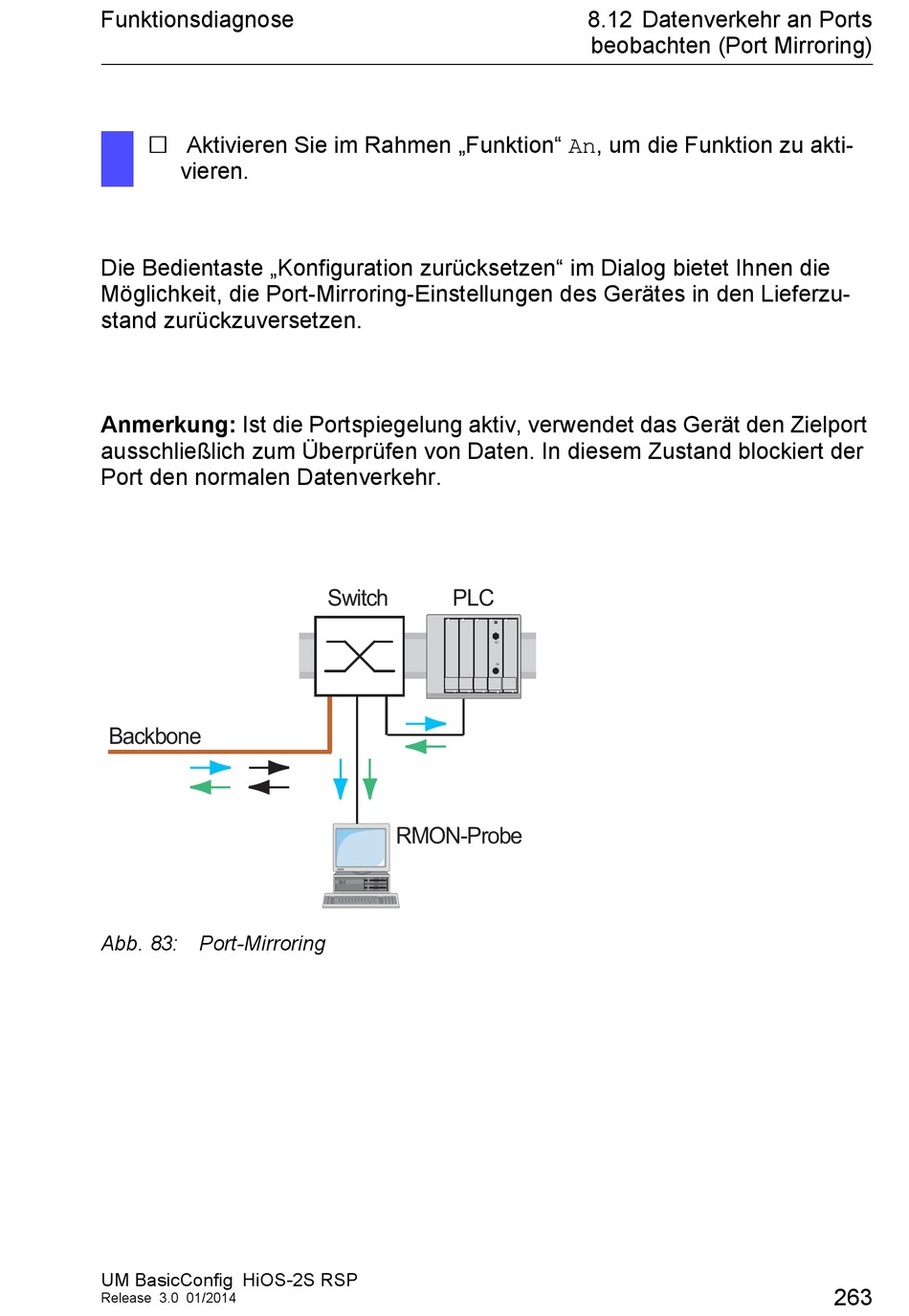

Hirschmann HiOS-2S RSP Anwenderhandbuch Seite 263
Inhaltsverzeichnis
Funktionsdiagnose
8.12 Datenverkehr an Ports
beobachten (Port Mirroring)
Aktivieren Sie im Rahmen „Funktion" An, um die Funktion zu akti-
vieren.
Die Bedientaste „Konfiguration zurücksetzen" im Dialog bietet Ihnen die
Möglichkeit, die Port-Mirroring-Einstellungen des Gerätes in den Lieferzu-
stand zurückzuversetzen.
Anmerkung: Ist die Portspiegelung aktiv, verwendet das Gerät den Zielport
ausschließlich zum Überprüfen von Daten. In diesem Zustand blockiert der
Port den normalen Datenverkehr.
Switch
PLC
Backbone
RMON-Probe
Abb. 83: Port-Mirroring
