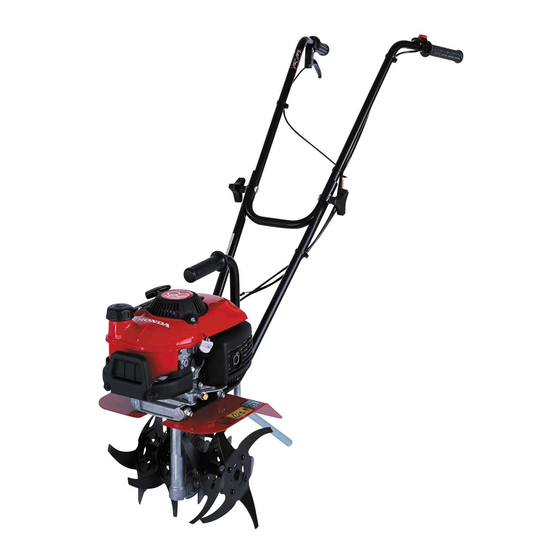

Honda FG201 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Honda Anleitungen
  4. Motorhacken
  5. FG201
  6. Bedienungsanleitung
Honda FG201 Bedienungsanleitung

Honda FG201 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FG201:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

FOREWORD
Dear Honda User,
You have bought a Honda motor hoe and we thank you for the
confidence you have shown in us.
The aim of this manual is to help you become familiar with your new
motor hoe so that you can make the best possible use of it and keep
it properly maintained.
To bring our customers the latest technological advances, new
equipment and materials and the full benefit of our experience, we
regularly improve the models in our product line. As a result, the
characteristics and information given in this manual are subject to
modification without notice and without any obligation to update the
manual.
If you encounter any problem or have any question regarding your
motor hoe, please contact your dealer or an authorized Honda retail
agent.
Keep this manual close at hand for ready reference and, if you sell
your motor hoe, please make sure you supply this manual with it.
We recommend that you read the terms of warranty so that you fully
understand your rights and responsibilities. The warranty is a
separate document provided by your dealer.
No part of this publication is to be reproduced without prior written
consent.
SAFETY INSTRUCTIONS
Special attention should be paid to sections preceded by the
following words:
Danger of serious injury or fatal accident if instructions are not
complied with.
CAUTION:
• Danger of injury or damage to the equipment if instructions are not
complied with.
NOTE: These paragraphs contain useful information.
The model of your machine is indicated on its "identification label",
by a series of letters and figures
Write down your machine's serial number here
Write down your machine's model here
2019 - Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers
45140 ORMES - FRANCE - All rights reserved
3RV18622
00X3R-V18-6220
FG201K1
(see page
4).
Printed in Croatia
OWNER'S MANUAL
CONTENTS
Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety stickers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identification of machine . . . . . . . . . . . . . . . . . . . . . . . . . . 4
General description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Preparation and checks before use . . . . . . . . . . . . . . . . . . 5
Starting the engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Operating hints and tips . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Transport and storage . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Useful information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Major Honda distributor addresses . . . . . . . . . . . . . . . . . 13
"EC-Declaration of Conformity" CONTENT OUTLINE . . . 14
0116
(Original instructions)
FG201
Motor hoe
1 EN
