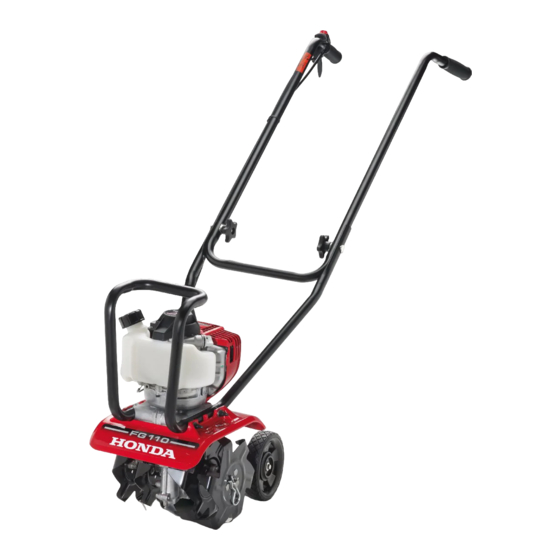

Honda FG110 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Honda Anleitungen
  4. Motorhacken
  5. FG110
  6. Bedienungsanleitung
Honda FG110 Bedienungsanleitung

Honda FG110 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FG110:
Inhaltsverzeichnis

Werbung

Quicklinks

EINLEITUNG

Wir möchten uns dafür bedanken, daß Sie einen Honda-Motorhacke
gekauft haben.
In dieser Bedienungsanleitung werden der Betrieb und die Wartung
der Motorhacke FG110 von Honda beschrieben.
Wir möchten Ihnen den optimalen Einsatz und den sicheren Betrieb
Ihres neuen Motorhacke ermöglichen. Diese Bedienungsanleitung
enthält die entsprechenden Informationen. Lesen Sie sie bitte genau.
Diese Bedienungsanleitung gilt als Bestandteil des Motorhacke und
sollte beim Weiterverkauf dem neuen Besitzer übergeben werden.
Wenn Sie im Zusammenhang mit dem Motorhacke Schwierigkeiten
oder irgendwelche Fragen haben, kontaktieren Sie Ihren Lieferanten.
Lesen Sie bitte die Garantie-Urkunde, in der Ihre Rechte und Pflichten
beschrieben werden. Die Garantie-Urkunde ist ein separates
Dokument, das Sie von Ihrem Lieferanten erhalten.
Honda Power Equipment Mfg., Inc. behält sich das Recht vor,
jederzeit ohne Vorbehalt Änderungen vorzunehmen.
Die Vervielfältigung bzw. der Nachdruck der vorliegenden
Bedienungsanleitung ist ohne vorherige schriftliche Zustimmung nicht
gestattet.

SICHERHEITSHINWEISE

Ihre Sicherheit und die Sicherheit anderer sind sehr wichtig. Die
Verwendung dieser Motorhacke muss verantwortungsbewusst
erfolgen.
Um Sie auf mögliche Sicherheitsprobleme hinzuweisen, wurden
Bedienungsanleitungen und andere Informationen auf Etiketten
dieser Anleitung beigelegt. Sicherheitshinweise machen auf mögliche
Gefahren, durch die Sie oder andere verletzt werden könnten,
aufmerksam.
Natürlich können wir Sie niemals vor allen Gefahren warnen, die bei
der Handhabung einer Motorhacke auftreten können. Verwenden Sie
gesunden Menschenverstand.
Bitte beachten Sie besonders jene Hinweise, die durch die folgenden
Wörter gekennzeichnet sind:
B GEFAHR
B WARNUNG
B VORSICHT
In diesen Sicherheitshinweisen werden die jeweilige Gefahr, die
möglichen Folgen und die Vorsichtsmaßnahmen zur Verringerung der
Verletzungsgefahr beschrieben.
HINWEISE ZUR VERHINDERUNG VON SACHSCHÄDEN
Andere wichtige Hinweise sind in dieser Bedienungsanleitung
folgendermaßen gekennzeichnet:
Ihr Motorhache oder andere Gegenstände könnten
HINWEIS
beschädigt werden, wenn Sie diese Hinweise nicht
beachten.
Mit diesen Hinweisen wird bezweckt, eine Beschädigung Ihres
Motorhacke oder anderer Gegenstände und negative Auswirkungen
auf die Umwelt zu vermeiden.
© American Honda Motor Co., Inc.-Alle Rechte vorbehalten
Das Nichtbefolgen der Anweisungen HAT
TÖDLICHE oder SCHWERE
VERLETZUNGEN zur Folge
.
Das Nichtbefolgen der Anweisungen
KANN TÖDLICHE oder SCHWERE
VERLETZUNGEN zur Folge haben
Das Nichtbefolgen der Anweisungen
KANN VERLETZUNGEN zur Folge haben
BEDIENUNGSANLEITUNG
B
Die von diesem Produkt erzeugten Motorabgase
enthalten Chemikalien, die laut Forschungsergebnissen
des Bundesstaates Kalifornien Krebs, Geburtsfehler oder
Schäden an den Fortpflanzungsorganen verursachen.
INHALT
EINLEITUNG ................................ 1
SICHERHEITSHINWEISE............ 1
MODIFIKATIONEN .................. 2
ARBEITGEBER ....................... 2
.
ELTERN................................... 2
.
BEDIENUNGSELEMENTE........... 3
ZUSAMMENBAU.......................... 4
VOR DEM BETRIEB..................... 4
BETRIEBSBEREIT? ................ 4
BETRIEB ...................................... 5
VORSICHTSMASSNAHMEN
FÜR DEN SICHEREN BETRIEB5
DEUTSCH
FG110
B
WARNUNG:
DIE WARTUNG ....................... 8
WARTUNGSKALENDER ........ 8
MOTOR ................................... 8
REFUELING .......................... 11
TRANSPORT ............................. 13
LAGERUNG ............................... 13
WO FINDEN SIE DIE
SERIENNUMMERN .............. 15
DEN HÖHENBETRIEB.......... 15
SYSTEM................................ 15
TECHNISCHE DATEN .......... 16
INFORMATIONEN ................ 16
AUTORISIERTE HONDA-HÄNDLER
IN IHRER NÄHE..........LETZTESEITE
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honda FG110

Inhaltszusammenfassung für Honda FG110

  • Seite 1: Inhaltsverzeichnis

    Lesen Sie bitte die Garantie-Urkunde, in der Ihre Rechte und Pflichten beschrieben werden. Die Garantie-Urkunde ist ein separates Dokument, das Sie von Ihrem Lieferanten erhalten. Honda Power Equipment Mfg., Inc. behält sich das Recht vor, jederzeit ohne Vorbehalt Änderungen vorzunehmen. Die Vervielfältigung bzw. der Nachdruck der vorliegenden Bedienungsanleitung ist ohne vorherige schriftliche Zustimmung nicht gestattet.

  • Seite 2: Sicherheitsanweisungen

    Motor von der Messerabdeckung fern. Eine Verstellung der Hackmesser oder Arbeiten in der Nähe der Hackmesser dürfen nur bei Die Sicherheit Ihres Kindes ist für Honda von großer Wichtigkeit. Lesen Sie die ausgeschaltetem Motor erfolgen. Beim Reinigen der oder beim Umgang mit folgende Mitteilung und entscheiden Sie dann, ob Sie Ihrem Kind die den Hackmessern muss der Zündkerzenstecker abgezogen werden.

  • Seite 3: Sicherheitsetiketten

    BEDIENUNGSELEMENTE Die hier abgebildeten Sicherheitsetiketten enthalten wichtige Sicherheitshinweise. Bitte lesen Sie sie sorgfältig. Diese Etiketten gehören permanent zur Honda-Motorhacke. Wenn sich ein Sicherheitsschild ablöst [12] SEITE 6 [13] oder unlesbar wird, muss es ersetzt werden. Wenden Sie sich dazu an Ihren autorisierten Honda-Händler...

  • Seite 4: Zusammenbau

    ZUSAMMENBAU VOR DEM BETRIEB AUSPACKEN KÖNNEN SIE MIT DER BENUTZUNG DER MOTORHACKE BEGINNEN? 1. Nehmen Sie die Motorhacke und die Tüte mit Einzelteilen Ihre Sicherheit liegt in Ihrer Verantwortung. Mit ein wenig Zeit zur aus dem Karton. Vorbereitung reduzieren Sie signifikant Verletzungsgefahren. 2.

  • Seite 5: Betrieb

    Sicherheitsinspektion Installation der Hackmesser • Untersuchen Sie den Motorbereich auf Anzeichen von auslaufendem Achten Sie darauf, dass die Hackmesser ordnungsgemäß installiert Öl oder Benzin. Wischen Sie verschüttetes Benzin auf, bevor Sie den sind. Die Messerklingen zeigen dabei nach innen und die Motor starten.

  • Seite 6: Anlassen Des Motors

    Transport der Motorhacke Zum Starten eines noch warmen Motors lassen Sie den Choke-Hebel in der unteren Position OPEN (Geöffnet). Die Motorhacke darf niemals bei laufendem Motor transportiert werden. 3. Zum Starten eines kalten Motors oder eines Motors, der neu getankt wurde, nachdem kein Benzin mehr im Tank war, drücken Sie mehrmals den Antriebskolben [4], bis der Kraftstoff in der durchsichtigen Kraftstoffrückleitung aus Kunststoff [5] zu sehen ist.

  • Seite 7: Betrieb Der Motorhacke7

    Temperaturen bzw. bei ungewöhnlich feuchten oder staubigen 5. Bewegen Sie das Lenkgestänge [2] etwas nach unten, sodass der Bedingungen, lassen Sie sich von einem Honda-Händler über Vorderteil der Hacke etwa um 6 - 8° nach oben steht. Für eine geeignete Maßnahmen für Ihre speziellen Anforderungen beraten.

  • Seite 8: Sicherheitshinweise Für Die Wartung

    Bedenken Sie, daß Ihr Honda-Händler den Motorhacke so gut wie Bauteil Abstand kein anderer kennt und für Wartungs- und Reparaturarbeiten bestens ausgestattet ist. Alle Getriebeöl: Kontrollieren (Seite 12) Zur Gewährleistung höchster Qualität und Zuverlässigkeit beim 3 Monate oder Durchführen von Reparaturarbeiten und Auswechseln von Teilen nur alle 25 Std neue Originalteile von Honda oder gleichwertige Teile verwenden.
  • Seite 9 3. Tauchen Sie den Messstab ein. Schrauben Sie ihn nicht an der Für den allgemeinen Betrieb wird Einfüllöffnung fest. Lesen Sie den Ölstand auf dem Messstab ab. Motoröl SAE 10W-30 empfohlen (siehe untenstehende Tabelle). 4. Füllen Sie bei niedrigem Ölstand den Tank [3] bis zum Rand mit Öl der empfohlenen Sorte auf.

  • Seite 10: Überprüfung Der Kühlrippen

    mit der Unterseite des Filters ausgerichtet ist, bevor Sie die 4. Untersuchen Sie die Luftfilterabdeckung einsetzen. Zündkerze. Sind die Elektroden abgenutzt oder 6. Setzen Sie die Luftftilterabdeckung [5] wieder ein. Dazu werden weist der Isolator Sprünge die beiden unteren Schnappverschlüsse [4] an der Unterseite der oder andere Abdeckung [5] sowie der obere Verschluss [3] eingeschnappt.

  • Seite 11: Überprüfung Des Gaszugs

    • Den Motor abstellen und Hitze, Funken oder Flammen ordnungsgemäß, muss die meiden. Motorhacke zum autorisierten • Nur im Freien nachtanken. Honda-Händler zur Reparatur • Ausgeschüttetes Benzin sofort aufwischen. gebracht werden. Einstellung des Vergasers Niemals altes oder verschmutztes Benzin oder ein Öl-Benzin-Gemisch verwenden.

  • Seite 12: Reinigung Von Kraftstofffilter Und Kraftstofftank

    Reinigung von Kraftstofffilter und Kraftstofftank 6. Reinigen Sie den Schaft des Hackmessers und tropfen Sie einige Tropfen Öl auf den Hackmesserschaft, bevor Sie die Hackmesser 1. Schrauben Sie den wieder einbauen. Tankverschluss ab. 7. Tragen Sie dabei Schutzhandschuhe. Die Hackmesser werden in 2.

  • Seite 13: Transport

    TRANSPORT LAGERUNG VOR DEM AUFLADEN VORBEREITUNG ZUR LAGERUNG Wenn der Motor gerade gelaufen ist, sollten Sie die Motorhacke vor Die Motorhacke muss sachgemäß gelagert werden, um Probleme zu dem Aufladen auf das Transportfahrzeug mindestens 15 Minuten lang vermeiden und ein gutes Erscheinungsbild zu wahren. Die folgenden abkühlen lassen.

  • Seite 14: Unerwartete Probleme

    Vergaser funktioniert nicht, vom autorisierten dann 1 - 3 ml reines Motoröl in den Zylinder. Ziehen Sie den Zündung funktioniert nicht, Honda-Händler reparieren Startseilzug mehrmals, damit sich das Öl im Zylinder verteilt. Ventile klemmen usw. lassen. Schrauben Sie die Zündkerze wieder ein. Ziehen Sie langsam am Starterseil, bis Widerstand zu spüren ist, und führen Sie den Griff des...

  • Seite 15: Technische Informationen15

    Vergasers verbessert werden. Wird die Motorhacke in der Regel in (Seite 12). einer Höhe von 1500 m betrieben, lassen Sie vom Honda-Händler die Gaszug falsch eingestellt, Kabel wenn nötig richtig entsprechende Einstellung vornehmen. Der Motor erfüllt auch beim defekt oder verbogen.

  • Seite 16: Technische Daten

    Wenn Sie mit einer Entscheidung der Geschäftsführung Ihrer Niederlassung nicht zufrieden sind, wenden Sie sich an die Modell FG110K1DET Niederlassung von Honda Power Equipment in Ihrem Land. Beschreibungscode FAAA Bitte geben Sie beim Schriftverkehr oder Anruf folgende Angaben an: Länge x Breite x Höhe 1175 x 365 x 958 mm •...
  • Seite 17 BELGIUM GERMANY NORWAY SPAIN Honda Motor Europe (North) Honda Motor Europe (North) GmbH Berema AS Greens Power Products, S.L. Doornveld 180-184 Sprendlinger Landstraße 166 P.O. Box 454 Avda. Ramon Ciurans, 2 1731 Zellik 63069 Offenbach am Main...
  • Seite 18 Printed on Recycled Paper...
