3. Akkukabel
•
Die gemeinsam genutzte externe PERC 8-Karte (Shared PERC 8 External) erweitert die
Speicherkapazität, indem sie Servermodulen den Zugriff auf bis zu zwei externe JBODs ermöglicht.
Die gemeinsam genutzten externen PERC 8-Karten sind auf dem VRTX-System über PCIe-Steckplätze
5 und 6 verbunden. Die gemeinsam genutzte externe PERC 8-Karte unterstützt MD1200 oder
MD1220-JBOD.

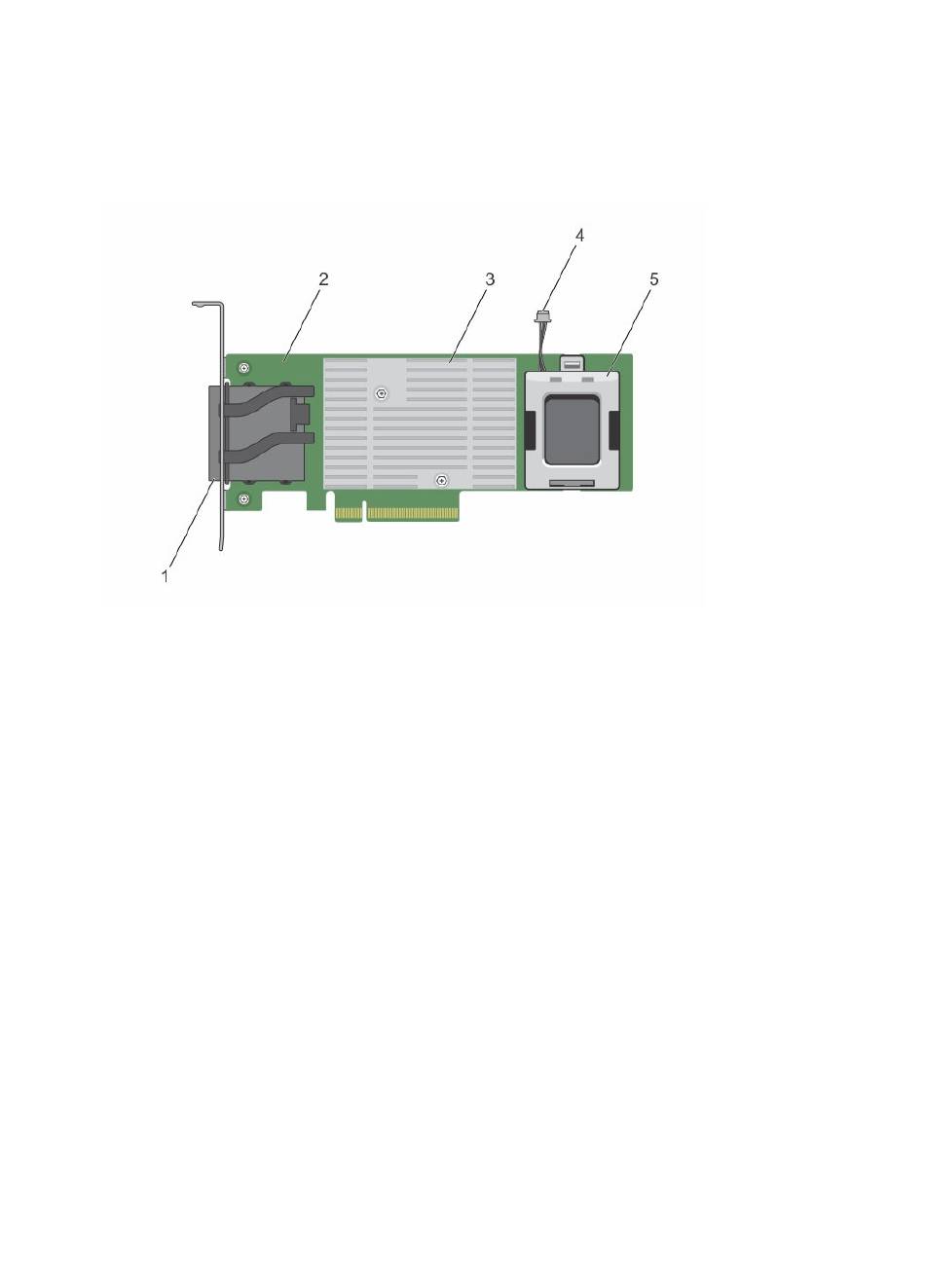

Abbildung 2. Funktionen der gemeinsam genutzten externen PERC 8-Karte (Shared PERC 8 External)
1. Externe Kabelanschlüsse
3. Kühlkörper
5. Akku
Konfigurationen der freigegebenen PERC 8-Karte
Die gemeinsam genutzten internen und externen PERC 8-Karten sind zwei separate SAS-Domains. Das
PowerEdge VRTX-System steht den internen und externen Karten in den folgenden Konfigurationen zur
Verfügung:
Konfiguration mit einzelner, gemeinsam genutzter PERC 8-Karte ohne Fehlertoleranz – Bei dieser
Konfiguration enthält das PowerEdge VRTX-System eine einzige gemeinsam genutzte PERC 8-Karte. Die
standardmäßige Cache-Regel für virtuelle Laufwerke ist „Rückschreiben". In diesem Modus werden die
Informationen über den Abschluss des Schreibvorgangs an den Host zurückgegeben, nachdem die Daten
in den Cache des gemeinsam genutzten PERC 8-Controllers geschrieben wurden.
Konfiguration mit zwei gemeinsam genutzten PERC 8-Karten mit Fehlertoleranz - Bei dieser
Konfiguration sind zwei gemeinsam genutzte PERC 8-Karten in einem Aktiv-Passiv-Cluster konfiguriert.
Beide Controller können auf das gleiche Speichersubsystem zugreifen. Jedoch gewährt nur der aktive
Controller den Zugriff auf die Daten. Wenn eine der Shared PERC 8-Karten ausfällt, übernimmt die andere
8
4. Akku
2. Gemeinsam genutzte externe PERC 8-
Karte (Shared PERC 8 External)
4. Akkukabel
