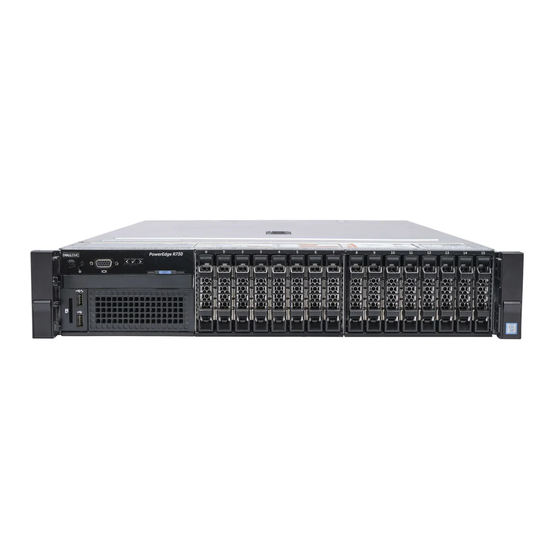

Seite 1 Dell PowerEdge R730 Benutzerhandbuch Vorschriftenmodell: E31S Series Vorschriftentyp: E31S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
© 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden...
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Dell PowerEdge R730-Systemübersicht............9 ............9 Unterstützte Konfigurationen für das PowerEdge R730-System ............................10 Frontblende ......................11 3,5-Zoll-Festplattengehäuse ......................13 2,5-Zoll-Festplattengehäuse ...........................16 LCD-Display ..............................18 Rückseite ..........................20 Diagnoseanzeigen .........................20 Diagnoseanzeigen ....................22 Festplattenlaufwerk: Anzeigecodes ......................23 uSATA-SSD-Anzeigecodes ........................24 NIC-Anzeigecodes ......................24 Anzeigecodes des Netzteils ....................
Seite 4 Details zu „System Setup“ (System-Setup) ..........................47 System BIOS ................75 Dienstprogramm für die iDRAC-Einstellungen ..................76 Device Settings (Geräteeinstellungen) ........................76 Dell Lifecycle Controller ....................... 76 Integrierte Systemverwaltung ............................76 Start-Manager ................76 Anzeigen des Boot Manager (Start-Managers) ....................77 Hauptmenü des Start-Managers ..............................78...
Seite 5 ..............................89 Lüfter ....................90 Entfernen eines Kühlungslüfters ....................91 Einsetzen eines Kühlungslüfters ..........................92 Lüfterbaugruppe ....................92 Entfernen der Lüfterbaugruppe ....................94 Installieren der Lüfterbaugruppe ........................... 95 Systemspeicher ............97 Allgemeine Richtlinien zur Installation von Speichermodulen ....................98 Betriebsartspezifische Richtlinien ....................99 Beispiel-Speicherkonfigurationen ....................
Seite 6 ....................152 Einsetzen einer internen SD-Karte ..............152 Entfernen des optionalen internen Dual SD-Moduls ..............154 Installieren des optionalen internen Dual SD-Moduls .........................156 Netzwerkzusatzkarte ..................156 Entfernen der Netzwerktochterkarte ................... 158 Einsetzen der Netzwerkzusatzkarte ....................159 Interner USB-Speicherstick (optional) ............160 Austauschen des optionalen internen USB-Speichersticks ...........................
Seite 7 ............... 217 Einsatzbereich der integrierten Systemdiagnose ..........217 Ausführen der integrierten Systemdiagnose vom Start-Manager ..... 218 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller ..................218 Bedienelemente der Systemdiagnose 8 Jumper und Anschlüsse.................. 219 ..................219 Jumper-Einstellungen auf der Systemplatine ................
Seite 8 ..........................240 Systemmeldungen ..........................241 Warnmeldungen ........................241 Diagnosemeldungen .........................241 Alarmmeldungen 10 Wie Sie Hilfe bekommen................242 ........................242 Kontaktaufnahme mit Dell ......................242 Feedback zur Dokumentation ................ 242 Zugriff auf Systeminformationen mithilfe von QRL ........243 Quick Resource Locator for PowerEdge R730 and R730xd systems...
Seite 9: Dell Poweredge R730-Systemübersicht
Dell PowerEdge R730-Systemübersicht Die Dell PowerEdge R730--Systeme sind Rack-Server, die bis zu zwei Intel Xeon E5-2600-v3- oder Xeon E6-2600-v4-Prozessoren, bis zu 24 DIMMs und 16 Festplatten- oder SSD-Laufwerke unterstützen. Unterstützte Konfigurationen für das PowerEdge R730- System Das Dell PowerEdge R730-System unterstützt die folgenden Konfigurationen:...
Seite 10: Frontblende
Abbildung 1. Unterstützte Konfigurationen für das PowerEdge R730-System Frontblende...
Seite 11: 3,5-Zoll-Festplattengehäuse
3,5-Zoll-Festplattengehäuse Abbildung 2. Funktionen auf der Vorderseite (Gehäuse für 3,5-Zoll-Festplatten) Netzschalter NMI-Taste Systemidentifikationstaste Bildschirmanschluss LCD-Menütasten Informationsbereich LCD-Display Festplattenlaufwerke USB-Verwaltungsport/iDRAC Direct Steckplatz für vFlash-Medienkarte USB-Port Optisches Laufwerk Quick Sync Tabelle 1. Funktionen auf der Vorderseite (Gehäuse für 3,5-Zoll-Festplatten) Element Anzeige, Taste oder Symbol Beschreibung Anschluss...
Seite 12 USB-Verwaltungsport/ Der USB-Verwaltungsanschluss ist USB 2.0- konform. Er ermöglicht das Anschließen von USB- iDRAC Direct Geräten an das System oder bietet Zugriff auf iDRAC Direct-Funktionen. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/idracmanuals.
Seite 13: 2,5-Zoll-Festplattengehäuse
Diagnose- und Fehlerinformationen auf Systemebene zusammen, die dann zur Fehlerbehebung am System verwendet werden können. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/idracmanuals. 2,5-Zoll-Festplattengehäuse Abbildung 3. Funktionen auf der Vorderseite (Gehäuse für 2,5-Zoll-Festplatten/SDD-Gehäuse)
Seite 14 Tabelle 2. Funktionen auf der Vorderseite (Gehäuse für 2,5-Zoll-Festplatten/SDD-Gehäuse) Element Anzeige, Taste oder Symbol Beschreibung Anschluss Netzschalter Zeigt den Stromstatus des Systems an. Die Betriebsanzeige leuchtet, wenn das System eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert. ANMERKUNG: Bei ACPI-konformen Betriebssystemen erfolgt nach Betätigen des Netzschalters zunächst ein ordnungsgemäßes...
Seite 15 Er ermöglicht das Anschließen von USB- iDRAC Direct Geräten an das System oder bietet Zugriff auf iDRAC Direct-Funktionen. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/idracmanuals. Optisches Laufwerk Ein optionales SATA-DVD-ROM-Laufwerk oder - (optional) DVD+/-RW-Laufwerk ANMERKUNG: DVD-Geräte sind reine...
Seite 16: Lcd-Display
Der LCD-Bildschirm Ihres Systems stellt Systeminformationen sowie Status- und Fehlermeldungen bereit, um anzugeben, ob das System ordnungsgemäß arbeitet oder ob es gewartet werden muss. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals >OpenManage-Software.
Seite 17: Anzeigen Des Startbildschirms
Meldung mit einem SEL-Eintrag abgleichen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals > OpenManage-Software.
Seite 18: Rückseite
Ansichtsmenü ANMERKUNG: Wenn Sie eine Option im Menü „Anzeige“ auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Option Beschreibung iDRAC IP (iDRAC- Zeigt die IPv4- oder IPv6-Adressen für iDRAC8 an. Zu den Adressen zählen DNS ((Primary und Secondary), Gateway, IP und Subnet (kein Subnet bei IPv6). Anzeige der MAC-Adressen für iDRAC-, iSCSI-, oder Netzwerkgeräte.
Seite 19 USB-Port PCIe-Erweiterungskartensteckplatz voller Bauhöhe Ethernet-Anschluss Netzteil 1 Netzteil 2 Tabelle 4. Rückseitenmerkmale Element Anzeige, Taste oder Symbol Beschreibung Anschluss Systemidentifikationstast Die Identifikationstasten auf der Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wenn eine dieser Tasten gedrückt wird, blinken das LCD-Display auf der Vorderseite und die Systemstatusanzeige auf der Rückseite, bis erneut eine der Tasten gedrückt wird.
Seite 20: Diagnoseanzeigen
Problems. Weitere Informationen zu Fehlermeldungen finden • Wenn sich das System im Standby-Modus befindet. Sie im Referenzhandbuch für Dell Ereignis- • Wenn ein Fehler und Fehlermeldungen Dell Event and Error aufgetreten ist. Zum Messages Reference Guide unter Beispiel: Ausfall eines Dell.com/openmanagemanuals >...
Seite 21 Symbol Beschreibung Zustand Fehlerbehebung Bildschirmausgabe unterbrochen. Lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Festplattenlau Die Anzeige blinkt gelb, Sehen Sie im Systemereignisprotokoll nach, fwerksanzeige wenn ein Fehler am auf welche Festplatte sich der Fehler Festplattenlaufwerk vorliegt. bezieht. Führen Sie den entsprechenden Online-Diagnosetest aus.
Seite 22: Festplattenlaufwerk: Anzeigecodes
Symbol Beschreibung Zustand Fehlerbehebung Sie sie wieder ein. Lässt sich das Problem dadurch nicht beheben, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Verwandte Links Wie Sie Hilfe bekommen Richtlinien zum Einsetzen von Erweiterungskarten Festplattenlaufwerk: Anzeigecodes Abbildung 6. Laufwerksanzeigen Festplattenaktivitätsanzeige Festplatten-Statusanzeige Festplattenlaufwerk ANMERKUNG: Wenn sich das Festplattenlaufwerk im AHCI-Modus (Advanced Host Controller...
Seite 23: Usata-Ssd-Anzeigecodes
Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, gelb und erlischt dann Vorausgesagter Laufwerksausfall Blinkt gelb, viermal pro Sekunde Laufwerk ausgefallen Blinkt grün, langsam Laufwerk wird neu aufgebaut Stetig grün Laufwerk online Blinkt 3 Sekunden lang grün, 3 Sekunden lang Neuaufbau gestoppt gelb und erlischt nach 6 Sekunden uSATA-SSD-Anzeigecodes Abbildung 7.
Seite 24: Nic-Anzeigecodes
Anzeigemuster für den Laufwerksstatus Zustand Blinkt grün für 3 Sekunden, gelb für 3 Sekunden Wiederaufbau abgebrochen und erlischt dann nach 6 Sekunden NIC-Anzeigecodes Abbildung 8. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Tabelle 8. NIC-Anzeigen Konvention Status Zustand Verbindungsanzeige und Der NIC ist nicht mit dem Netzwerk Aktivitätsanzeige leuchten nicht verbunden.
Seite 25 Abbildung 9. Statusanzeige des Wechselstrom-Netzteils Statusanzeige beim Wechselstrom-Netzteil/ Griff Tabelle 9. Statusanzeigen des Wechselstrom-Netzteils Konvention Anzeigemuster Zustand für Stromversorgun Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Grün blinkend Wenn die Firmware des Netzteils aktualisiert wird, blinkt der Netzteilgriff grün.
Seite 26 Anzeigemuster Zustand für Stromversorgun ANMERKUNG: Der gemischte Einsatz von Netzteilen aus verschiedenen früheren Generationen von Dell PowerEdge- Servern kann dazu führen, dass eine Nichtübereinstimmung für ein Netzteil festgestellt wird, oder dass sich das System nicht einschalten lässt. Gelb blinkend Zeigt ein Problem mit dem Netzteil an.
Seite 27 Abbildung 10. Statusanzeige beim Gleichstrom-Netzteil Statusanzeige beim Gleichstrom-Netzteil Tabelle 10. Statusanzeigen des Gleichstrom-Netzteils Konvention Anzeigemuster für Zustand Stromversorgung Grün Eine zulässige Energiequelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Grün blinkend Wenn Sie ein Netzteil bei laufendem Betrieb hinzufügen, blinkt die Anzeige grün.
Seite 28: Idrac Direct-Led-Anzeigecodes
Konvention Anzeigemuster für Zustand Stromversorgung VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen diese vom gleichen Typ sein und die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt und verursacht eine Fehlabstimmung. Leuchtet nicht Stromversorgung ist nicht angeschlossen. iDRAC Direct-LED-Anzeigecodes ANMERKUNG: Die iDRAC Direct-LED-Anzeige leuchtet nicht, wenn die USB-Schnittstelle im USB- Modus verwendet wird.
Seite 29: Quick Sync-Anzeigecodes
In der folgenden Tabelle wird die iDRAC Direct-Aktivität bei der Konfiguration von iDRAC Direct mit dem Laptop und Kabel (Laptopanschluss) beschrieben. Tabelle 12. iDRAC Direct-LED-Anzeigemuster iDRAC Direct-LED- Zustand Anzeigemuster Zwei Sekunden lang Weist darauf hin, dass der Laptop angeschlossen ist. stetig grün Blinkt grün (leuchtet Weist darauf hin, dass der angeschlossene Laptop erkannt wird.
Seite 30: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems
Sie können den Express-Servicecode und die Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild herausziehen. Diese Informationen befinden sich möglicherweise auch auf einem Aufkleber auf dem Systemgehäuse. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 31: Dokumentationsangebot
Dell.com/idracmanuals Systems Funktionen, Konfigurieren von und Protokollierung in iDRAC und Verwaltung des Systems in Remote- Zugriff finden Sie unter „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller). Informationen über das Installieren Dell.com/operatingsystemmanuals des Betriebssystems finden Sie in der Dokumentation zum Betriebssystem.
Seite 32 OpenManage Essentials siehe „Dell OpenManage Essentials User’s Guide“ (Dell OpenManage Essentials- Benutzerhandbuch). Weitere Informationen über das Dell.com/DSET Installieren und Verwenden von Dell System E-Support Tool (DSET) siehe „Dell System E-Support Tool (DSET) User's Guide“ (Dell System E-Support Tool (DSET)-Benutzerhandbuch). Weitere Informationen über das Dell.com/asmdocs...
Seite 33 Weitere Informationen zur Prüfung Dell.com/openmanagemanuals > Ereignis- und der Ereignis- und Fehlermeldungen, OpenManage-Software Fehlermeldungen die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie im „Dell Event and Error Messages Reference Guide“ (Referenzhandbuch zu Ereignis- und Fehlermeldungen).
Seite 34: Technische Daten
Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Gehäuseabmessungen Dieser Abschnitt beschreibt die Abmessungen des Systems. Abbildung 13. Gehäuseabmessungen des PowerEdge R730-Systems Tabelle 15. Abmessungen des Dell PowerEdge R730-Systems Za (mit Za (ohne Blende) Blende)
Seite 35: Gehäusegewicht
• 31,4 kg (Systeme mit 2,5-Zoll-Festplattenlaufwerken) Prozessor – Technische Daten Das PowerEdge R730-System unterstützt bis zu zwei Prozessoren der Produktfamilie Intel Xeon E5-2600 v3 oder Intel Xeon E5-2600-v4. PSU – Technische Daten Das PowerEdge R730-System unterstützt bis zu zwei redundante Gleich- oder Wechselstrom-Netzteile (PSUs).
Seite 36: Erweiterungsbus - Technische Daten
Erweiterungsbus – Technische Daten Das PowerEdge R730-System unterstützt PCI-Express (PCIe)-Erweiterungskarten der 3. Generation, die mithilfe von Erweiterungskarten-Risern auf der Systemplatine installiert werden müssen. Dieses System unterstützt drei Arten von Erweiterungskarten-Risern. Die folgende Tabelle enthält die technischen Daten der Erweiterungskarten-Riser: Tabelle 18. Technische Daten der Erweiterungskarten-Riser Erweiterungskarten PCIe-Steckplätze...
Seite 37: Laufwerk - Technische Daten
Laufwerk – Technische Daten Festplattenlaufwerke Das PowerEdge R730-System unterstützt SAS-, SATA- oder Nearline-SAS-Festplattenlaufwerke. Tabelle 20. Unterstützte Festplattenoptionen für das PowerEdge R730 System Systeme mit 8 Festplattenlaufwerken Bis zu acht interne, hot-swap-fähige 3,5 Zoll- oder 2,5 Zoll-Festplattenlaufwerke (SAS, SATA oder Nearline-SAS) Systeme mit sechzehn Festplattenlaufwerken Bis zu 16 interne, hot-swap-fähige 2,5 Zoll-...
Seite 38: Serieller Anschluss
Serieller Anschluss Der serielle Anschluss schließt ein serielles Gerät am System an. Das PowerEdge R730-System unterstützt einen seriellen Anschluss auf der Rückseite; hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Anschlüsse Der Video Grafik Array (VGA)-Anschluss ermöglicht es Ihnen, das System an einen VGA-Bildschirm anzuschließen.
Seite 39 Temperatur Technische Daten Maximaler Temperaturgradient (Betrieb und 20 °C/h (68°F/h) Lagerung) Tabelle 24. Technische Daten zur relativen Luftfeuchtigkeit Relative Luftfeuchtigkeit Technische Daten Bei Lagerung 5 % bis 95 % relative Luftfeuchtigkeit (RH) bei einem max. Taupunkt von 33 °C (91 °F). Die Atmosphäre muss jederzeit nicht kondensierend sein.
Seite 40: Technische Daten Zu Partikel- Und Gasförmiger Verschmutzung
Technische Daten zu Partikel- und gasförmiger Verschmutzung Die folgende Tabelle definiert die Einschränkungen, mit deren Hilfe etwaige Schäden an Geräten oder Fehler durch Partikel- und gasförmige Verschmutzung vermieden werden können. Wenn die Partikel- und gasförmige Verschmutzung die angegebenen Grenzen überschreitet und zur Beschädigung der Geräte oder Fehlern führt, müssen Sie eventuell die Umgebungsbedingungen korrigieren.
Seite 41: Standardbetriebstemperatur
Die Betriebstemperatur ist für eine maximale Höhe von 3050 Metern (10.000 Fuß) angegeben. • Ein Prozessor mit 160 W oder höherer Wattleistung wird nicht unterstützt. • Es sind redundante Netzteile erforderlich. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt.
Seite 42 • Das Gehäuse für die 3,5 Zoll-Festplatten unterstützt maximal 120 W-Prozessoren. • Das Gehäuse für die 2,5 Zoll-Festplatten unterstützt maximal 145 W-Prozessoren. • In den Laufwerkschächten auf der Rückseite des 3,5 Zoll-Festplattengehäuses sind nur SSDs zulässig. • Mid-Laufwerk-Konfigurationen und SSD-Konfigurationen mit acht 3,5 Zoll-Festplatten und achtzehn 1,8 Zoll-werden nicht unterstützt.
Seite 43: Anfängliche Systemeinrichtung Und Erstkonfiguration
Schalten Sie die angeschlossenen Peripheriegeräte ein. iDRAC-Konfiguration Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von Systemadministratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell Systemen zu verbessern. iDRAC weist Administratoren auf Systemprobleme hin, unterstützt sie bei der Ausführung von Remote-System-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf das System zuzugreifen.
Seite 44: Optionen Für Die Installation Des Betriebssystems
ANMERKUNG: Sie müssen über Anmeldeinformationen für iDRAC verfügen, um sich bei iDRAC anzumelden. Weitere Informationen zur Protokollierung in iDRAC und zu iDRAC-Lizenzen siehe Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 45 Lifecycle Controller (iDRAC mit LC) Verwendung von Dell Repository Manager (DRM) Dell.com/openmanagemanuals Verwendung von Dell OpenManage Essentials Dell.com/openmanagemanuals (OME) Verwendung von Dell Server Update Utility (SUU) Dell.com/openmanagemanuals Verwendung von Dell OpenManage Deployment Dell.com/openmanagemanuals Toolkit (DTK) Herunterladen der Treibern und Firmware Es wird empfohlen, die aktuellen Versionen von BIOS, Treibern und System Management-Firmware auf das System herunterzuladen und zu installieren.
Seite 46: Vor-Betriebssystem-Verwaltungsanwendungen
Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: • System-Setup-Programm • Start-Manager • Dell Lifecycle Controller • Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Verwandte Links System-Setup-Programm Start-Manager Dell Lifecycle Controller PXE-Start System-Setup-Programm Im Bildschirm System-Setup können Sie die BIOS-Einstellungen, iDRAC-Einstellungen und die...
Seite 47: Anzeigen Von „System Setup" (System-Setup)
Extensible Firmware Interface). Sie können mit diesem Dienstprogramm verschiedene iDRAC-Parameter aktivieren oder deaktivieren. Weitere Informationen zu diesem Dienstprogramm finden Sie im iDRAC- Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.
Seite 48 Verwandte Links Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Boot Settings (Starteinstellungen) Network Settings (Netzwerkeinstellungen) Systeminformationen Speichereinstellungen Prozessoreinstellungen SATA-Einstellungen Integrierte Geräte Serielle Kommunikation Systemprofileinstellungen Verschiedene Einstellungen Dienstprogramm für die iDRAC-Einstellungen Device Settings (Geräteeinstellungen) Anzeigen von „System BIOS“ (System-BIOS) Anzeigen von „System BIOS“ (System-BIOS) Führen Sie die folgenden Schritte aus, um den Bildschirm System BIOS (System-BIOS) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
Seite 49: Boot Settings (Starteinstellungen)
Option Beschreibung Boot Settings Gibt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. (Starteinstellunge Ermöglicht das Ändern der UEFI- und BIOS-Starteinstellungen. Network Settings Gibt Optionen zum Ändern der Netzwerkeinstellungen an. (Netzwerkeinstell ungen) Integrierte Geräte Gibt Optionen zur Verwaltung der Controller und Ports von integrierten Geräten an und legt die dazugehörigen Funktionen und Optionen fest.
Seite 50: Details Zu "Boot Settings" (Starteinstellungen)
Verwandte Links Boot Settings (Starteinstellungen) Details zu „Boot Settings“ (Starteinstellungen) Auswählen des Systemstartmodus Ändern der Startreihenfolge Details zu „Boot Settings“ (Starteinstellungen) Die Details zum Bildschirm Boot Settings (Starteinstellungen) werden nachfolgend erläutert: Option Beschreibung Boot Mode Ermöglicht das Festlegen des Systemstartmodus. (Startmodus) VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus...
Seite 51: Auswählen Des Systemstartmodus
ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI- kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Verwandte Links Boot Settings (Starteinstellungen) Details zu „Boot Settings“ (Starteinstellungen) Anzeigen von „Boot Settings“...
Seite 52: Anzeigen Der Netzwerkeinstellungen
Network Settings (Netzwerkeinstellungen) Im Bildschirm Network Settings (Netzwerkeinstellungen) können Sie die PXE-Geräteeinstellungen modifizieren. Die Option für Netzwerkeinstellungen ist nur im UEFI-Modus verfügbar. ANMERKUNG: Das BIOS steuert keine Netzwerkeinstellungen im BIOS-Modus. Im BIOS-Startmodus übernimmt die optionale Start-ROM der Netzwerk-Controller die Netzwerkeinstellungen. Verwandte Links UEFI-iSCSI-Einstellungen Details zum Bildschirm "Network Settings"...
Seite 53: Uefi-Iscsi-Einstellungen
UEFI-iSCSI-Einstellungen Im Bildschirm „iSCSI Settings“ (iSCSI-Einstellungen) können Sie die iSCSI-Geräteeinstellungen ändern. Die Option „iSCSI Settings“ (iSCSI-Einstellungen) ist nur im UEFI-Startmodus verfügbar. Das BIOS steuert keine Netzwerkeinstellungen im BIOS-Startmodus. Im BIOS-Startmodus werden die Netzwerkeinstellungen von der Option ROM des Netzwerk-Controllers gehandhabt. Verwandte Links Details zu „UEFI-ISCSI-Einstellungen“...
Seite 54: Anzeigen Von "System Security" (Systemsicherheit)
Verwandte Links Details zum Bildschirm „Systemsicherheitseinstellungen“ Betrieb mit aktiviertem Setup-Kennwort System BIOS Anzeigen von „System Security“ (Systemsicherheit) Erstellen eines System- und Setup-Kennworts Verwenden des Systemkennworts zur Systemsicherung Löschen oder Ändern eines System- und Setup-Kennworts Anzeigen von „System Security“ (Systemsicherheit) Führen Sie folgenden Schritte durch, um den Bildschirm System Security (Systemsicherheit) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu.
Seite 55 Option Beschreibung Maßnahmen vor dem Start) oder On without Pre-boot Measurements (Aktiviert ohne Maßnahmen vor dem Start) gesetzt ist. TPM- Ändert den Betriebsstatus des TPM. In der Standardeinstellung ist diese Option auf Informationen No Change (Keine Änderung) gesetzt. TPM Status Gibt den TPM-Status an.
Seite 56: Übersicht
Option Beschreibung und Zertifikate. Die Richtlinie für den sicheren Start ist standardmäßig auf Standard festgelegt. Richtlinie zum Gibt die Liste der Zertifikate und Hashes für den sicheren Start an, die beim sicheren Start – sicheren Start für authentifizierte Images verwendet werden. Übersicht Verwandte Links Systemsicherheit...
Seite 57: Verwenden Des Systemkennworts Zur Systemsicherung
Verwenden des Systemkennworts zur Systemsicherung Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort als alternatives Systemkennwort zugelassen. Schritte Schalten Sie das System ein oder starten Sie es neu. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste. Nächste Schritte Wenn die Option Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Kennwort ein und drücken Sie die Eingabetaste.
Seite 58: Anzeigen Von Systeminformationen
Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x> System Halted! Must power down. Auch nach dem Herunterfahren und Neustarten des Systems wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde.
Seite 59: Speichereinstellungen
Option Beschreibung Systemmodellnam Gibt den Namen des Systemmodells an. System BIOS- Gibt die auf dem System installierte BIOS-Version an. Version System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version System-Service- Gibt die Service-Tag-Nummer des Systems an. Tag-Nummer Systemhersteller Gibt den Namen des Systemherstellers an.
Seite 60: Details Zu Den "Memory Settings" (Speichereinstellungen)
Mode (Optimierter Modus), Advanced ECC Mode (Erweiterter ECC-Modus), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem ECC-Modus), Dell Fault Resilient Mode (Dell Fehlerresistenzmodus) und Dell NUMA Fault Resilient Mode (Dell NUMA Fehlerresistenzmodus). In der Standardeinstellung ist diese Option auf Optimizer Mode (Optimierter Modus) gesetzt.
Seite 61: Prozessoreinstellungen
Verwandte Links Speichereinstellungen Anzeigen der "Memory Settings" (Speichereinstellungen) Prozessoreinstellungen Mit dem Bildschirm Processor Settings (Prozessoreinstellungen) können Sie die Prozessoreinstellungen anzeigen und bestimmte Funktionen ausführen, z. B. die Aktivierung von Virtualisierungstechnologien, des Hardware-Prefetchers und den Leerlaufzustand inaktiver logischer Prozessoren. Verwandte Links Details zu „Processor Settings“...
Seite 62 ANMERKUNG: Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic-Modus Aktiviert oder deaktiviert den X2Apic-Modus. Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile Turbo (Systemprofil) auf Performance gesetzt ist. (kontrollierter...
Seite 63: Sata-Einstellungen
Option Beschreibung Prozessorkern- Gibt die maximale Taktrate der Prozessorkerne an. Taktrate Prozessor 1 ANMERKUNG: Je nach Anzahl der installierten CPUs können bis zu vier Prozessoren aufgelistet sein. Die folgenden Einstellungen werden für jeden im System installierten Prozessor angezeigt: Option Beschreibung Family-Model- Gibt Reihe, Modell und Steppingwert des Prozessors gemäß...
Seite 64: Detail Zu "Sata Settings" (Sata-Einstellungen)
Verwandte Links SATA-Einstellungen Detail zu „SATA Settings“ (SATA-Einstellungen) Detail zu „SATA Settings“ (SATA-Einstellungen) Die Details zum Bildschirm SATA Settings (SATA-Einstellungen) werden nachfolgend erläutert: Option Beschreibung Integriertes SATA Ermöglicht die Einstellung des eingebetteten SATA-Controllers auf einen der Modi Off (Aus), ATA, AHCI oder RAID. In der Standardeinstellung ist die Option auf AHCI gesetzt.
Seite 65 Option Beschreibung Für die Betriebsarten AHCI und RAID ist die BIOS-Unterstützung immer aktiviert. Option Beschreibung Modell Gibt das Laufwerksmodell des ausgewählten Geräts an. Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert.
Seite 66 Option Beschreibung Option Beschreibung Modell Gibt das Laufwerksmodell des ausgewählten Geräts an. Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Port G (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest.
Seite 67: Integrierte Geräte
Option Beschreibung Option Beschreibung Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Port J (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.
Seite 68: Details Zu "Integrated Devices" (Integrierte Geräte)
Auf dem Bildschirm System BIOS (System-BIOS) klicken Sie auf Integrated Devices (Integrierte Geräte). Verwandte Links Integrierte Geräte Details zu „Integrated Devices“ (Integrierte Geräte) Details zu „Integrated Devices“ (Integrierte Geräte) Die Details zum Bildschirm Integrated Devices (Integrierte Geräte) werden nachfolgend erläutert: Option Beschreibung USB 3.0-...
Seite 69: Serielle Kommunikation
Option Beschreibung Integrierter Aktiviert oder deaktiviert die Option Embedded Video Controller (Integrierter Grafikcontroller Video-Controller). In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) gesetzt. Aktueller Status Zeigt den aktuellen Status des integrierten Video-Controllers an. Die Option des integrierten Current State of Embedded Video Controller (Aktueller Status des integrierten Grafikcontrollers Video-Controllers) ist ein schreibgeschütztes Feld.
Seite 70: Details Zu "Serial Communication" (Serielle Kommunikation)
ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System- BIOS (System-BIOS).
Seite 71: Systemprofileinstellungen
Option Beschreibung Ausfallsichere Zeigt die ausfallsichere Baudrate für die Konsolenumleitung an. Das BIOS versucht, Baudrate die Baudrate automatisch zu bestimmen. Diese ausfallsichere Baudrate wird nur verwendet, wenn der Versuch fehlschlägt, und der Wert darf nicht geändert werden. In der Standardeinstellung ist diese Option auf 115200 gesetzt. Remote- Dient zum Einstellen des Terminal-Typs der remoten Konsole.
Seite 72 ändern, wenn der Modus auf Custom (Benutzerdefiniert) gesetzt ist. In der Standardeinstellung ist diese Option auf Performance Per Watt Optimized (DAPC) (Leistung pro Watt optimiert) gesetzt. DAPC steht für Dell Active Power Controller. ANMERKUNG: Alle Parameter auf dem Bildschirm „System Profile Settings“...
Seite 73: Verschiedene Einstellungen
Option Beschreibung Der CPU verwendet die Einstellung, um das interne Verhalten des Prozessors zu beeinflussen und legt fest, ob das Ziel eine höhere Performance oder höhere Energieeinsparungen sein soll. Anzahl der für ANMERKUNG: Wenn zwei Prozessoren im System installiert wurden, sehen Sie Turbo-Boost einen Eintrag für Number of Turbo Boost Enabled Cores for Processor 2 aktivierten Kerne...
Seite 74: Details Zu "Miscellaneous Settings" (Verschiedene Einstellungen)
Verwandte Links Verschiedene Einstellungen Details zu „Miscellaneous Settings“ (Verschiedene Einstellungen) Details zu „Miscellaneous Settings“ (Verschiedene Einstellungen) Die Details zum Bildschirm Miscellaneous Settings (Verschiedene Einstellungen) werden nachfolgend beschrieben : Option Beschreibung System Time Ermöglicht das Festlegen der Uhrzeit im System. System Date Ermöglicht das Festlegen des Datums im System.
Seite 75: Dienstprogramm Für Die Idrac-Einstellungen
ANMERKUNG: Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC- Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Für weitere Informationen zur Verwendung von iDRAC siehe Dell Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 76: Device Settings (Geräteeinstellungen)
ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controllers. Weitere Informationen über das Einrichten des Dell Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/idracmanuals. Verwandte Links...
Seite 77: Hauptmenü Des Start-Managers
Startmenü Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI- (Systemdienstpro Shell.
Seite 78: Pxe-Start
PXE-Start Die Preboot Execution Environment (PXE) ist ein Client bzw. eine Schnittstelle nach Industriestandard, über die vernetzte Computer, auf denen noch kein Betriebssystem geladen ist, im Remote-Zugriff von einem Administrator konfiguriert und gestartet werden können.
Seite 79: Installieren Und Entfernen Von Systemkomponenten
VORSICHT: Der Betrieb des Systems ohne Systemabdeckung kann zu Schäden an den Komponenten führen. ANMERKUNG: Es wird von Dell empfohlen, dass Sie bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage verwenden und eine Erdungsmanschette tragen. ANMERKUNG: Um einen ordnungsgemäßen Betrieb und eine ausreichende Kühlung sicherzustellen, müssen alle Schächte und Lüfter im System zu jeder Zeit entweder mit einem...
Seite 80: Nach Der Arbeit An Komponenten Im Inneren Ihres Systems
Bringen Sie die Systemabdeckung an. Falls zutreffend, setzen Sie das System in das Rack ein. Weitere Informationen finden Sie im (Dell PowerEdge C6320 – Handbuch zum Einstieg) Rack Installation Placemat (Kurzanleitung zur Rack-Installation) unter Dell.com/poweredgemanuals. Bringen Sie die Frontverkleidung an, falls diese entfernt wurde.
Seite 81: Entfernen Der Optionalen Frontverkleidung (Blende)
Entfernen der optionalen Frontverkleidung (Blende) Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel ist an der Rückseite der Frontverkleidung befestigt. Entriegeln Sie die Frontverkleidung mithilfe des Schlüssels. Schieben Sie die Sperrklinke nach oben und ziehen Sie am linken Rand der Frontverkleidung.
Seite 82: Installieren Der Optionalen Frontverkleidung (Blende)
Abbildung 15. Entfernen der optionalen Quick Sync-Frontverkleidung (Blende) Sperrklinke Verriegelung der Frontverkleidung Quick Sync-Blende Installieren der optionalen Frontverkleidung (Blende) Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel ist an der Rückseite der Frontverkleidung befestigt.
Seite 83 Abbildung 16. Installieren der optionalen Frontverkleidung (Blende) Verriegelung der Frontverkleidung Frontblende Abbildung 17. Installieren der Quick Sync-Blende Verriegelung der Frontverkleidung Quick Sync-Blende...
Seite 84: Systemabdeckung
Systemabdeckung Die Systemabdeckung schützt die Komponenten im Inneren des Systems und trägt dazu bei, den Luftstrom im Inneren des Systems aufrechtzuerhalten. Durch Entfernen der Systemabdeckung wird der Eingriffschalter betätigt, was zur Aufrechterhaltung der Systemsicherheit beiträgt. Entfernen der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus.
Seite 85: Installieren Der Systemabdeckung
Abbildung 18. Entfernen der Systemabdeckung Systemabdeckung Freigabehebel Verriegelung der Sperrklinke Nächste Schritte Bringen Sie die Systemabdeckung an. Verwandte Links Sicherheitshinweise Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern.
Seite 86: Das Systeminnere
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 87: Kühlgehäuse
Abbildung 20. Das Systeminnere Kühlungslüfter in der Kühlungslüfterbaugruppe Prozessor (2) DIMM (24) PCIe-Kartenhalter Interner USB-Anschluss Netzteil (2) Erweiterungskarten-Riser 3 Netzwerkzusatzkarte Erweiterungskarten-Riser 2 Erweiterungskarten-Riser 1 Festplattenrückwandplatine Kühlgehäuse Das Kühlgehäuse verfügt über aerodynamisch platzierte Öffnungen, die den Luftstrom durch das gesamte System führen. Der Luftstrom durchläuft alle kritischen Teile des Systems, wobei das Vakuumsystem Luft über die gesamte Fläche des Kühlkörpers leitet und eine effizientere Kühlung ermöglicht.
Seite 88: Entfernen Des Kühlgehäuses
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 89: Einsetzen Des Kühlgehäuses
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 90: Entfernen Eines Kühlungslüfters
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 91: Einsetzen Eines Kühlungslüfters
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 92: Lüfterbaugruppe
Abbildung 24. Einsetzen eines Kühlungslüfters Lüfterbaugruppe Lüfteranschluss (6) Freigabelasche für Kühlungslüfter (6) Kühlungslüfter (6) Lüfteranschluss auf der Systemplatine (6) Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Nach der Arbeit an Komponenten im Inneren Ihres Systems Lüfterbaugruppe Die Lüfterbaugruppe ist ein wesentlicher Bestandteil des Kühlsystems eines Servers.
Seite 93 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 94: Installieren Der Lüfterbaugruppe
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 95: Systemspeicher
Abbildung 26. Installieren der Lüfterbaugruppe Lüfterbaugruppe Kühlungslüfter (6) Entriegelungshebel (2) Führungsstift auf der Systemplatine (2) Lüfteranschluss (6) Führungsstift am Gehäuse (6) Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Nach der Arbeit an Komponenten im Inneren Ihres Systems...
Seite 96 • Anzahl der DIMMs, mit denen jeder Kanal bestückt ist • Ausgewähltes Systemprofil (z. B. Performance Optimized [für Leistung optimiert], Custom [Benutzerdefiniert] oder Dense Configuration Optimized [für dichte Konfiguration optimiert]) • Maximale unterstützte DIMM-Taktrate der Prozessoren Das System enthält 24 Speichersockel, die in zwei Sätze zu zwölf Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor.
Seite 97: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Tabelle 35. Speicherkanäle Prozess Kanal 0 Kanal 1 Kanal 2 Kanal 3 Prozesso Steckplätze A1, A5 Steckplätze A2, A6 Steckplätze A3, A7 Steckplätze A4, A8 und A9 und A10 und A11 und A12 Prozesso Steckplätze B1, B5 Steckplätze B2, B6 Steckplätze B3, B7 Steckplätze B4, B8 und B9...
Seite 98: Betriebsartspezifische Richtlinien
• Wenn Speichermodule mit unterschiedlichen Kapazitäten kombiniert werden sollen, bestücken Sie zuerst die Sockel mit Speichermodulen mit der höchsten Kapazität. Wenn Sie beispielsweise 4-GB- und 8-GB-Speichermodule kombinieren möchten, bestücken Sie die Sockel mit weißen Freigabelaschen mit 8-GB-Speichermodulen und die Sockel mit schwarzen Freigabelaschen mit 4- GB-Speichermodulen.
Seite 99: Speicherspiegelung
Speicherspiegelung Die Speicherspiegelung ist der Modus mit der höchsten Speichermodul-Zuverlässigkeit im Vergleich zu allen anderen Modi und bietet einen verbesserten Schutz gegen nicht korrigierbare Mehrbitfehler. In einer gespiegelten Konfiguration umfasst der insgesamt verfügbare Systemspeicher die Hälfte des insgesamt installierten physikalischen Speichers. Die andere Hälfte wird zur Spiegelung der aktiven Speichermodule verwendet.
Seite 100 Systemka DIMM- Anzahl DIMM-Rank, -Organisation und DIMM-Steckplatzbelegung pazität (in Größe (in -Taktrate DIMMs 1R, x8, 2133 MT/s 1R, x8, 1866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, A12 1R, x8, 2400 MT/s A1, A2, A3, A4, A5, A6 1R, x8, 2133 MT/s 1R, x8, 1866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9,...
Seite 101: Dimm-Rank, -Organisation Und -Taktrate
Systemka DIMM- Anzahl DIMM-Rank, -Organisation und DIMM-Steckplatzbelegung pazität (in Größe (in -Taktrate DIMMs 1R, x8, 2133 MT/s 1R, x8, 2400 MT/s A1, A2, A3, A4, B1, B2, B3, B4 1R, x8, 2133 MT/s 1R, x8, 2400 MT/s A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, B3, B4, B5, B6, B7, B8 1R, x8, 2133 MT/s 1R, x8, 2400 MT/s...
Seite 102: Entfernen Der Speichermodule
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 103 Entfernen Sie die Kühlungslüfterbaugruppe, wenn diese installiert ist. Weitere Informationen finden Sie im Abschnitt „Entfernen der Kühlungslüfterbaugruppe“. Entfernen Sie den 165-W-Kühlkörper, wenn dieser installiert ist. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule ausreichend lange abkühlen, bevor Sie sie berühren.
Seite 104: Einsetzen Von Speichermodulen
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 105 Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen. Abbildung 29. Einsetzen des Speichermoduls Speichermodul Ausrichtungsführung Auswurfhebel für Speichermodulsockel (2) Nächste Schritte Bauen Sie das Kühlgehäuse ein. Falls zuvor entfernt, installieren Sie den 165-W-Kühlkörper.
Seite 106: Prozessoren Und Kühlkörper
Prozessoren und Kühlkörper Verwenden Sie das folgende Verfahren beim: • Entfernen und Installieren eines Kühlkörpers • Installieren eines weiteren Prozessors • Austauschen eines Prozessors ANMERKUNG: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss in jedem leeren Prozessorsockel ein Prozessorplatzhalter installiert sein. Entfernen eines Kühlkörpers Voraussetzungen VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor...
Seite 107 Abbildung 30. Entfernen eines Kühlkörpers Verschlussschraube (4) Kühlkörper Prozessorabdeckung Steckplatz der Verschlussschraube (4) Abbildung 31. Entfernen eines 165 W-Kühlkörpers Kühlkörper Verschlussschraube (4) Prozessorsockel Steckplatz der Verschlussschraube (4) Nächste Schritte Setzen Sie den bzw. die Kühlkörper und Prozessor(en) wieder ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 108: Entfernen Eines Prozessors
Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. ANMERKUNG: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss in jedem leeren Prozessorsockel ein Prozessorplatzhalter installiert sein.
Seite 109 Schritte Entriegeln Sie den Sockelhebel open first (Zuerst öffnen) neben dem Entriegelungssymbol indem Sie den Hebel nach unten und unter der Lasche hervorziehen. Entriegeln Sie den Sockelfreigabehebel close first (Zuerst schließen) neben dem Verriegelungssymbol. indem Sie den Hebel nach unten und unter der Lasche hervorziehen. Schwenken Sie den Freigabehebel um 90 Grad nach oben.
Seite 110 Abbildung 32. Prozessorabdeckung Sockelfreigabehebel Zuerst schließen Verriegelungssymbol Prozessor Sockelfreigabehebel Zuerst öffnen Entriegelungssymbol...
Seite 111 Abbildung 33. Entfernen und Einsetzen eines Prozessors Sockelfreigabehebel close first (Zuerst Stift-1-Ecke des Prozessors schließen) Prozessor Steckplatz (4) Prozessorabdeckung Sockelfreigabehebel open first (Zuerst öffnen) Sockel Sockelpassungen (4) Nächste Schritte Ersetzen Sie die Prozessoren. Bauen Sie den Kühlkörper ein. Installieren Sie das Kühlgehäuse wieder. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 112: Einsetzen Eines Prozessors
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 113 Entfernen Sie gegebenenfalls die Sockelschutzkappe. Entriegeln Sie den Freigabehebel des Sockels neben dem Symbol open first (Zuerst öffnen), indem Sie den Hebel nach unten und unter der Lasche hervorziehen. Lösen Sie auf dieselbe Weise den Sockelfreigabehebel neben dem Verriegelungsymbol close first (Zuerst schließen), indem Sie den Hebel nach unten und unter der Lasche hervorziehen.
Seite 114: Installieren Eines Kühlkörpers
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 115 Abbildung 34. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Prozessor Wärmeleitpaste Spritze für die Wärmeleitpaste Setzen Sie den Kühlkörper auf den Prozessor. Ziehen Sie eine der vier Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Ziehen Sie die Schraube diagonal gegenüber der ersten Schraube, die Sie festgezogen haben, fest. ANMERKUNG: Ziehen Sie die Verschlussschrauben des Kühlkörpers beim Einbau nicht zu fest an.
Seite 116 Abbildung 35. Einsetzen des Kühlkörpers Verschlussschraube (4) Kühlkörper Prozessorabdeckung Steckplatz der Verschlussschraube (4) Abbildung 36. Einsetzen des 165 W-Kühlkörpers Kühlkörper Verschlussschraube (4) Prozessorabdeckung Steckplatz der Verschlussschraube (4) Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Drücken Sie beim Start F2, um das System-Setup aufzurufen, und vergewissern Sie sich, dass die Prozessorinformationen mit der neuen Systemkonfiguration übereinstimmen.
Seite 117: Pcie-Kartenhalter
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 118: Einsetzen Des Pcie-Kartenhalters
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 119: Öffnen Und Schließen Der Pcie-Kartenhalterverriegelung
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 120: Kabelhalteklammer
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 121: Einsetzen Der Kabelhalteklammer
Abbildung 41. Entfernen der Kabelhalteklammer Führungsstift (2) Lasche Kabelhalteklammer Nächste Schritte Installieren Sie die Kabelhalteklammer und schließen Sie alle Kabel an, die durch die Kabelhalteklammer geführt werden. Installieren Sie den PCIe-Kartenhalter, falls dieser entfernt wurde. Setzen Sie das Kühlgehäuse ein, falls dieses entfernt wurde. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 122: Integrierte Speichercontrollerkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 123: Entfernen Der Integrierten Speichercontrollerkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 124 Abbildung 43. Entfernen der integrierten Speichercontrollerkarte integriertes Speichercontrollerkabel Integrierte Speichercontrollerkarte Anschluss der integrierten Halterung der integrierten Speichercontrollerkarte an der Speichercontrollerkarte Systemplatine Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 1. Bauen Sie das Kühlgehäuse ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
Seite 125: Installieren Der Integrierten Speichercontrollerkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 126 Abbildung 44. Installieren der integrierten Speichercontrollerkarte integriertes Speichercontrollerkabel Integrierte Speichercontrollerkarte Anschluss der integrierten Halterung der integrierten Speichercontrollerkarte an der Speichercontrollerkarte Systemplatine Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 1. Bauen Sie das Kühlgehäuse ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
Seite 127: Erweiterungskarten Und Erweiterungskarten-Riser
Erweiterungskarten und Erweiterungskarten-Riser Eine Erweiterungskarte im Computer ist eine Add-on-Karte, die in einen Erweiterungssteckplatz auf der Systemplatine oder Riser-Karte des Computers eingesetzt werden kann, um dem System verbesserte Funktionen über den Erweiterungsbus hinzuzufügen. ANMERKUNG: Ein Systemereignisprotokoll (System Event Log, SEL) wird protokolliert, wenn ein Erweiterungskarten-Riser nicht unterstützt wird oder fehlt.
Seite 128: Kartenpriorität Kartentyp
Tabelle 41. Installationsreihenfolge für Erweiterungskarten Kartenpriorität Kartentyp Steckplatzpriorit Max. erlaubt ät GPU (doppelte Breite) 6, 4 GPU (einfache Breite) 6, 4, 7, 5 RAID H830 7, 6, 4, 5 RAID H830 (Low Profile) 3, 2 100G Intel Omni-Path Architektur (OPA) 4, 6 Host Channel Adapter (HCA) 14 Gb-InfiniBand, Vierzehn Data Rate (FDR)
Seite 129: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser 2 Oder 3
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 130: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser 2 Oder 3
Abbildung 45. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 2 oder 3 Erweiterungskarte Erweiterungskartenverriegelung Erweiterungskarten-Riser Stromanschluss (für GPU-Karten) Erweiterungskartenanschluss Nächste Schritte Installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
Seite 131 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 132 Abbildung 46. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser 2 oder 3 Erweiterungskarte Erweiterungskartenverriegelung Erweiterungskarten-Riser Stromanschluss (für GPU-Karten) Erweiterungskartenanschluss Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben.
Seite 133: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser 1
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 134: Einsetzen Einer Erweiterungskarte In Den Erweiterungskarten-Riser 1
Abbildung 47. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 1 Klemme A Gehäuse des Erweiterungskarten-Risers Erweiterungskartenanschluss Klemme B Freigabehebel Erweiterungskarte Nächste Schritte Installieren Sie die Erweiterungskarte. Installieren Sie den Erweiterungskarten-Riser. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
Seite 135 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 136: Entfernen Des Platzhalters Für Riser 1
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 137: Einsetzen Des Platzhalters Für Riser 1
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 138: Entfernen Von Erweiterungskarten-Riser
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 139 Entfernen Sie gegebenenfalls die in Riser 2 und 3 eingesetzten Erweiterungskarten. ANMERKUNG: Der Erweiterungskarten-Riser 1 kann nur dann genutzt werden, wenn beide Prozessoren installiert sind. Schritte Fassen Sie die Schlitze am Erweiterungskarten-Riser an und heben Sie den Riser aus dem Riser- Anschluss auf der Systemplatine.
Seite 140 Abbildung 52. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 1 Erweiterungssteckplatz 1 Erweiterungssteckplatz 2 Erweiterungssteckplatz 3...
Seite 141 Abbildung 53. Entfernen des Erweiterungskarten-Risers 2 Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 2 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser Vordere Riser-Führung...
Seite 142 Abbildung 54. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 2 Erweiterungssteckplatz 4 Erweiterungssteckplatz 5 Stromanschluss (für GPU-Karten) Abbildung 55. Entfernen des Erweiterungskarten-Risers 3 Vordere Riser-Führung Stromanschluss (für GPU-Karten)
Seite 143 Erweiterungskarten-Riser 3 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 3 Abbildung 56. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 3 Erweiterungssteckplatz 6 Erweiterungssteckplatz 7 Stromanschluss (für GPU-Karten) Abbildung 57. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 3 (Alternativ) Erweiterungssteckplatz 6 Stromanschluss (für GPU-Karten) Nächste Schritte Installieren Sie eine Erweiterungskarte auf dem Riser, falls diese entfernt wurde. Ersetzen Sie gegebenenfalls den Erweiterungskarten-Riser.
Seite 144: Installieren Von Erweiterungskarten-Risern
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 145 Abbildung 58. Installieren des Erweiterungskarten-Risers 1 Gehäuse des Erweiterungskarten-Risers 1 Erweiterungskarten-Riser 1 hintere Riser-Führung (rechts) hintere Riser-Führung (links) Anschluss für Erweiterungskarten-Riser 1 Vordere Riser-Führung...
Seite 146 Abbildung 59. Installieren des Erweiterungskarten-Risers 2 Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 2 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser Vordere Riser-Führung...
Seite 147: Richtlinien Zum Einsetzen Von Gpu-Karten
Abbildung 60. Installieren des Erweiterungskarten-Risers 3 Vordere Riser-Führung Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 3 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 3 Nächste Schritte Setzen Sie die Erweiterungskarte(n) in den Erweiterungskarten-Riser 2 oder 3. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben.
Seite 148: Entfernen Der Gpu-Karte
– Abdeckbleche mit abschließender EMI-Abschirmung für unbelegte PCIe-Steckplätze • Alle GPU-Karten müssen der gleiche Typ und das gleiche Modell sein. • Sie können bis zu zwei GPU-Karten mit doppelter Breite installieren. ANMERKUNG: Die Konfiguration von zwei GPU-Karten mit doppelter Breite erfordert einen optionalen Riser 3.
Seite 149: Einsetzen Einer Gpu-Karte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 150 Schritte Entpacken Sie die GPU-Karten und das GPU-Aktivierungs-Kit. Installieren Sie den Kühlkörper aus dem Kit und setzen Sie das Kühlgehäuse wieder ein. Schließen Sie die Verriegelungsklammer der Erweiterungskarte am Kühlgehäuse und am Riser. Schließen Sie den Riegel der Erweiterungskarte. Entfernen Sie die Abdeckbleche für die GPU-Karten mit einzelner oder doppelter Breite. Ersetzen Sie die verbleibenden Abdeckbleche durch die Abdeckbleche aus dem GPU-Einbausatz.
Seite 151: Internes Zweifaches Sd-Modul (Optional)
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 152: Einsetzen Einer Internen Sd-Karte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 153 Schritte Machen Sie den Anschluss des internen Dual SD-Moduls (IDSDM) auf der Systemplatine ausfindig. Weitere Informationen hierzu finden Sie im Abschnitt „Systemplatinenanschluss“. Ziehen Sie mit der Zuglasche das IDSDM aus dem Gehäuse. Abbildung 63. Entfernen des internen Dual SD-Moduls IDSDM Zuglasche LED-Statusanzeige (2) SD-Karte (2)
Seite 154: Installieren Des Optionalen Internen Dual Sd-Moduls
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 155 Abbildung 64. Installieren des optionalen internen Dual SD-Moduls Internes Dual SD-Modul LED-Statusanzeige (2) SD-Karte (2) SD-Kartensteckplatz 2 SD-Kartensteckplatz 1 IDSDM-Anschluss Nächste Schritte Installieren Sie die SD-Karten. ANMERKUNG: Setzen Sie die SD-Karten wieder in dieselben Steckplätze ein, orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 156: Netzwerkzusatzkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 157 Abbildung 65. Entfernen der NDC Sockel für unverlierbare Schraube (2) Anschluss auf der Systemplatine Unverlierbare Schrauben (2) Griffstelle (2) Netzwerktochterkarte (Network Daughter Steckplatz an der Rückwand für Card, NDC) Ethernetanschlüsse Nächste Schritte Setzen Sie die NDC ein. Setzen Sie die Erweiterungskarte(n) wieder in den Erweiterungskarten-Riser 2 ein, falls sie entfernt wurden.
Seite 158: Einsetzen Der Netzwerkzusatzkarte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 159: Interner Usb-Speicherstick (Optional)
Abbildung 66. Installieren der NDC Sockel für unverlierbare Schraube (2) Anschluss auf der Systemplatine Unverlierbare Schrauben (2) Griffstelle (2) Netzwerktochterkarte (Network Daughter Steckplatz an der Rückwand für Card, NDC) Ethernetanschlüsse Nächste Schritte Setzen Sie ggf. die Erweiterungskarte(n) wieder in den Erweiterungskarten-Riser 2 ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 160: Austauschen Des Optionalen Internen Usb-Speichersticks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 161: Systembatterie
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 162 Schritte Machen Sie die Batteriehalterung ausfindig. Weitere Informationen finden Sie im Abschnitt „Jumper und Anschlüsse auf der Systemplatine“. VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. Platzieren Sie Ihre Finger zwischen die Sicherungshalterungen auf der negativen Seite des Batterieanschlusses und heben Sie die Batterie aus dem Sockel.
Seite 163: Netzteileinheiten
Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Entfernen des Kühlgehäuses Einsetzen des Kühlgehäuses Nach der Arbeit an Komponenten im Inneren Ihres Systems Netzteileinheiten Ihr System unterstützt eine der folgenden Konfigurationen: • Zwei Wechselstrom-Netzteilmodule mit 495 W, 750 W oder 1100 W •...
Seite 164: Entfernen Des Netzteilplatzhalters
Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Sie können die Ersatzgerät-Funktion über die iDRAC-Einstellungen konfigurieren. Weitere Informationen zu iDRAC-Einstellungen finden Sie im iDRAC-Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide, das unter unter Dell.com/idracmanuals verfügbar ist. Entfernen des Netzteilplatzhalters Wenn Sie ein zweites Netzteil installieren, entfernen Sie den Netzteilplatzhalter aus dem Laufwerkschacht, indem sie den Schacht nach außen ziehen.
Seite 165: Entfernen Eines Wechselstrom-Netzteils
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 166: Einsetzen Eines Wechselstrom-Netzteils
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 167: Anweisungen Zur Verkabelung Eines Gleichstrom-Netzteils
Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 168: Eingangsanforderungen
Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 169 Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 170 WARNUNG: Durch das Vertauschen der Polung beim Anschluss der Gleichstromkabel kann das Netzteil oder das System dauerhaft beschädigt werden. Führen Sie die Kupferenden in die Gegenstecker ein und ziehen Sie die unverlierbaren Schrauben oben auf dem Gegenstecker mit einem Kreuzschlitzschraubendreher der Größe 2 an. WARNUNG: Um das Netzteil vor elektrostatischen Entladungen zu schützen, müssen die unverlierbaren Schrauben mit Gummiabdeckungen abgedeckt werden, bevor der Gegenstecker in das Netzteil eingesetzt wird.
Seite 171: Entfernen Eines Gleichstrom-Netzteils
Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 172: Installieren Eines Gleichstrom-Netzteils
Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 173: Systemplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 174 VORSICHT: Wenn Sie das TPM (Trusted Program Module) mit Verschlüsselung verwenden, werden Sie möglicherweise aufgefordert, während des System- oder Programm-Setups einen Wiederherstellungsschlüssel zu erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Wenn Sie die Systemplatine ersetzen, müssen Sie den Wiederherstellungsschlüssel zum Neustarten des Systems oder Programms angeben, bevor Sie auf die verschlüsselten Dateien auf den Festplatten zugreifen können.
Seite 175 Abbildung 81. Entfernen der Systemplatine Freigabestift Systemplatine Systemplatinenhalter Nächste Schritte Bauen Sie die Systemplatine ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 176: Einsetzen Der Systemplatine
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 177 Abbildung 82. Einsetzen der Systemplatine Freigabestift Systemplatine Systemplatinenhalter Nächste Schritte Installieren Sie das Trusted Platform Module (TPM). Informationen zum Installieren des TPM finden Sie im Abschnitt „Installieren des Tusted Platform Moduls“. Weitere Informationen zum TPM finden Sie im Abschnitt „Trusted Platform Module“. ANMERKUNG: Das TPM-Plug-in-Modul ist an der Systemplatine angeschlossen und kann nicht entfernt werden.
Seite 178 Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Importieren Sie Ihre neue oder vorhandene iDRAC Enterprise-Lizenz. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch für integrierte Dell Remote Access Controller) unter Dell.com/esmmanuals.
Seite 179: Modul Vertrauenswürdige Plattform
Klicken Sie auf OK. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Wiederherstellen der Service-Tag-Nummer mithilfe der Easy-Restore-Funktion Die Easy-Restore-Funktion ermöglicht Ihnen das Wiederherstellen der Service-Tag-Nummer, der Lizenz,...
Seite 180: Einsetzen Des Trusted Platform Module
TPM zu entfernen, zerstört die kryptografische Bindung und es kann nicht erneut installiert oder auf einer anderen Systemplatine installiert werden. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Einsetzen des Trusted Platform Module Voraussetzungen VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker...
Seite 181: Initialisieren Des Tpm Für Bitlocker-Benutzer
Steckplatz am TPM-Anschluss Kunststoff-Schraube Steckplatz auf der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Einsetzen der Systemplatine Nach der Arbeit an Komponenten im Inneren Ihres Systems Initialisieren des TPM für BitLocker-Benutzer...
Seite 182: Entfernen Eines Platzhalters Für Ein 2,5-Zoll-Festplattenlaufwerk
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Führen Sie die Behebung von Störungen sowie einfache Reparaturen gemäß den Angaben in der jeweiligen Produktdokumentation von Dell durch, bzw. nach Maßgabe der elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell.
Seite 183: Installieren Eines Platzhalters Für Ein 2,5-Zoll-Festplattenlaufwerk
Abbildung 84. Entfernen eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Festplattenplatzhalter Entriegelungstaste Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung. Schritte Führen Sie den Festplattenplatzhalter in den Laufwerksschacht ein, bis die Entriegelungstaste hörbar einrastet.
Seite 184: Entfernen Eines 3,5-Zoll-Festplattenplatzhalters
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 185: Entfernen Eines Hot-Swap-Fähigen Festplatten- Oder Ssd-Laufwerks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 186 Schritte Drücken Sie die Entriegelungstaste, um die Freigabelasche des Festplatten- oder SSD- Laufwerkträgers zu öffnen. Schieben Sie den Festplatten- oder SSD-Laufwerkträger aus dem Festplatten-Laufwerksteckplatz heraus. VORSICHT: Um eine ausreichende Systemkühlung sicherzustellen, müssen alle leeren Festplatten- oder SSD-Laufwerksteckplätze mit Festplatten- oder SSD-Platzhaltern bestückt sein.
Seite 187: Installieren Eines Hot-Swap-Fähigen Festplattenlaufwerks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 188 VORSICHT: Wenn eine hot-swap-fähige Ersatzfestplatte bei eingeschaltetem System installiert wird, beginnt automatisch der Wiederaufbauvorgang der Festplatte. Achten Sie unbedingt darauf, dass das Ersatzlaufwerk keine Daten enthält oder nur solche Daten, die überschrieben werden können. Sämtliche Daten auf der Ersatzfestplatte gehen unmittelbar nach der Installation der Festplatte verloren.
Seite 189: Entfernen Einer Festplatte Aus Einem Festplattenträger
Abbildung 91. Installieren eines hot-swap-fähigen 1,8 Zoll-uSATA-SSD-Festplattenträgers Entriegelungstaste SSD-Laufwerkträger SSD-Trägergriff Verwandte Links Entfernen eines 3,5-Zoll-Festplattenplatzhalters Entfernen eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Installieren einer Festplatte in einem Laufwerkträger Installieren der Festplatten-Rückwandplatine Entfernen einer Festplatte aus einem Festplattenträger Voraussetzungen Halten Sie den Kreuzschlitzschraubenzieher Nr.1 bereit. Entfernen Sie den Festplattenträger aus dem System.
Seite 190: Installieren Einer Festplatte In Einem Laufwerkträger
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 191: Entfernen Eines 1,8 Zoll-Festplattenplatzhalters
Abbildung 93. Installieren einer Festplatte in einem Laufwerkträger Schraube (4) Festplattenlaufwerk Laufwerksträger Entfernen eines 1,8 Zoll-Festplattenplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung. VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern bestückt sein.
Seite 192: Installieren Eines Platzhalters Für Ein 1,8 Zoll-Festplattenlaufwerk
Abbildung 94. Entfernen eines 1,8-Zoll-Festplattenplatzhalters Festplattenplatzhalter Entriegelungstaste Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Installieren eines Platzhalters für ein 1,8 Zoll-Festplattenlaufwerk Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung.
Seite 193: Entfernen Einer 1,8 Zoll-Festplatte Aus Einem Festplattenträger
Abbildung 95. Installieren eines Platzhalters für ein 1,8-Zoll-Festplattenlaufwerk Festplattenplatzhalter Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Entfernen einer 1,8 Zoll-Festplatte aus einem Festplattenträger Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie den Festplattenträger aus dem System.
Seite 194: Installieren Eines 1,8 Zoll-Laufwerks In Einem Laufwerkträger
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 195 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 196 SAS-Kabel (2) Mini-SAS-Anschluss (2) Abbildung 99. Verkabelungsschema – 2,5-Zoll (x16) SAS/SATA-Rückwandplatine Festplattenrückwand-Erweiterungsplatine Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte...
Seite 197 Abbildung 100. Entfernen der 2,5 Zoll (x8) SAS/SATA-Rückwandplatine Festplattenrückwandplatine Freigabelasche Stromkabel der Rückwandplatine SAS-Kabel (2) Signalkabel der Rückwandplatine Mini-SAS-Anschluss (2)
Seite 198 Abbildung 101. Verkabelungsschema – 2,5-Zoll (x8) SAS/SATA-Rückwandplatine (Option 1) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte...
Seite 199 Abbildung 102. Verkabelungsschema – 2,5-Zoll (x8) SAS/SATA-Rückwandplatine (Option 2) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine SAS-A-Anschluss auf der Systemplatine SAS-B-Anschluss auf der Systemplatine...
Seite 200 Abbildung 103. Entfernen der 3,5 Zoll (x8) SAS/SATA-Rückwandplatine Sperrklinke (2) SAS-Kabel (2) Rückwandplatinen-Signalanschluss Stromkabel der Rückwandplatine Mini-SAS-Kabelanschluss Festplattenrückwandplatine...
Seite 201 Abbildung 104. Verkabelungsschema – 3,5-Zoll (x8) SAS/SATA-Rückwandplatine (Option 1) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte...
Seite 202: Installieren Der Festplatten-Rückwandplatine
Abbildung 105. Verkabelungsschema – 3,5-Zoll (x8) SAS/SATA-Rückwandplatine (Option 2) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine SAS-A-Anschluss auf der Systemplatine SAS-B-Anschluss auf der Systemplatine Nächste Schritte Ersetzen Sie die Festplatten-Rückwandplatine. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren der Festplatten-Rückwandplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
Seite 203 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 204 Abbildung 107. Installieren der 2,5 Zoll-SAS/SATA-Rückwandplatine (x8) Festplattenrückwandplatine Freigabelasche Stromkabel der Rückwandplatine SAS-Kabel (2) Signalkabel der Rückwandplatine Mini-SAS-Anschluss (2) Abbildung 108. Installieren der 3,5 Zoll (x8) SAS/SATA-Rückwandplatine Sperrklinke (2) SAS-Kabel (2) Rückwandplatinen-Signalanschluss Stromkabel der Rückwandplatine Mini-SAS-Kabelanschluss Festplattenrückwandplatine...
Seite 205: Bandsicherungslaufwerk (Optional)
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 206: Einsetzen Des Bandsicherungslaufwerks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 207: Optisches Laufwerk (Optional)
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 208: Installieren Des Optischen Laufwerks
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
Seite 209: Sd Vflash-Medienkartenlaufwerk
Sie bietet einen dauerhaften lokalen On-Demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripts und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 210: Austauschen Einer Optionalen Vflash Sd-Medienkarte
Austauschen einer optionalen vFlash SD-Medienkarte Suchen Sie den vFlash-SD-Mediensteckplatz im System. Bei PowerEdge R730-Systemen befindet sich die SD-vFlash-Medienkarte befindet sich an der Frontblende des Systems. Um die vFlash-SD-Medienkarte zu entfernen, drücken Sie die Karte nach innen und ziehen Sie die Karte aus dem Kartensteckplatz.
Seite 211 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 212 Abbildung 116. Entfernen des Bedienfeldes – System mit 2,5 Zoll-Festplatten Bedienfeld Bedienfeldplatine Anschlusskabel der Bedienfeldplatine USB-Anschlusskabel Schraube (2) vFlash Media Verbindungskabel Finden Sie die Laschen am Informations-Tag. Drücken Sie das Infoschild aus der Aussparung, um es vom Bedienfeld zu entfernen. ANMERKUNG: Behalten Sie das Infoschild, um es in das neue Bedienfeld einzusetzen.
Seite 213: Installieren Des Bedienfelds
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 214 Abbildung 118. Installieren des Bedienfeldes – System mit 3,5 Zoll-Festplatten Bedienfeld Bedienfeldplatine Anschlusskabel der Bedienfeldplatine USB-Anschlusskabel Schraube vFlash Media Verbindungskabel...
Seite 215 Abbildung 119. Installieren des Bedienfeldes – System mit 2,5 Zoll-Festplatten Bedienfeld Bedienfeldplatine Anschlusskabel der Bedienfeldplatine USB-Anschlusskabel Schraube (2) vFlash Media Verbindungskabel...
Seite 216 Abbildung 120. Anbringen des Informationsschilds Informations-Tag Lasche Steckplatz Nächste Schritte Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 217: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...
Seite 218: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller
Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Drücken Sie beim Hochfahren des Systems die Taste <F11>. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.
Seite 219: Jumper Und Anschlüsse
Jumper und Anschlüsse Jumper-Einstellungen auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers, der zum Deaktivieren eines Kennworts verwendet wird, finden Sie im Abschnitt „Deaktivieren eines vergessenen Kennworts“. Tabelle 44. Jumper-Einstellungen auf der Systemplatine Jumper Einstellung Beschreibung PWRD_EN Die Rücksetzungsfunktion des Kennworts ist deaktiviert (Kontaktstifte 2-4).
Seite 220: Jumper Und Anschlüsse Auf Der Systemplatine
Jumper und Anschlüsse auf der Systemplatine Abbildung 121. Jumper und Anschlüsse auf der Systemplatine Tabelle 45. Anschlüsse und Jumper auf der Systemplatine Element Konnektor Beschreibung J_BP_SIG1 Signalanschluss 1 für Rückwandplatine J_PS_2 Anschluss für Netzteil 2 J_BP_SIG0 Signalanschluss 0 für Rückwandplatine J_BP0 Stromversorgungsanschluss 0 für die Rückwandplatine...
Seite 221 Element Konnektor Beschreibung J_NDC Anschluss für Netzwerkzusatzkarte J_USB USB-Port J_VIDEO_REAR Bildschirmanschluss J_COM1 Serieller Anschluss J_IDRAC_RJ45 Anschluss für iDRAC8 J_CYC Systemidentifikationsanschluss CYC_ID Systemidentifikationstaste J_TPM_MODULE Trusted Platform Module-Anschluss J_RISER_2AX Anschluss für Riser 3 J_RISER_1AX Anschluss für Riser 1 J_RISER_2BX Anschluss für Riser 2 J_RISER_1BX Anschluss für Riser 1 J_RISER_3AX...
Seite 222: Deaktivieren Eines Verlorenen Kennworts
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 223 10. Schließen Sie das System wieder an die Steckdose an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. 11. Weisen Sie ein neues System- und/oder Setup-Kennwort zu.
Seite 224: Fehlerbehebung Beim System
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 225: Fehlerbehebung Bei Einem Usb-Gerät
Wenn die Tests erfolgreich ausgeführt werden, ist das Problem nicht auf die Grafikhardware zurückzuführen. Nächste Schritte Wenn die Tests fehlschlagen, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Verwandte Links Wie Sie Hilfe bekommen Fehlerbehebung bei einem USB-Gerät Voraussetzungen ANMERKUNG: Im Folgenden werden die Schritte 1 bis 6 beschrieben, um Störungen bei einer USB- Tastatur oder -Maus zu beheben.
Seite 226: Fehlerbehebung Bei Idrac Direct (Usb-Xml-Konfiguration)
Fehlerbehebung bei iDRAC Direct (USB-XML- Konfiguration) Weitere Informationen zu USB-Speichergeräten und zur Serverkonfiguration finden Sie im iDRAC- Benutzerhandbuch „Integrated Dell Remote Access Controller User's Guide“ unter Dell.com/ idracmanuals. Schritte Stellen Sie sicher, dass Ihr USB-Gerät an den USB-Verwaltungsport auf der Vorderseite angeschlossen ist und identifiziert wurde gekennzeichnet.
Seite 227: Fehlerbehebung Bei Einem Seriellen E/A-Gerät
Wenn auf dem Laptop das Windows-Betriebssystem ausgeführt wird, stellen Sie sicher, dass der virtuelle iDRAC-USB-NIC-Gerätetreiber installiert ist. Wenn der Treiber installiert ist, stellen Sie sicher, dass sie nicht über WiFi oder ein Ethernetkabel mit einem Netzwerk verbunden sind, da iDRAC Direct keine routingfähige Adresse verwendet. Nächste Schritte Wenn alle Versuche zur Fehlerbehebung fehlschlagen, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“.
Seite 228: Fehlerbehebung Bei Feuchtigkeit Im System
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 229: Fehlerbehebung Bei Einem Beschädigten System
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 230: Störungen Der Systemplatine Beheben
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 231: Probleme Mit Dem Netzteil
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 232: Fehlerbehebung Bei Lüftern
„Fan Speed Offset“ oder die minimale Lüftergeschwindigkeit eine höhere Lüftergeschwindigkeit fest. Über RACADM-Befehle: Führen Sie den Befehl racadm help system.thermalsettings aus. Weitere Informationen finden Sie im „Integrated Dell Remote Access User's Guide“ (Dell Benutzerhandbuch zum integrierten Remote Access) unter Dell.com/idracmanuals. Fehlerbehebung bei Lüftern Voraussetzungen VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker...
Seite 233: Fehlerbehebung Beim Systemspeicher
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 234: Fehlerbehebung Bei Einem Internen Usb-Stick
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 235: Fehlerbehebung Bei Einer Sd-Karte
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 236: Fehlerbehebung Bei Einem Optischen Laufwerk
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 237: Störungen Bei Einem Festplattenlaufwerk Beheben
Wenn das System mit einem RAID-Controller ausgestattet ist und die Festplatten in einem RAID- Array konfiguriert sind, gehen Sie wie folgt vor. a. Starten Sie das System neu und drücken Sie die Taste F10 während des Systemstarts, um den Dell Lifecycle-Controller auszuführen. Führen Sie dann den Hardware-Konfigurationsassistenten aus, um die RAID-Konfiguration zu überprüfen.
Seite 238: Fehlerbehebung Bei Einem Speichercontroller
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 239: Fehlerbehebung Bei Erweiterungskarten
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 240: Fehlerbehebung Bei Prozessoren
Wie Sie Hilfe bekommen Verwenden der Systemdiagnose Entfernen der Systemabdeckung Installieren der Systemabdeckung Systemmeldungen Eine Liste der Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert wird, finden Sie im „Dell Event and Error Messages...
Seite 241: Warnmeldungen
Reference Guide“ (Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals > OpenManage Software Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Festplatte werden Sie beispielsweise gewarnt, dass alle Daten auf der Festplatte verloren gehen.
Seite 242: Wie Sie Hilfe Bekommen
Wie Sie Hilfe bekommen Kontaktaufnahme mit Dell Dell bietet verschiedene online- und telefonisch basierte Support- und Serviceoptionen an. Wenn Sie über keine aktive Internetverbindung verfügen, so finden Sie Kontaktinformationen auf der Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar.
Seite 243: Quick Resource Locator For Poweredge R730 And R730Xd Systems
Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen • Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw.
Seite 244 Removal topic Related video Removing a hard http://www.Dell.com/QRL/Server/PER730/HDD drive from a hard drive carrier...
