Dauerhafte Verdrahtung zur Batterie

Um eine dauerhafte Installation zu ermöglichen, können die DC-
Ladekabel dauerhaft mit der Batterie verbunden werden. Hierzu
benötigen Sie: 2 Kabelschuhe, einen Sicherungshalter und eine
Sicherung mit der gleichen oder doppelten Nennleistung des Aus-
gangs des Ladegeräts (siehe unten).
5 A = 10 Amp Sicherung
7 A = 15 Amp Sicherung
10 A = 20 Amp Sicherung
Verbindung:
1. Schneiden Sie die mitgelieferten Batterieklemmen ab. Stellen
Sie sicher, dass Sie ausreichend Kabel übrig lassen, um die Bat-
teriepole zu erreichen (Verlängern Sie NICHT die DC-Kabel des
Ladegeräts. Der Spannungsabfall führt zu einem falschen Lade-
verhalten).
2. Bringen Sie einen Kabelschuh an der SCHWARZEN negativen
(-) Leitung an.
3. Verbinden Sie den Sicherungshalter mit der ROTEN positiven
(+) Leitung.
4. Verbinden Sie den zweiten Kabelschuh mit dem anderen Ende
des Sicherungshalters.
5. Verbinden Sie die ROTE Leitung (mit Sicherungshalter und Ka-
belschuh) mit dem positiven (+) Batteriepol.
6. Verbinden Sie die SCHWARZE Leitung (mit Kabelschuh) mit
dem negativen (-) Batteriepol.
7. Setzen Sie eine passende Sicherung ein.
12 A = 25 Amp Sicherung
15 A = 30 Amp Sicherung
20 A = 40 Amp Sicherung
22

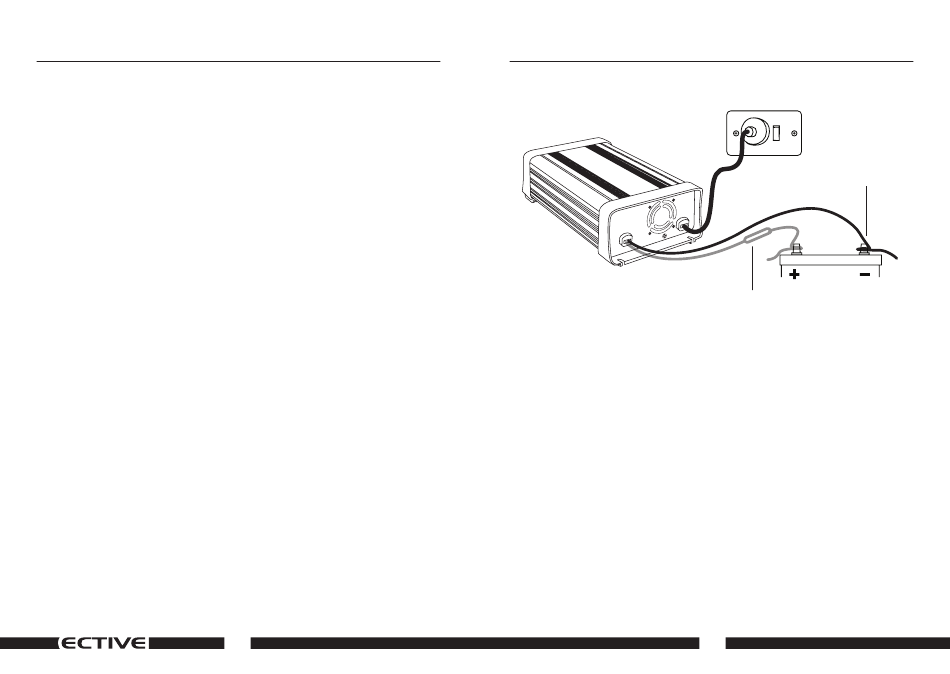

Dauerhafte Verdrahtung zur Batterie
FA N
Rot
Wenn Sie das Ladegerät dauerhaft bzw. fest verbunden nutzen
und das Fahrzeug über einen längeren Zeitraum nicht nutzen,
empfehlen wir Ihnen das Ladegerät mit dem Stromnetz verbun-
den zu lassen. So kann die Batterie vollgeladen erhalten werden.
Stellen Sie sicher, dass jegliche Änderungen am 220-240-Volt-
Netzkabel von qualifiziertem Fachpersonal durchgeführt werden
und etwaige nationale Vorschriften zur Verkabelung eingehalten
werden.
Ringklemme
Schwarz
Inline-Sicherung
23
