Montageanleitung - ECTIVE Multiload 5 LFP Bedienungsanleitung

Karosserie-Erdung
Wenn die Ladeschritt-LED dauerhaft leuchtet, hat das Ladegerät
die Erhaltungsladungsstufe erreicht. Sie können das Ladegerät
an der Batterie angeschlossen lassen, ohne dass diese überlädt.
Wenn die "Power"-LED blinkt ist ein Fehler aufgetreten. Siehe hi-
erzu den Abschnitt "Fehlercodes".
SCHRITT 4: Trennen
Stellen Sie sicher, dass der 220-240-Volt-Netzstromschalter aus-
geschaltet ist und das Ladegerät vom Stromnetz getrennt wurde.
Batterie außerhalb des Fahrzeugs:
Entfernen Sie die SCHWARZE Leitung (Batterieklemme) von der
Batterie. Entfernen Sie die ROTE Leitung (Batterieklemme) von der
Batterie.
Batterie im Fahrzeug:
Entfernen Sie die Karosserieverbindung.
Entfernen Sie die Batteriepolverbindung.
20

Montageanleitung

8-Stufen-Ladegeräte wurden ausschließlich für die Nutzung in In-
nenräumen – geschützt vor Wettereinflüssen – hergestellt. Stel-
len Sie sicher, dass sowohl das Ladegerät, als auch die Batterie
während des Ladevorgangs an einem gut belüfteten Ort stehen.
Die Rückplatte des Batterieladegeräts verfügt über einen Mon-
tageflansch zur einfachen Montage.

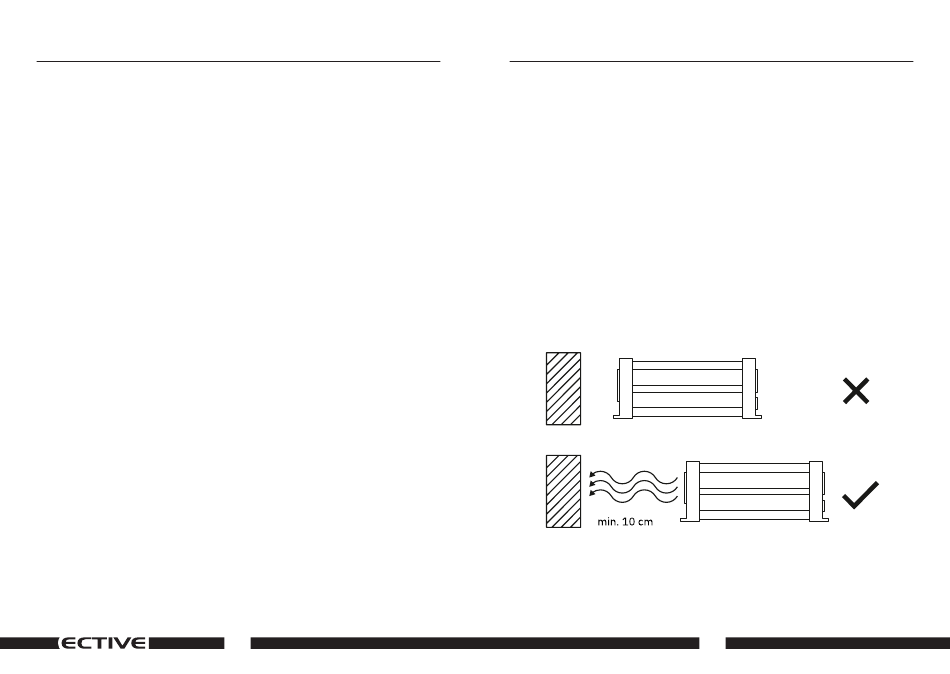

Wenn Sie das Ladegerät dauerhaft verbauen wollen, empfehlen
wir, es an einem horizontal oder vertikal befestigten Brett mit
mindestens 10 cm Abstand zur Rückplatte zu installieren. So wird
eine ausreichende Luftzufuhr für das Kühlgebläse sichergestellt.
21
