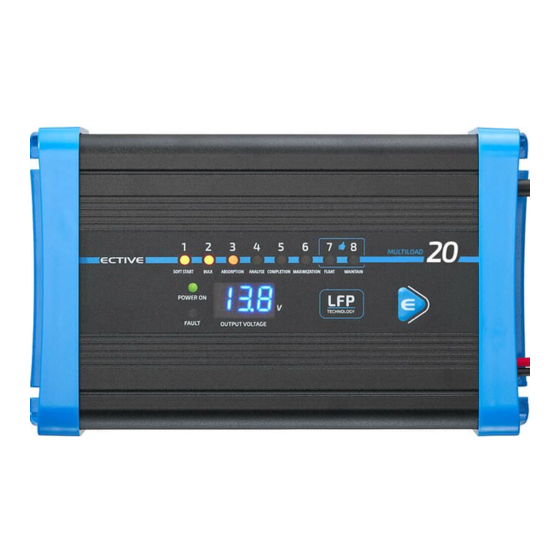

- Seite 1 BATTERY CHARGER BEDIENUNGSANLEITUNG OPERATING MANUAL • ECTIVE Multiload 5 LFP • ECTIVE Multiload 7 LFP • ECTIVE Multiload 10 LFP • ECTIVE Multiload 12 LFP • ECTIVE Multiload 15 LFP • ECTIVE Multiload 20 LFP...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Herzlich Willkommen! Vielen Dank, dass Sie sich für ein ECTIVE Batterieladegerät Warnhinweise entschieden haben! Bitte beachten Sie, dass diese Anleitung für Funktionen die folgenden Modelle gilt: Funktionen - Ladestufen Erklärung der Ladeschritte Schaltmodustechnologie ECTIVE Multiload 5 LFP Schutzfunktionen ECTIVE Multiload 7 LFP Produktübersicht... -
Seite 3: Warnhinweise
Warnhinweise Warnhinweise • Während des Ladevorgangs können explosive Gase aus der • Dieses Gerät ist nicht für die Nutzung durch kleine Kinder Batterie austreten. Vermeiden Sie Flammen und Funken. oder gebrechliche Menschen bestimmt. Sorgen Sie für eine ausreichende Belüftung. • Es muss ausgeschlossen werden, dass kleine Kinder mit dem • Lesen Sie diese Anleitung vor dem Laden sorgfältig durch. -
Seite 4: Funktionen - Ladestufen
Funktionen - Ladestufen Funktionen - Ladestufen Die 8 Stufen sind: Stufe Grenzwerte 1. Soft Start 25% Strom bis 11V Max 30s 2. Hauptladung 100% Strom bis 13.8V Max 10h 3. Absorption/ Konstante 13.8V bis Strom auf 30 Minuten Restladung 15% abfällt Prüfung ob Spannung auf 12V 4. -
Seite 5: Erklärung Der Ladeschritte
Erklärung der Ladeschritte Erklärung der Ladeschritte 1 - Soft Start 7 - Erhaltungsladung Durch geregelte sanft ansteigende Spannungen wird ein Die Batterie wird gleichmäßig bei 13,8 V Erhaltungsspannung schonender Start in die Hauptladung gewährleistet. Dies schützt gehalten, ohne die Batterie zu überladen oder Sie zu schädigen. die Batterie und sorgt für eine verlängerte Lebensdauer. -
Seite 6: Schutzfunktionen
Produktübersicht Schutzfunktionen Verpolungsschutz Das 8-stufige automatische Ladegerät besteht aus den folgenden Schützt den Ausgang vor Funkenbildung bei unbeabsichtigtem ge- Komponenten: gensätzlichen Anschluss oder Kurzschluss. Macht das Ladegerät sicherer bei der Nutzung in der Umgebung von Batterien. 1. An-/Ausknopf 7. Netzkabel /-stecker 2. -
Seite 7: Ladestatusanzeige
Ladestatusanzeige Ladestatusanzeige Die LEDs auf dem Gerät leuchten und blinken in unterschiedlichen Ladestufe-LEDs Mustern und zeigen auf diese Weise die verschiedenen Ladestufen • Leuchtet und blinkt während des 8-stufigen Ladevorgangs. an. Nachfolgend sehen Sie die Tabelle der Blinkmuster. • Leuchtet konstant bei vollständiger Ladung. = dauerhaft leuchtend, = blinkend, —... -
Seite 8: Spezifikationen
Spezifikationen Spezifikationen Multiload 5 LFP Multiload 7 LFP Multiload 10 LFP Multiload 12 LFP Multiload 15 LFP Multiload 20 LFP Ladegeräte-Typ Ladegeräte-Typ 8-Stufen-Automatik 8-Stufen-Automatik Eingangsspannung Eingangsspannung 220 – 240 V~, 50/60 Hz 220 – 240 V~, 50/60 Hz Eingangsleistung 154 W... -
Seite 9: Ladeanleitung
Ladeanleitung Ladeanleitung 1. Falls der Ladevorgang unterbrochen wurde, drücken Sie die An/ Schritt 1 B: Anschluss innerhalb des Fahrzeugs Aus-Taste und starten Sie das Ladegerät neu. Ermitteln Sie, ob das Fahrzeug positiv (+) oder negativ (-) geerdet ist. Negativ geerdete Fahrzeuge haben ein Kabel (in der 2. -
Seite 10: Karosserie-Erdung
Ladeanleitung Karosserie-Erdung Positiv geerdet Die Erdungslasche sollte mit einem Erdungspunkt verbunden Verbinden Sie die SCHWARZE Leitung (Batterieklemme) des werden, die abhängig vom Standort des Batterieladegeräts zu Ladegeräts mit dem Minus-Pol der Batterie. Verbinden Sie die installieren ist. ROTE Leitung (Batterieklemme) des Ladegeräts mit der Fahrzeug- karosserie –... -
Seite 11: Montageanleitung
Karosserie-Erdung Montageanleitung Wenn die Ladeschritt-LED dauerhaft leuchtet, hat das Ladegerät 8-Stufen-Ladegeräte wurden ausschließlich für die Nutzung in In- die Erhaltungsladungsstufe erreicht. Sie können das Ladegerät nenräumen – geschützt vor Wettereinflüssen – hergestellt. Stel- an der Batterie angeschlossen lassen, ohne dass diese überlädt. len Sie sicher, dass sowohl das Ladegerät, als auch die Batterie Wenn die “Power”-LED blinkt ist ein Fehler aufgetreten. -
Seite 12: Dauerhafte Verdrahtung Zur Batterie
Dauerhafte Verdrahtung zur Batterie Dauerhafte Verdrahtung zur Batterie Um eine dauerhafte Installation zu ermöglichen, können die DC- Ladekabel dauerhaft mit der Batterie verbunden werden. Hierzu benötigen Sie: 2 Kabelschuhe, einen Sicherungshalter und eine Sicherung mit der gleichen oder doppelten Nennleistung des Aus- gangs des Ladegeräts (siehe unten). -
Seite 13: Regelbarer Ladestrom
Fehlercodes Regelbarer Ladestrom 12-Volt LiFePO Batterie Das ECTIVE Multiload LFP Ladegerät zeigt Fehlercodes durch Leuchten und Blinken einzelner LEDs nach folgendem Schema an: Ladestrom Kapazität (Ah) Ladezeit (Stunden) = dauerhaft leuchtend, = blinkend, — = kein Leuchten/Blinken ● ☼ 10 - 50... -
Seite 14: Häufig Gestellte Fragen
Achtung Häufig gestellte Fragen (FAQ) Wie stelle ich fest, ob die Batterie geladen ist? Verwenden Sie das Ladegerät immer in einer Umgebung, die Die LED der Ladestufe 7 oder 8 leuchtet dauerhaft. folgende Kriterien erfüllt: Ich habe das Ladegerät richtig verbunden, aber die LOAD-LED • Ausreichend belüftet leuchtet nicht. -
Seite 15: Entsorgung
Sicherheitshinweise Entsorgung • Eine aufgeladene Batterie kann explosive Gase abgeben. Vermeiden Sie Funkenbildung in der Nähe der Batterie. Wenn Batterien das Ende ihres Lebenszyklus erreichen, kann es zu einer Funkenbildung innerhalb der Batterie kommen. • Jede Batterie fällt früher oder später aus. Eine Batterie, die Bitte führen Sie das gesamte Verpackungsmaterial der fach- während des Ladevorgangs ausfällt, wird normalerweise von gerechten Entsorgung bzw. - Seite 16 Contents Welcome! Thank you for purchasing an ECTIVE Multiload battery charger. Warning Please note that this manual applies to the following devices: Features Charging Stages ECTIVE Multiload 5 LFP Explanation of the Charging Stages ECTIVE Multiload 7 LFP Switchmode Technology ECTIVE Multiload 10 LFP ECTIVE Multiload 12 LFP...
-
Seite 17: Warning
Warning Features • Explosive gases may escape from the battery during charging. 8 Stage Automatic Charging Prevent flames and sparks. Provide adequate ventilation. • This is a fully automatic battery charger with 8 charge stages. • Before charging, read the instructions. • Automatic charging protects your battery from being over- • For indoor use. -
Seite 18: Charging Stages
Charging Stages Funktionen - Ladestufen The 8 stages are: Stage Limit 1. Soft Start 25% current until 11V Max 30 s 2. Bulk 100% current until 13.8V Max 10 h Constant 13.8V until current 3. Absorption 30 minutes drops to 15% 4. -
Seite 19: Explanation Of The Charging Stages
Explanation of the Charging Stages Explanation of the Charging Stages 1 - Soft Start 8 - Maintain A preliminary charge processes that gently introduces power to Maintaining the battery at 95–100% capacity. The charger moni- the battery. This protects the battery and increases battery life. tors the battery voltage and gives a maintain when necessary to keep the battery fully charged. -
Seite 20: Protective Features
Product Overview Protective Features Reverse Polarity Protection The 8-stage automatic charging consists of the following Prevents the output leads from sparking due to accidental reverse components: connection or short circuit, making the charger safer to use around batteries. 1. On/Off Button 7. -
Seite 21: Charge Status Indicators
Charge Status Indicators Charge Status Indicators The LEDs on the device will illuminate and flash in various patterns Charging Stage LED to indicate the different stages of charging. The meaning of each • Illuminated and flashes during the 8 stage charging process. pattern in outlined in the table below. -
Seite 22: Specifications
Specifications Specifications Multiload 5 LFP Multiload 7 LFP Multiload 10 LFP Multiload 12 LFP Multiload 15 LFP Multiload 20 LFP Charger Type Charger Type 8 stage automatic 8 stage automatic Input Voltage Input Voltage 220 – 240 V~, 50/60 Hz 220 –... -
Seite 23: Charging Instructions
Charging Instructions Charging Instructions 1. When the charging process is interrupted, press the ON/OFF Step 1 B: Connection in the vehicle button, and then restart the charger. Determine if the vehicle is Positively (+) or Negatively (-) earthed. Negatively earthed vehicles have a cable (usually black) from the 2. -
Seite 24: Chassis-Earthing
Charging Instructions Chassis-Earthing Positively earthed The chassis earthing lug should be connected to an earting point Connect the BLACK lead (battery clip) from the charger to the which will depend on where the battery charger is installed. Negative (-) battery terminal. Connect the RED lead (battery clip) from the charger to the vehicle’s chassis away from the fuel line or In a vehicle: moving parts. -
Seite 25: Mounting Instructions
Chassis-Earthing Mounting Instructions Step 4: Disconnection 8 stage chargers are designed for indoor, out of weather Ensure the 220-240V AC mains switch is turned off and the charg- use only. Ensure that both charger and battery are in a well- er is disconnected from the 220-240V AC mains power. -
Seite 26: Permanent Wiring To Battery
Permanent Wiring to Battery Permanent Wiring to Battery It is possible to hard wire the DC charging leads to the battery for permanent installations. You will need 2 x ring terminals, an inline fuse holder and a fuse with a rating equal to or more than twice of the chargers output. -
Seite 27: Adjustable Charge Rates
Fault Codes Adjustable Charge Rates 12-Volt LiFePO Battery Should an error occur, the LEDs on the device will light up and flash in a number of ways to identify the possible cause of the fault: Battery Capacity Charging Time Charge Rate (Ah) (Hours) = permanently lit,... -
Seite 28: Frequently Asked Questions
Caution Frequently Asked Questions How do I know if the battery is charged? Alway place the battery charger in an environment which fulfills The charger’s stage 7 or stage 8 LED will illuminate (solid). the following conditions: I have connected the charger properly but the charging stage • Well ventilated. -
Seite 29: Disposal
Safety Advice Disposal Don’t leave any battery during charging unattended for a long- er period of time. • Ensure that the cabling does not jam or come into contact with hot surfaces or sharp edges. • This appliance is not designed for use by young children or people who cannot read or understand the manual unless they are under the supervision of a responsible person to ensure Please recycle or dispose of the packaging material for this prod-... - Seite 30 GmbH Robert-Bosch-Str. 1 ECTIVE.DE 71691 Freiberg am Neckar Germany © Batterium GmbH, Auflage/Edition 1, 11/2019...
-
Seite 31: Battery Charger
BATTERY CHARGER ECTIVE Multiload 5 LFP ECTIVE Multiload 7 LFP ECTIVE Multiload 10 LFP ECTIVE Multiload 12 LFP ECTIVE Multiload 15 LFP ECTIVE Multiload 20 LFP...
