CM 1
CHARGE MONITOR
FüR LADEBOOSTER
BEDIENUNGSANLEITUNG
Funktionsweise

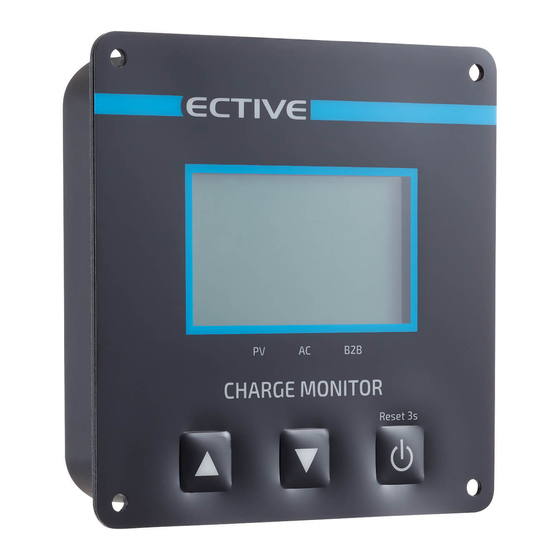

Der ECTIVE Charge Monitor kann an einen Ladebooster ange-
schlossen werden, um folgende Werte anzuzeigen: Ladestrom
(A), Batteriespannung (V), Ladeleistung (W), Ladung (Ah, Wh).
Bitte lesen Sie vor Verwendung des Geräts diese Bedienungs-
anleitung und die Sicherheitshinweise vollständig durch.
Anschluss und Inbetriebnahme
Verbinden Sie den Charge Monitor per Steuerleitung mit dem
Batterie-Ladebooster gemäß den entsprechenden
Sicherheitshinweisen.
Die Stromversorgung des Charge Monitors erfolgt über den
Ladebooster.
Das Display kann sich entweder im Standby-Modus befinden
(keine Anzeige von Werten), oder im Anzeige-Modus mit oder
ohne Hintergrundbeleuchtung. Nach 3 Minuten ohne Eingabe
schaltet sich die Beleuchtung automatisch ab. Betätigen einer
Taste aktiviert die Beleuchtung wiederum. Ein- und Ausschalten
der Anzeige erfolgt über die Ein-Aus-Taste:
Einstellen der Leuchtkraft
1)
oder
3 Sekunden gedrückt halten.
2a)
kurz drücken: Helligkeit erhöhen.
2b)
kurz drücken: Helligkeit verringern.
3)
kurz drücken: Änderungen speichern.
Bedienungshinweise
und
- Die Anzeige wechselt zwischen Werten.
Verwendung mit ECTIVE BB 30 oder BB 60:
Während der Batterie-zu-Batterie-Ladung zeigt der Pfeil auf
dem Display auf "B2B", bei AC-Ladung zeigt er auf"AC".
Verwendung mit ECTIVE SBB 30 oder SBB 60:
Während der Batterie-zu-Batterie-Ladung zeigt der Pfeil auf
dem Display auf "B2B", bei Solarladung zeigt er auf"PV". Findet
keine Ladung statt, wird kein Pfeil-Symbol angezeigt.
Die Balkenanzeige auf dem Display repräsentieren die aktuelle
Intensität des Solarpaneels. Stellen Sie den 100%-Wert ein, in-
dem Sie die Anzeige auf Ladestrom (A) stellen und 3 Sekunden
lang den
Knopf drücken.
Das Sonnen-Symbol auf dem Display zeigt den Betriebszustand
des Solarladereglers an.
• Keine Sonne: Keine Solarleistung (z.B. nachts)
• Volle Sonne: Normale Ladung findet statt.
• Blinkende Sonne: Entweder überschreitet die Solarleistung
das Maximum des Reglers oder es findet Konstantspannung-
sladung oder Erhaltungsladung statt.
Technische Daten
Nennspannung
Betriebsspannungsbereich
Stromaufnahme
(je nach Beleuchtung)
Display-Anzeigefläche (mm)
Abmessungen (mm)
Gewicht
Der ECTIVE CM1 Charge Monitor ist kompatibel mit den
folgenden ECTIVE Batterie-Ladeboostern:
ECTIVE BB 30, BB 60, SBB 30, SBB 60
ECTIVE.DE
12 V / 24 V
8 - 32 V
3-30 mA
51 x 30
90 x 90 x 30
75 g
batterium GmbH | Robert-Bosch-Str. 1
71691 Freiberg am Neckar | Deutschland
