- Seite 1 Topvex SF02-S12 Lüftungsgerät Betriebs- und Wartungsanleitung Aus dem Englischen übersetztes Dokument | 1303232 · A002...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 1303232 | A002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnhinweise ..........1 Produktbeschreibung ........2 Interne Komponenten ......2 Beschreibung der internen Komponenten ........2 2.2.1 Ventilator .........2 2.2.2 Zuluftfilter ........2 2.2.3 Druckwächter Filter.....2 2.2.4 Temperatursensor ......2 Heizregister ..........3 2.3.1 Wasserheizregister .....3 2.3.2 Elektrische Heizung.....3 Elektrischer Anschlusskasten, Komponenten ........4 Beschreibung der Bedieneinheit ......4 Bedieneinheit ........4 3.1.1 Bedienen der... -
Seite 5: Warnhinweise
Warnhinweise | Warnhinweise Die folgenden Hinweise kommen in den verschiedenen Abschnitten des Dokuments vor: Gefahr • Weist auf eine potenziell oder unmittelbar gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. Warnung • Weist auf eine potenziell gefährliche Situation hin, die zu leichten oder mittelschweren Verletzungen führen kann. -
Seite 6: Produktbeschreibung

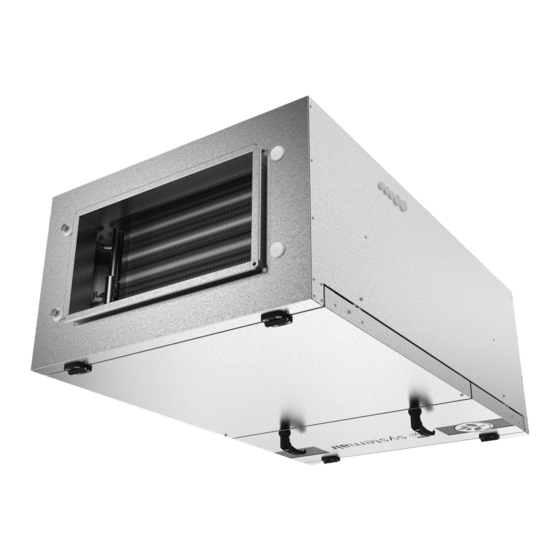

| Produktbeschreibung Produktbeschreibung Interne Komponenten Filter, Zuluft Ventilator, Zuluft Heizung, elektrisch oder Wasser Elektrischer Anschlusskasten Druckwächter Filter Luftstromsensor (nur EL-Geräte) Außenluftsensor Kanalanschluss, Außenluft Kanalanschluss , Zuluft Beschreibung der internen Komponenten 2.2.1 Ventilator Der Ventilator verfügt über EC-Außenläufermotoren, die stufenlos geregelt werden. Es ist möglich, die Drehzahl je nach Programmierung des Wochenplans in zwei Stufen (voll/halb) zu programmieren. -
Seite 7: Heizregister
Produktbeschreibung | Heizregister Warnung • Selbst wenn das Gerät von der Netzstromversorgung getrennt ist, besteht noch immer Verletzungsgefahr aufgrund rotierender Teile, die noch nicht vollständig zum Stillstand gekommen sind. • Achten Sie während der Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzkleidung. •... -
Seite 8: Elektrischer Anschlusskasten, Komponenten
| Beschreibung der Bedieneinheit Elektrischer Anschlusskasten, Komponenten Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. Vorsicht Stellen Sie sicher, dass bei einer Montage des Geräts in einer Zwischendecke nicht die Klappe herunterfällt. -
Seite 9: Bedienen Der Bedieneinheit
Beschreibung der Bedieneinheit | 3.1.1 Bedienen der Bedieneinheit Bild 2 Die Bedieneinheit Position Erklärung Alarm-Taste: Ermöglicht Zugang zur Alarmliste. Alarm-LED: Zeigt Alarm durch blinkendes rotes Licht an. Schreiben-LED: Zeigt durch blinkendes gelbes Licht an, dass Parameter eingestellt oder geändert werden können. OK-Taste: Drücken Sie diese Taste, damit Sie Parameter ändern oder einstellen können, sofern dies möglich ist. -
Seite 10: Inbetriebnahme
| Inbetriebnahme Inbetriebnahme Vor Inbetriebsetzung des Systems Überprüfen Sie nach Abschluss der Installation, dass: • das Gerät gemäß der Installationsanleitung installiert wurde • das Gerät richtig verkabelt wurde • Schalldämpfer installiert wurden und dass das Kanalsystem korrekt an das Gerät angeschlossen wurde. •... - Seite 11 Zum Öffnen der Service-Ebene verwenden Sie Code 2222 im Menü "Benutzerrechte". Zum Öffnen der Benutzerebene verwenden Sie Code 1111. Zum Öffnen der Administrator-Ebene verwenden Sie Code 3333 im „Konfigurationsmenü“. Hinweis! Informationen zu den erweiterten Einstellungen entnehmen Sie bitte dem "Allgemeinen Inbetriebnahmeprotokoll" unter www.systemair.com, Online-Katalog. 1303232 | A002...
-
Seite 12: Menü-Übersicht
| Inbetriebnahme Menü-Übersicht Die nachstehende Menü-Übersicht zeigt Benutzer-, Service- und Admin-Ebene an. Die Übersicht der Teile, die nur ein- zelne Ebenen betreffen, ist mit einer anderen Hintergrundfarbe markiert. Hinweis! Weitere Informationen und zusätzliche Konfigurationsalternativen finden Sie im Corrigo-Handbuch im Kapitel zur Lüftung. Zum Anmelden auf Zum Anmelden auf Zum Anmelden auf... - Seite 13 Inbetriebnahme | Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen → Alarmprotokoll mit Uhrzeit und Alarmereignisse Datum, an dem die Alarme aufgetreten sind. Sie können in der Liste nach oben und unten navigieren, indem Sie auf ↑↓ drücken. →AI →Input/Output Status der Analogeingänge. →DI Status der Digitaleingänge.
- Seite 14 | Inbetriebnahme Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen Außentemp.komp. Stellen Sie die Kompensierung des Soll 1 ZV-Drucks für die einstellbare —20°C = 0 Pa Außenlufttemperatur ein. Die 10 ℃ = 0 Pa Außentemperaturkompensierung Act. Comp: 0 Pa ist linear und wird mittels zweier Parameterpaare eingestellt, die den Wert der Kompensierung bei zwei unterschiedlichen...
- Seite 15 Inbetriebnahme | Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen → Ferien Stellen Sie bis zu 24 separate Ferien (MM:TT) 1:01–01 — 01–02 mögliche Ferienperioden für ein 2:01–01 — 01–01 ganzes Jahr ein. Eine Ferienperiode kann eine 3:01–01 — 01–01 beliebige Anzahl von einem und mehreren aufeinanderfolgenden Tagen sein.
- Seite 16 | Inbetriebnahme Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen Stellen Sie die Pumpenregelung für P1–Heizung Auto das Heizregister auf Auto, An oder P1–Kühlung Stellen Sie die Pumpenregelung für Auto das Kühlregister auf Auto, An oder Brandschutzklap- Stellen Sie die Brandschutzklappe auf Auto, Öffnen oder Auto Schließen Hinweis!
- Seite 17 Inbetriebnahme | Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen → Frostschutz Status für Frostschutz. Active Wenn die Betriebsart „Aus“ SW Absch.betr: ausgewählt wurde. 25,0 °C Beim Abschalten des Reglers wird P-Band aktiv: 5,0 °C der Ausgang für die Heizung weiterhin angesteuert um eine konstante, einstellbare Temperatur am Frostschutzsensor des Warmwasserheizregisters zu...
- Seite 18 | Inbetriebnahme Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen → Stellen Sie die Art der Control function Control function Mode: Temperaturregelungsfunktion ein, Supply air control unter der das Gerät betrieben werden soll. Wählen Sie zwischen Supply air control, Outdoor comp. supply Mehr Informationen in Kapitel 4.4 Fan control Frequency manual...
- Seite 19 Inbetriebnahme | Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen Stellen Sie die Start- und Stoppzeit Start-/Stoppzeit für die Funktion Freie Kühlung ein Freie Nachtkühl. Zum Beispiel Start: 0 und Start: 0 Stopp: 7 Stopp: 6 bedeutet, dass die Sequenz der freien Kühlung zwischen 00:00 und 06:00 Uhr aktiv ist.
- Seite 20 | Inbetriebnahme Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen Aktivierungsebene 1/2–Drehz.: 800 ppm 1/1–Drehz.: 1000 Stellen Sie die Aktivierungsebene bei 1/2 Drehzahl ein Diff.: 160 ppm Stellen Sie die Aktivierungsebene bei 1/1 Drehzahl ein Stellen Sie den zulässigen Differenzwert ein. Sequenz mit CO2- Die CO2/VOC-Regelung kann mit Klappensteuerung verwendet Regelung...
-
Seite 21: Möglichkeiten Zur Temperaturregelung
Inbetriebnahme | Hauptmenüpunkt Untermenüpunkt 1 Untermenüpunkt 2 Erklärungen → Stellen Sie die Funktionen ein und Function Port1 Communication Slave passen Sie die Kommunikationseinstellungen Slave, Expansion unit, Freq conv/Press tran, External display, Exp and freq conv oder Exp and ext display an. →... -
Seite 22: Freie Kühlung
| Wartung Freie Kühlung Diese Funktion wird während der Wärmeperiode verwendet, um das Gebäude mittels kalter Außenluft, d.h. in der Nacht, abzukühlen und dabei Energie zu sparen. Hinweis! Folgendes trifft nur zu, wenn die Funktion Freie Kühlung im Programmmenü auf Aktiv eingestellt wurde. Damit die freie Kühlungsfunktion funktioniert sind insgesamt 3 Temperatursensoren (Außen-, Zuluft und Abluft/Raum) erforderlich. -
Seite 23: Auswechseln Der Luftfilter
Der Taschenfilter kann nicht gereinigt werden, sondern muss bei Bedarf ausgewechselt werden. Neue Filter können bei Systemair bestellt werden. Die Filterstandzeit hängt von der Luftverschmutzung am Installationsort ab. Ein Differenz- druckschalter weist darauf hin, wann die Filter gewechselt werden müssen. Dies wird auf der Bedieneinheit einen Alarm auslösen. -
Seite 24: Überprüfen Des Ventilators
| Wartung Überprüfen des Ventilators Auch wenn die vorgeschriebenen Wartungsarbeiten wie z. B. das Auswechseln der Filter durchgeführt werden, können sich dennoch Staub und Fett langsam im Ventilator ansammeln. Dadurch wird die Leistung gemindert. Der Ventilator kann mit einem Tuch oder einem weichen Pinsel gereinigt werden. Verwenden Sie kein Wasser. Zur Be- seitigung von Ablagerungen, die sich sonst nur schwer entfernen lassen, eignet sich Brennspiritus. -
Seite 25: Auswechseln Der Internen Batterie
Wartung | Hinweis! Zusätzlich muss die Dachhaube einmal pro Jahr überprüft und bei Bedarf gereinigt werden. Auswechseln der internen Batterie Hinweis! Bevor ein Austausch der Batterie vorgenommen werden kann, sind Maßnahmen gegen eine elektrostatische Entladung (z. B. geerdetes Armband) zu ergreifen! Wenn der Alarm "Interne Batterie"... -
Seite 26: Fehlersuche
| Fehlersuche Fehlersuche Bei auftretenden Fehlern führen Sie bitte erst folgende Kontrollen durch, bevor Sie sich mit dem Kundendienst in Ver- bindung setzen. Überprüfen Sie die Bedieneinheit stets auf aktive Alarme. 1. Der Ventilator läuft nicht an. • Überprüfen Sie, ob die Sicherungen nicht defekt sind. •... -
Seite 27: Alarme
Ver. A Topvex XXXX 1. Artikelnummer 230/400V 25 A 50Hz 2. Fertigungsauftragsnummer 4016 W IP23 225kg 3. Fortlaufende Nummer 16kW 16kW 4. Fertigungsdatum 5. Produktcode Serial. no: 1234/567891-0001/140214 (Produktspezifikation) Systemair Sverige AB Industrivägen 3 SE-73930 Skinnskatteberg www.systemair.com Sweden 1303232 | A002... - Seite 28 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
