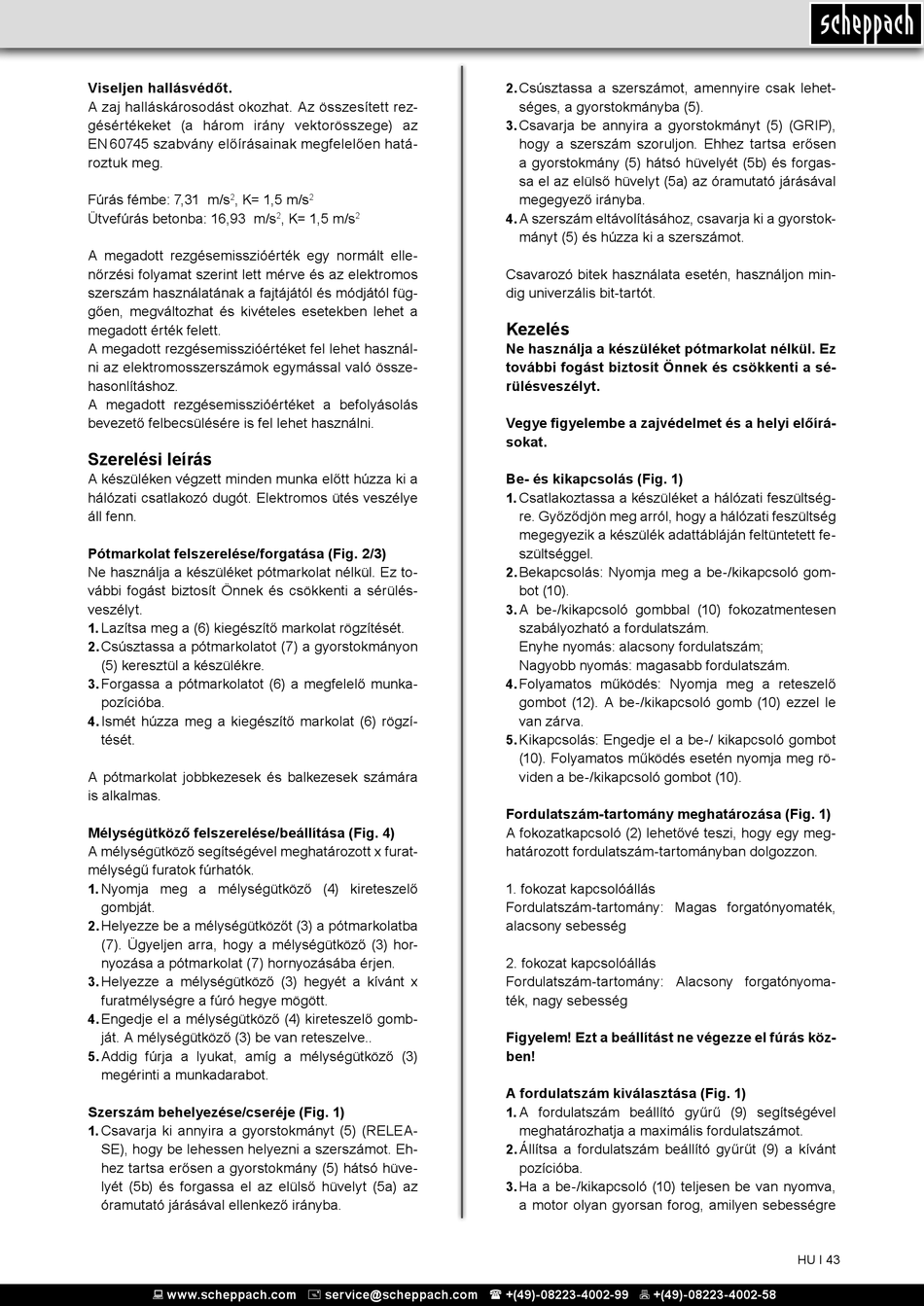

Viseljen hallásvédőt.
A zaj halláskárosodást okozhat. Az összesített rez-
gésértékeket (a három irány vektorösszege) az
EN 60745 szabvány előírásainak megfelelően hatá-
roztuk meg.
Fúrás fémbe: 7,31 m/s , K= 1,5 m/s
2
Ütvefúrás betonba: 16,93 m/s
A megadott rezgésemisszióérték egy normált elle-
nőrzési folyamat szerint lett mérve és az elektromos
szerszám használatának a fajtájától és módjától füg-
gően, megváltozhat és kivételes esetekben lehet a
megadott érték felett.
A megadott rezgésemisszióértéket fel lehet használ-
ni az elektromosszerszámok egymással való össze-
hasonlításhoz.
A megadott rezgésemisszióértéket a befolyásolás
bevezető felbecsülésére is fel lehet használni.
Szerelési leírás
A készüléken végzett minden munka előtt húzza ki a
hálózati csatlakozó dugót. Elektromos ütés veszélye
áll fenn.
Pótmarkolat felszerelése/forgatása (Fig. 2/3)
Ne használja a készüléket pótmarkolat nélkül. Ez to-
vábbi fogást biztosít Önnek és csökkenti a sérülés-
veszélyt.
1. Lazítsa meg a (6) kiegészítő markolat rögzítését.
2. Csúsztassa a pótmarkolatot (7) a gyorstokmányon
(5) keresztül a készülékre.
Forgassa a pótmarkolatot (6) a megfelelő munka-
3.
pozícióba.
Ismét húzza meg a kiegészítő markolat (6) rögzí-
4.
tését.
A pótmarkolat jobbkezesek és balkezesek számára
is alkalmas.
Mélységütköző felszerelése/beállítása (Fig. 4)
A mélységütköző segítségével meghatározott x furat-
mélységű furatok fúrhatók.
1. Nyomja meg a mélységütköző (4) kireteszelő
gombját.
Helyezze be a mélységütközőt (3) a pótmarkolatba
2.
(7). Ügyeljen arra, hogy a mélységütköző (3) hor-
nyozása a pótmarkolat (7) hornyozásába érjen.
3. Helyezze a mélységütköző (3) hegyét a kívánt x
furatmélységre a fúró hegye mögött.
4. Engedje el a mélységütköző (4) kireteszelő gomb-
ját. A mélységütköző (3) be van reteszelve..
Addig fúrja a lyukat, amíg a mélységütköző (3)
5.
megérinti a munkadarabot.
Szerszám behelyezése/cseréje (Fig. 1)
1. Csavarja ki annyira a gyorstokmányt (5) (RELEA-
SE), hogy be lehessen helyezni a szerszámot. Eh-
hez tartsa erősen a gyorstokmány (5) hátsó hüve-
lyét (5b) és forgassa el az elülső hüvelyt (5a) az
óramutató járásával ellenkező irányba.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
2
, K= 1,5 m/s
2 2
Csúsztassa a szerszámot, amennyire csak lehet-
2.
séges, a gyorstokmányba (5).
3. Csavarja be annyira a gyorstokmányt (5) (GRIP),
hogy a szerszám szoruljon. Ehhez tartsa erősen
a gyorstokmány (5) hátsó hüvelyét (5b) és forgas-
sa el az elülső hüvelyt (5a) az óramutató járásával
megegyező irányba.
A szerszám eltávolításához, csavarja ki a gyorstok-
4.
mányt (5) és húzza ki a szerszámot.
Csavarozó bitek használata esetén, használjon min-
dig univerzális bit-tartót.
Kezelés
Ne használja a készüléket pótmarkolat nélkül. Ez
további fogást biztosít Önnek és csökkenti a sé-
rülésveszélyt.
Vegye figyelembe a zajvédelmet és a helyi előírá-
sokat.
Be- és kikapcsolás (Fig. 1)
1. Csatlakoztassa a készüléket a hálózati feszültség-
re. Győződjön meg arról, hogy a hálózati feszültség
megegyezik a készülék adattábláján feltüntetett fe-
szültséggel.
Bekapcsolás: Nyomja meg a be-/kikapcsoló gom-
2.
bot (10).
3. A be-/kikapcsoló gombbal (10) fokozatmentesen
szabályozható a fordulatszám.
Enyhe nyomás: alacsony fordulatszám;
Nagyobb nyomás: magasabb fordulatszám.
Folyamatos működés: Nyomja meg a reteszelő
4.
gombot (12). A be-/kikapcsoló gomb (10) ezzel le
van zárva.
5. Kikapcsolás: Engedje el a be-/ kikapcsoló gombot
(10). Folyamatos működés esetén nyomja meg rö-
viden a be-/kikapcsoló gombot (10).
Fordulatszám-tartomány meghatározása (Fig. 1)
A fokozatkapcsoló (2) lehetővé teszi, hogy egy meg-
határozott fordulatszám-tartományban dolgozzon.
1. fokozat kapcsolóállás
Fordulatszám-tartomány: Magas forgatónyomaték,
alacsony sebesség
2. fokozat kapcsolóállás
Fordulatszám-tartomány: Alacsony forgatónyoma-
ték, nagy sebesség
Figyelem! Ezt a beállítást ne végezze el fúrás köz-
ben!
A fordulatszám kiválasztása (Fig. 1)
1. A fordulatszám beállító gyűrű (9) segítségével
meghatározhatja a maximális fordulatszámot.
Állítsa a fordulatszám beállító gyűrűt (9) a kívánt
2.
pozícióba.
Ha a be-/kikapcsoló (10) teljesen be van nyomva,
3.
a motor olyan gyorsan forog, amilyen sebességre
HU І 43
