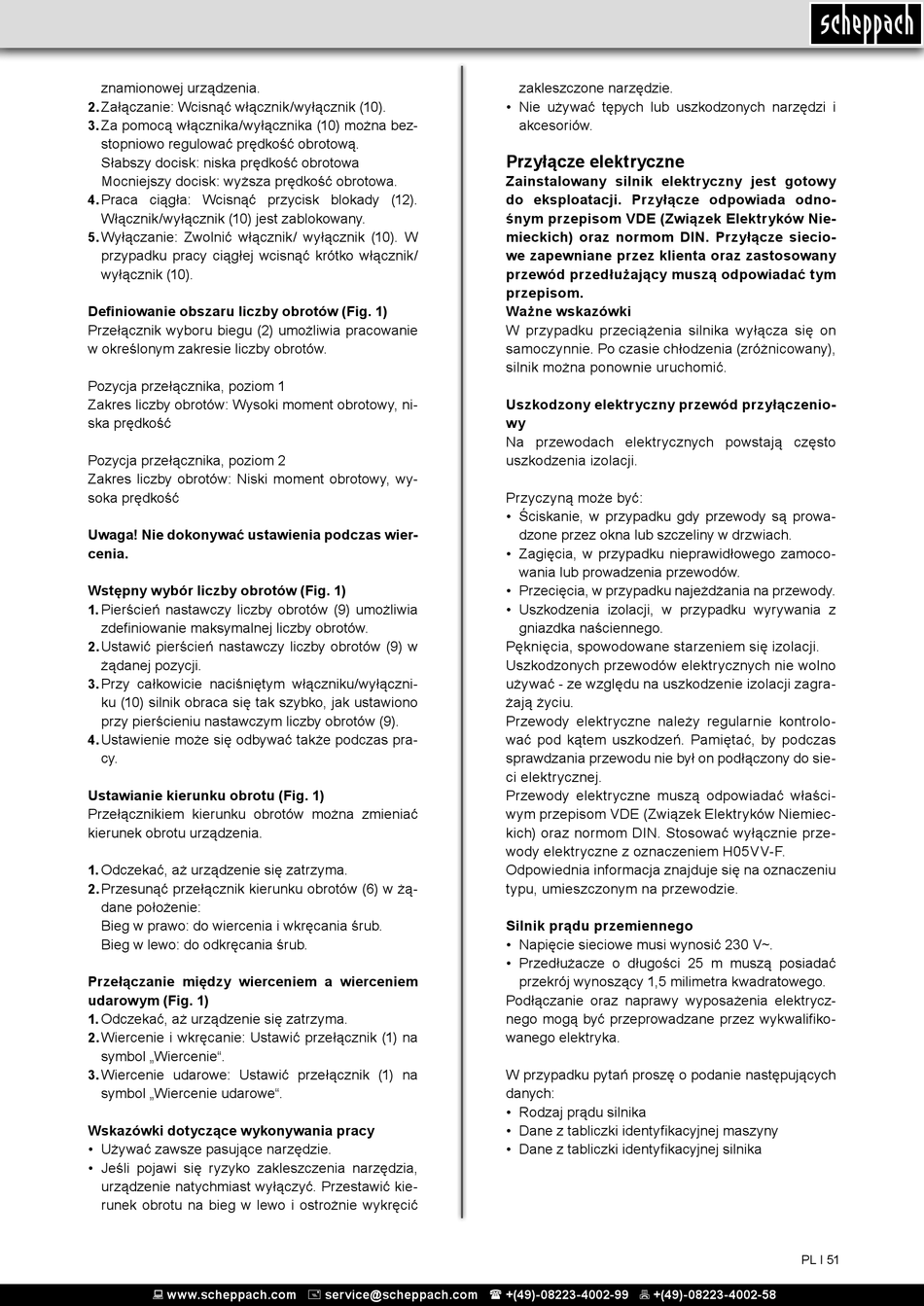

Scheppach DI850 Originalbetriebsanleitung Seite 51

znamionowej urządzenia.
Załączanie: Wcisnąć włącznik/wyłącznik (10).
2.
3. Za pomocą włącznika/wyłącznika (10) można bez-
stopniowo regulować prędkość obrotową.
Słabszy docisk: niska prędkość obrotowa
Mocniejszy docisk: wyższa prędkość obrotowa.
Praca ciągła: Wcisnąć przycisk blokady (12).
4.
Włącznik/wyłącznik (10) jest zablokowany.
5. Wyłączanie: Zwolnić włącznik/ wyłącznik (10). W
przypadku pracy ciągłej wcisnąć krótko włącznik/
wyłącznik (10).
Definiowanie obszaru liczby obrotów (Fig. 1)
Przełącznik wyboru biegu (2) umożliwia pracowanie
w określonym zakresie liczby obrotów.
Pozycja przełącznika, poziom 1
Zakres liczby obrotów: Wysoki moment obrotowy, ni-
ska prędkość
Pozycja przełącznika, poziom 2
Zakres liczby obrotów: Niski moment obrotowy, wy-
soka prędkość
Uwaga! Nie dokonywać ustawienia podczas wier-
cenia.
Wstępny wybór liczby obrotów (Fig. 1)
1. Pierścień nastawczy liczby obrotów (9) umożliwia
zdefiniowanie maksymalnej liczby obrotów.
2. Ustawić pierścień nastawczy liczby obrotów (9) w
żądanej pozycji.
Przy całkowicie naciśniętym włączniku/wyłączni-
3.
ku (10) silnik obraca się tak szybko, jak ustawiono
przy pierścieniu nastawczym liczby obrotów (9).
4. Ustawienie może się odbywać także podczas pra-
cy.
Ustawianie kierunku obrotu (Fig. 1)
Przełącznikiem kierunku obrotów można zmieniać
kierunek obrotu urządzenia.
1. Odczekać, aż urządzenie się zatrzyma.
2. Przesunąć przełącznik kierunku obrotów (6) w żą-
dane położenie:
Bieg w prawo: do wiercenia i wkręcania śrub.
Bieg w lewo: do odkręcania śrub.
Przełączanie między wierceniem a wierceniem
udarowym (Fig. 1)
1. Odczekać, aż urządzenie się zatrzyma.
Wiercenie i wkręcanie: Ustawić przełącznik (1) na
2.
symbol „Wiercenie".
Wiercenie udarowe: Ustawić przełącznik (1) na
3.
symbol „Wiercenie udarowe".
Wskazówki dotyczące wykonywania pracy
• Używać zawsze pasujące narzędzie.
• Jeśli pojawi się ryzyko zakleszczenia narzędzia,
urządzenie natychmiast wyłączyć. Przestawić kie-
runek obrotu na bieg w lewo i ostrożnie wykręcić
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
zakleszczone narzędzie.
• Nie używać tępych lub uszkodzonych narzędzi i
akcesoriów.
Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy
do eksploatacji. Przyłącze odpowiada odno-
śnym przepisom VDE (Związek Elektryków Nie-
mieckich) oraz normom DIN. Przyłącze siecio-
we zapewniane przez klienta oraz zastosowany
przewód przedłużający muszą odpowiadać tym
przepisom.
Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on
samoczynnie. Po czasie chłodzenia (zróżnicowany),
silnik można ponownie uruchomić.
Uszkodzony elektryczny przewód przyłączenio-
wy
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
Pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagra-
żają życiu.
Przewody elektryczne należy regularnie kontrolo-
wać pod kątem uszkodzeń. Pamiętać, by podczas
sprawdzania przewodu nie był on podłączony do sie-
ci elektrycznej.
Przewody elektryczne muszą odpowiadać właści-
wym przepisom VDE (Związek Elektryków Niemiec-
kich) oraz normom DIN. Stosować wyłącznie prze-
wody elektryczne z oznaczeniem H05VV-F.
Odpowiednia informacja znajduje się na oznaczeniu
typu, umieszczonym na przewodzie.
Silnik prądu przemiennego
• Napięcie sieciowe musi wynosić 230 V~.
• Przedłużacze o długości 25 m muszą posiadać
przekrój wynoszący 1,5 milimetra kwadratowego.
Podłączanie oraz naprawy wyposażenia elektrycz-
nego mogą być przeprowadzane przez wykwalifiko-
wanego elektryka.
W przypadku pytań proszę o podanie następujących
danych:
• Rodzaj prądu silnika
• Dane z tabliczki identyfikacyjnej maszyny
• Dane z tabliczki identyfikacyjnej silnika
PL І 51
