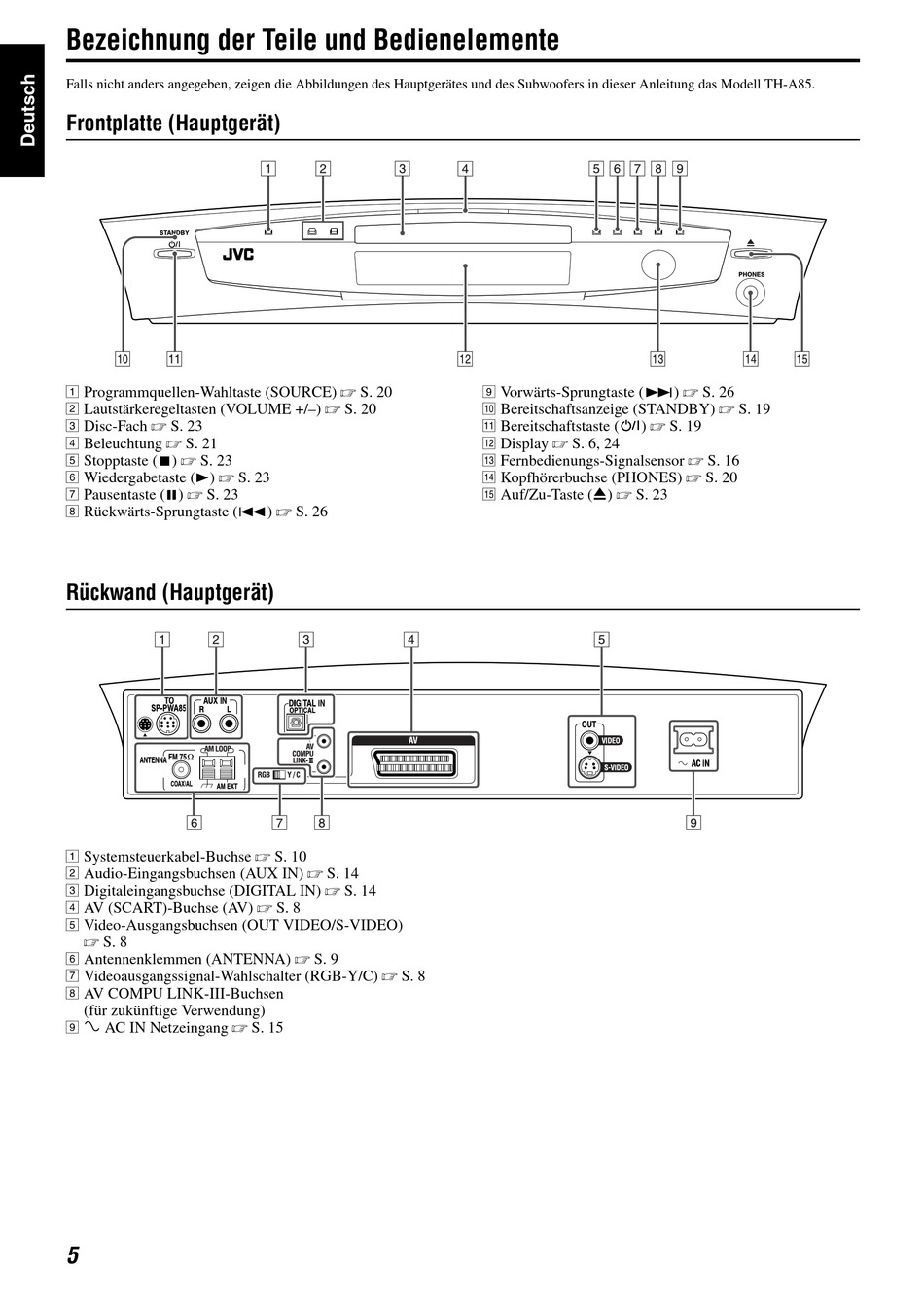

Bezeichnung der Teile und Bedienelemente
Falls nicht anders angegeben, zeigen die Abbildungen des Hauptgerätes und des Subwoofers in dieser Anleitung das Modell TH-A85.
Frontplatte (Hauptgerät)
A Programmquellen-Wahltaste (SOURCE) A S. 20
B Lautstärkeregeltasten (VOLUME +/–) A S. 20
C Disc-Fach A S. 23
D Beleuchtung A S. 21
E Stopptaste (7) A S. 23
F Wiedergabetaste (3) A S. 23
G Pausentaste (8) A S. 23
H Rückwärts-Sprungtaste (4) A S. 26
Rückwand (Hauptgerät)
A Systemsteuerkabel-Buchse A S. 10
B Audio-Eingangsbuchsen (AUX IN) A S. 14
C Digitaleingangsbuchse (DIGITAL IN) A S. 14
D AV (SCART)-Buchse (AV) A S. 8
E Video-Ausgangsbuchsen (OUT VIDEO/S-VIDEO)
A S. 8
F Antennenklemmen (ANTENNA) A S. 9
G Videoausgangssignal-Wahlschalter (RGB-Y/C) A S. 8
H AV COMPU LINK-III-Buchsen
(für zukünftige Verwendung)
I Ó AC IN Netzeingang A S. 15
5
I Vorwärts-Sprungtaste (¢) A S. 26
J Bereitschaftsanzeige (STANDBY) A S. 19
K Bereitschaftstaste (F) A S. 19
L Display A S. 6, 24
M Fernbedienungs-Signalsensor A S. 16
N Kopfhörerbuchse (PHONES) A S. 20
O Auf/Zu-Taste (0) A S. 23
