Inbetriebnahme

Anschlüsse
• Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
• Bitte schlagen Sie in der Bedienungsanleitung jedes anzuschließenden Gerätes nach, da die Buchsen an verschiedenen Geräten oft auf
unterschiedliche Weise beschriftet sind.

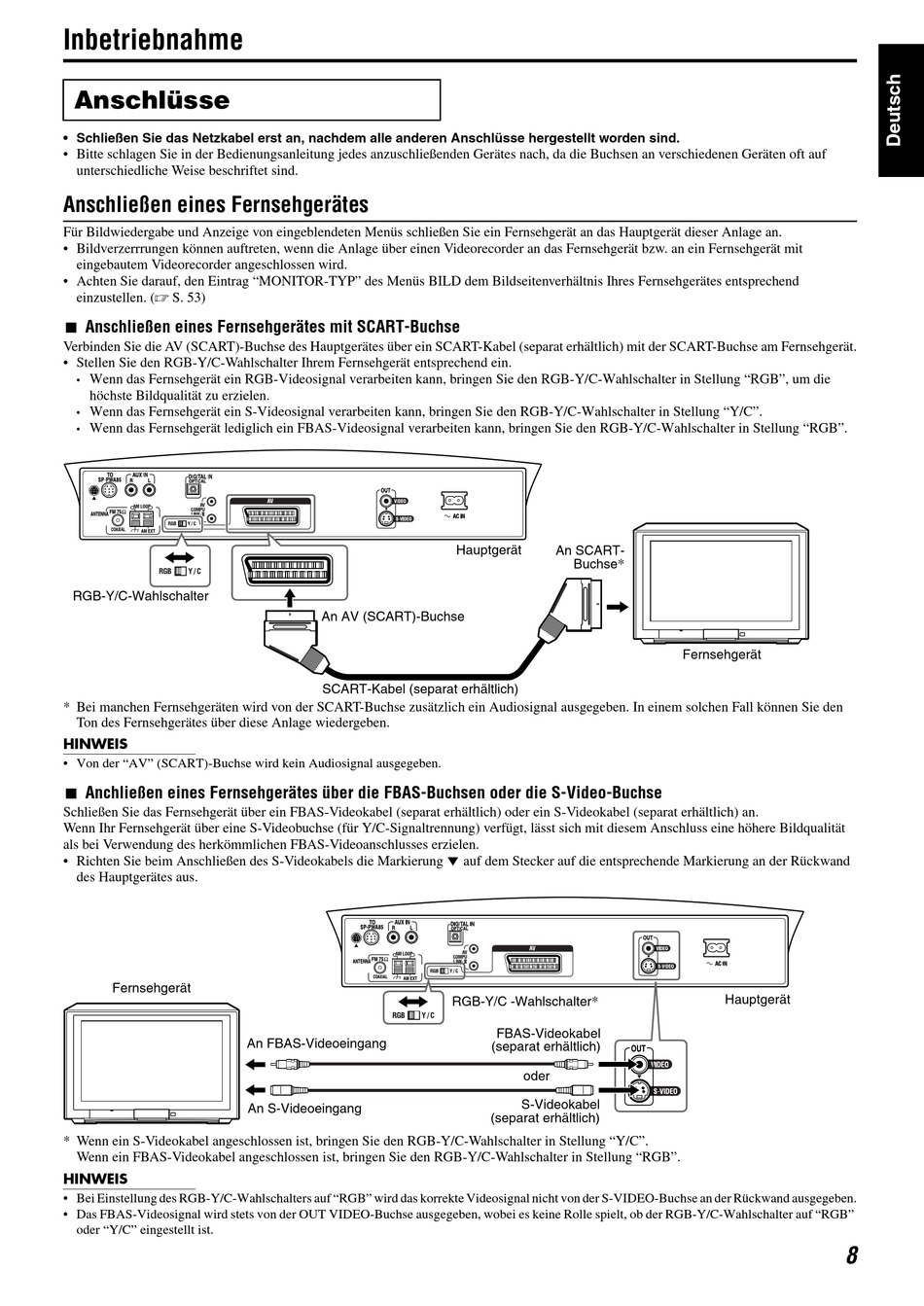

Anschließen eines Fernsehgerätes
Für Bildwiedergabe und Anzeige von eingeblendeten Menüs schließen Sie ein Fernsehgerät an das Hauptgerät dieser Anlage an.
• Bildverzerrrungen können auftreten, wenn die Anlage über einen Videorecorder an das Fernsehgerät bzw. an ein Fernsehgerät mit
eingebautem Videorecorder angeschlossen wird.
• Achten Sie darauf, den Eintrag "MONITOR-TYP" des Menüs BILD dem Bildseitenverhältnis Ihres Fernsehgerätes entsprechend
einzustellen. (A S. 53)
7 Anschließen eines Fernsehgerätes mit SCART-Buchse
Verbinden Sie die AV (SCART)-Buchse des Hauptgerätes über ein SCART-Kabel (separat erhältlich) mit der SCART-Buchse am Fernsehgerät.
• Stellen Sie den RGB-Y/C-Wahlschalter Ihrem Fernsehgerät entsprechend ein.
Wenn das Fernsehgerät ein RGB-Videosignal verarbeiten kann, bringen Sie den RGB-Y/C-Wahlschalter in Stellung "RGB", um die
•
höchste Bildqualität zu erzielen.
Wenn das Fernsehgerät ein S-Videosignal verarbeiten kann, bringen Sie den RGB-Y/C-Wahlschalter in Stellung "Y/C".
•
Wenn das Fernsehgerät lediglich ein FBAS-Videosignal verarbeiten kann, bringen Sie den RGB-Y/C-Wahlschalter in Stellung "RGB".
•
RGB-Y/C-Wahlschalter
* Bei manchen Fernsehgeräten wird von der SCART-Buchse zusätzlich ein Audiosignal ausgegeben. In einem solchen Fall können Sie den
Ton des Fernsehgerätes über diese Anlage wiedergeben.
HINWEIS
• Von der "AV" (SCART)-Buchse wird kein Audiosignal ausgegeben.
7 Anchließen eines Fernsehgerätes über die FBAS-Buchsen oder die S-Video-Buchse
Schließen Sie das Fernsehgerät über ein FBAS-Videokabel (separat erhältlich) oder ein S-Videokabel (separat erhältlich) an.
Wenn Ihr Fernsehgerät über eine S-Videobuchse (für Y/C-Signaltrennung) verfügt, lässt sich mit diesem Anschluss eine höhere Bildqualität
als bei Verwendung des herkömmlichen FBAS-Videoanschlusses erzielen.
• Richten Sie beim Anschließen des S-Videokabels die Markierung / auf dem Stecker auf die entsprechende Markierung an der Rückwand
des Hauptgerätes aus.
Fernsehgerät
* Wenn ein S-Videokabel angeschlossen ist, bringen Sie den RGB-Y/C-Wahlschalter in Stellung "Y/C".
Wenn ein FBAS-Videokabel angeschlossen ist, bringen Sie den RGB-Y/C-Wahlschalter in Stellung "RGB".
HINWEIS
• Bei Einstellung des RGB-Y/C-Wahlschalters auf "RGB" wird das korrekte Videosignal nicht von der S-VIDEO-Buchse an der Rückwand ausgegeben.
• Das FBAS-Videosignal wird stets von der OUT VIDEO-Buchse ausgegeben, wobei es keine Rolle spielt, ob der RGB-Y/C-Wahlschalter auf "RGB"
oder "Y/C" eingestellt ist.
An AV (SCART)-Buchse
SCART-Kabel (separat erhältlich)
An FBAS-Videoeingang
An S-Videoeingang
Hauptgerät
An SCART-
*
Buchse
RGB-Y/C -Wahlschalter *
FBAS-Videokabel
(separat erhältlich)
oder
S-Videokabel
(separat erhältlich)
Fernsehgerät
Hauptgerät
8
