Montageanleitung GEMÜ 1106

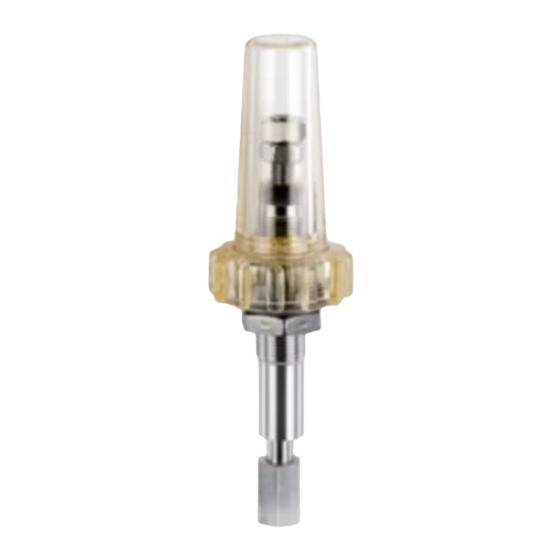

Hub- und Schließbegrenzung für GEMÜ 650
8
5
4
12

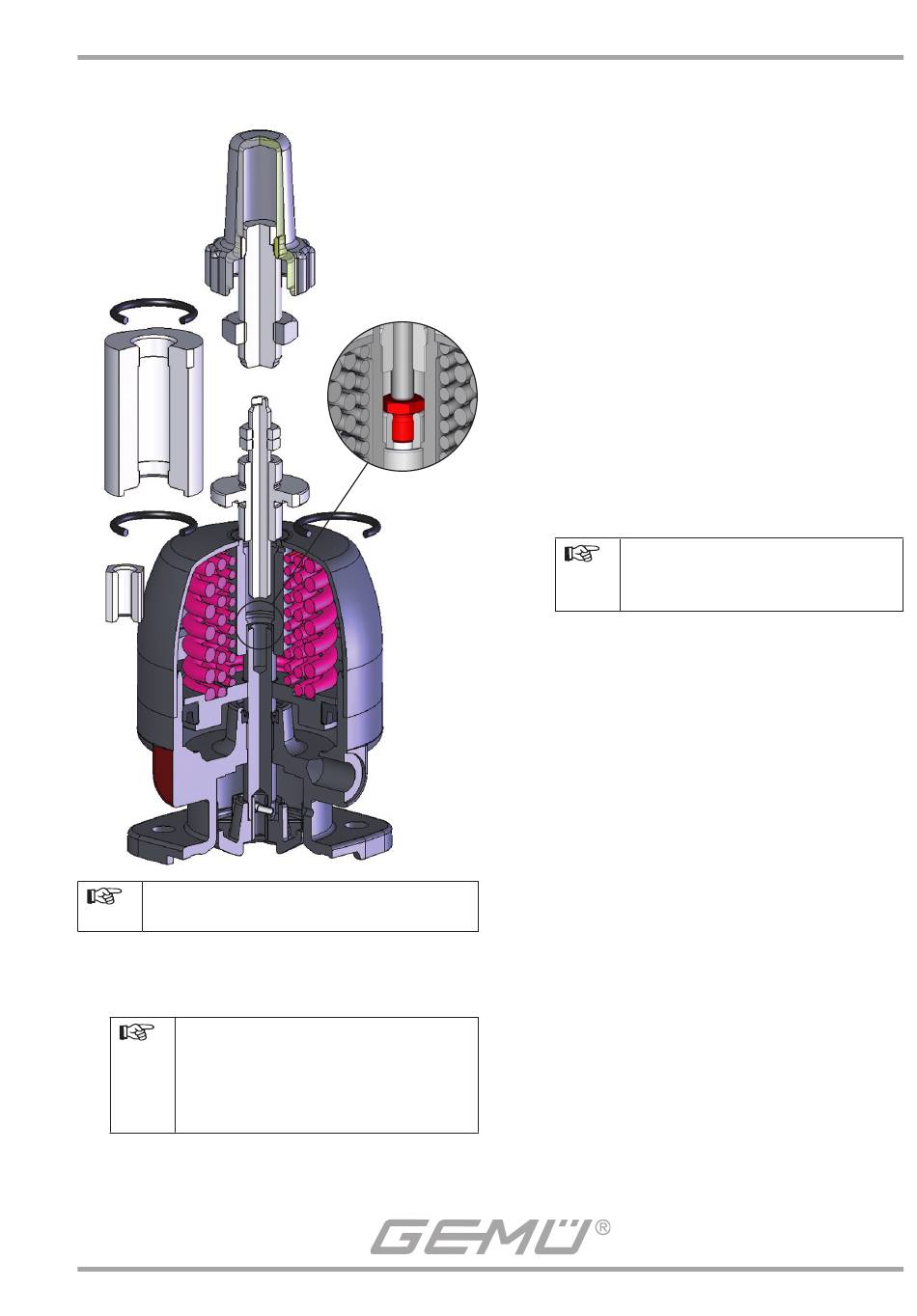

Aufbau von GEMÜ 1106 nur mit
komplett montiertem Ventilkörper!
1. Ventil in Offen-Position bringen.
2. Abdeckkappe und / oder optische
Stellungsanzeige entfernen.
GEMÜ 650 / Antriebsgrößen 2,
3 und 4: geklebten Gewinde­
adapter C (M5 / M8) mit
Steckschlüsseleinsatz (SW 10)
aus Antrieb entfernen!
3. Wenn Verbindungsstück 12 beiliegt
(abhängig vom Ventil), dieses auf
Betätigungsspindel 2 festschrauben.
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfingen-Criesbach
Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com
11
10
7
2
C
3
1
20
B
4. Betätigungsspindel komplett 2 mit
Antriebsspindel B verschrauben.
5. Wenn O-Ring 20 beiliegt (abhängig
vom Ventil), diesen in Führungsstück 1
einlegen.
6. Führungsstück 1 in Antriebsoberteil
einschrauben.
7. Einstellen der Schließbegrenzung:
A (Schonung der Dichtelemente)
a. Ventil in Geschlossen-Position bringen.
b. Eine der Muttern 3 auf
Betätigungsspindel 2 gegen
Führungsstück 1 handfest
aufschrauben und eine halbe
Umdrehung weiter zu drehen. Mit
zweiter Mutter 3 kontern.
Bei Membranwechsel ggf.
Schließbegrenzung neu
einstellen!
B (Einstellen eines
Mindestdurchflusses)
a. Ventil in Offen-Position bringen.
b. Eine der Muttern 3 an
Betätigungsspindel 2 soweit
aufschrauben, dass zwischen Mutter 3
und Führungsstück 1 der gewünschte
Mindesthub verbleibt. Mit zweiter
Mutter 3 kontern.
8. O-Ring 4 in Unterseite von
Distanzstück 5 einlegen.
9. Distanzstück 5 auf Führungsstück 1
schrauben.
10. Hubbegrenzung 7 in Distanzstück 5
einschrauben.
11. Einstellen der Hubbegrenzung:
a. Ventil in Geschlossen-Position bringen.
b. Hubbegrenzung 7 auf gewünschten
Hub einschrauben und mit Mutter 10
kontern.
12. O-Ring 8 in Abdeckkappe 11 einlegen.
13. Abdeckkappe 11 auf Hubbegrenzung 7
schrauben und handfest anziehen.
