Montageanleitung GEMÜ 1152

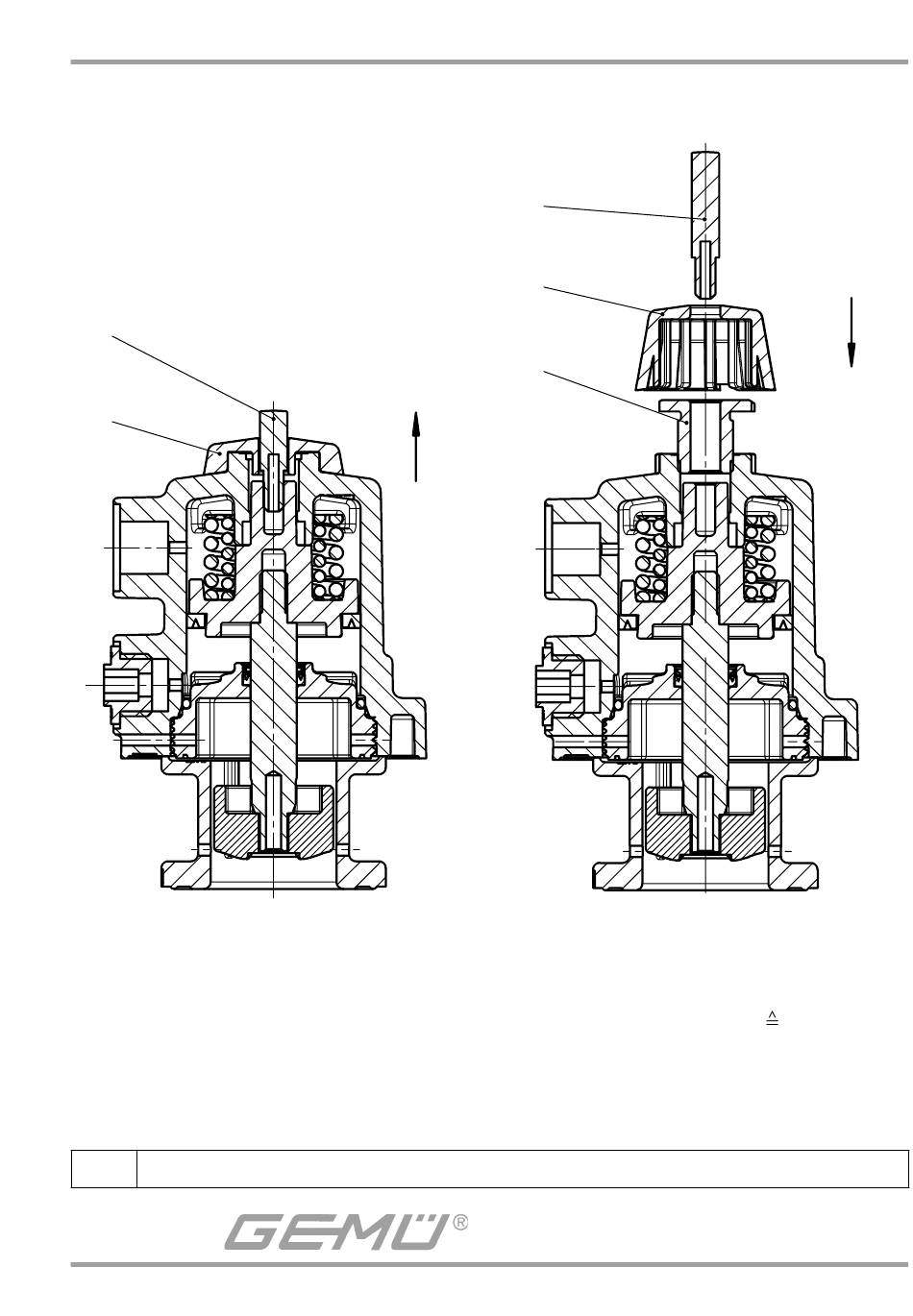

Hubbegrenzung / Funktionsprinzip 2
2
1
Bild 1
1. Abdeckkappe 1 von Antrieb abnehmen.
2. Antrieb in Offen-Position bringen.
3. Anzeigespindel 2 aus Antrieb
herausschrauben.
Bitte beachten Sie die technischen Daten des jeweiligen Datenblattes!
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach
Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com
5
4
3
Bild 2
1. Hubbegrenzung 3 in Oberteil
einschrauben und auf gewünschten Hub
einstellen (1 Umdrehung
2. Abdeckkappe 4 bündig auf Antrieb
drücken.
3. Anzeigespindel 5 (Antrieb geschlossen)
bündig einpressen.
UNTERNEHMENSBEREICH
VENTIL-, MESS- UND REGELSYSTEME
1 mm Hub).
