Inhaltszusammenfassung für Medion LIFE S47008 MD 86692

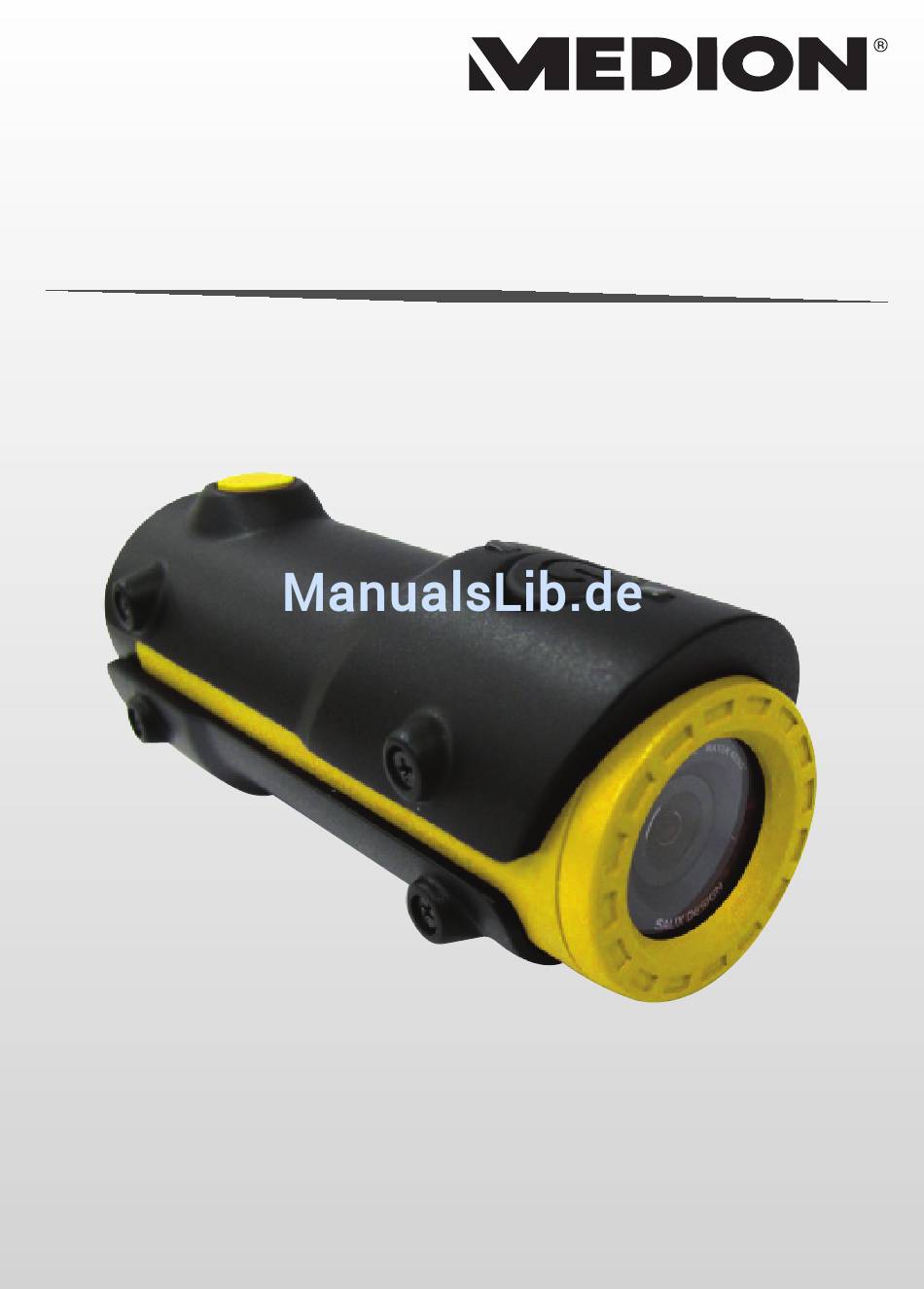

- Seite 1 Wasserdichter Mini-HD-Camcorder ® ® MEDION LIFE S47008 (MD 86692) Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung..........3 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ........4 1.2. Bestimmungsgemäßer Gebrauch .......5 2. Sicherheitshinweise ..........6 2.1. Allgemein..............6 2.2. Warnungen ..............7 2.3. Vorsichtsmaßnahmen ..........7 2.4. Wasserdichtheit ............11 2.5. Niemals selbst reparieren ........12 3. Geräteübersicht ..........13 4. - Seite 3 7.5. DCF-Speicherstandard .......... 27 8. Fehlersuche ............28 9. Wartung und Pflege .......... 30 10. Entsorgung ............32 11. Technische Daten ..........33 12. ArcSoft Media Impression installieren .... 35...
-
Seite 4: Zu Dieser Anleitung
1. Zu dieser Anleitung Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienung- sanleitung. Bewahren Sie die Bedienungsanlei- tung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantieka- rte aus. -
Seite 5: In Dieser Anleitung Verwendete Symbole Und Signalwörter
1.1. In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Information für den Gebrauch des Geräts. -
Seite 6: Bestimmungsgemäßer Gebrauch
HINWEIS! Hinweise in der Bedienungsanlei- tung beachten! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! Aufzählungspunkt / Information über • Ereignisse während der Bedienung Auszuführende Handlungsanweisung 1.2. Bestimmungsgemäßer Gebrauch Das Gerät ist für Aufnahmen von Bildern und Videos im Digitalformat geeignet. Verwenden Sie die Kamera nicht bei extrem- er Hitze oder extremer Kälte. -
Seite 7: Sicherheitshinweise
2. Sicherheitshinweise 2.1. Allgemein Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Er- fahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen An- weisungen, wie das Gerät zu benutzen ist. -
Seite 8: Warnungen
2.2. Warnungen Um Verletzungen zu vermeiden, beachten Sie bitte beim Gebrauch des Produkts die fol- genden Warnungen: • Öffnen oder zerlegen Sie das Gerät nicht. • Beim Zerlegen des Geräts besteht die Gefahr eines Hochspannungsstromschlags. Prüfungen interner Bauteile, Änderungen und Reparaturen dürfen nur von Fachkräften vorgenommen werden. - Seite 9 • Feuchtigkeit, Salz und Staub von den Anschlüssen und Bedienelementen auf der Rückseite der Kamera fern halten Wischen Sie Salz und Staub mit einem leicht feuchten, weichen Tuch ab, wenn Sie die Kamera am Strand oder an der See verwendet haben. Trocknen Sie die Kamera danach sorgfältig ab.
- Seite 10 • Ziehen Sie bei Nichtgebrauch und bei Gewittern das USB-Netzteil aus der Steckdose. • Zu starke Wärme vermeiden Verwenden oder lagern Sie die Kamera nicht unter Sonneneinstrahlung oder hohen Temperaturen. Eine solche Belastung kann zum Auslaufen des Akkus oder zur Verformung des Gehäuses führen.
- Seite 11 • Starke, beim Fallen hervorgerufene Erschütterungen oder Vibrationen, können Fehlfunktionen verursachen. • Linse und alle beweglichen Teile vorsichtig behandeln Seien Sie vorsichtig beim Umgang mit der Speicherkarte. Diese Teile sind nicht auf starke Belastungen ausgelegt. • Speicherkarten Schalten Sie die Stromversorgung aus, bevor Sie die Speicherkarte einsetzen oder entnehmen.
-
Seite 12: Wasserdichtheit
2.4. Wasserdichtheit • Die Kamera ist bis zu einer Tauchtiefe von 3 Metern wasserdicht. • Das mitgelieferte Zubehör ist nicht wasserdicht und darf nicht im Wasser verwendet werden. • Verwenden Sie die Kamera maximal 30 Minuten lang unter Wasser. Hinweise vor dem Tauchgang: •... -
Seite 13: Niemals Selbst Reparieren
2.5. Niemals selbst reparieren WARNUNG! Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags! • Wenden Sie sich im Störungsfall an das Medion Service Center, um Gefährdungen zu vermeiden. -
Seite 14: Geräteübersicht
3. Geräteübersicht Oberseite -Taste T G E 1 U V Q R Betriebs-LED -Taste R Q Y G T Aufnahme-LED Linse... -
Seite 15: Rückseite
Rückseite Kartenschacht für microSD/SDHC- Speicherkarte Reset-Öffnung Mikro-USB-Anschluss Auswahlschalter für die Bildfrequenz (30 oder 60 Bilder pro Sekunde) Lade-LED... -
Seite 16: Inbetriebnahme
4. Inbetriebnahme 4.1. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: • Kamera • 4 GB microSD-Karte (inkl. -
Seite 17: Laden Des Akkus Über Usb
4.2. Laden des Akkus über USB Anzeige bei schwacher Batterie • Bei niedrigem Batteriestatus blinkt nach dem Einschalten die Betriebs-LED 3 Minuten lang und die Kamera vibriert einmal kurz. Danach schaltet sich die Kamera aus. • Wenn die Batterieleistung während der Aufnahme abfällt, blinkt die Betriebs-LED 3 Minuten lang und die Kamera vibriert einmal kurz. - Seite 18 Verbinden Sie das Netzteil über den USB-Stecker mit der Kamera und stecken Sie es in die Steckdose. Alternativ schließen Sie die Kamera mit dem USB-Kabel an den USB- Anschluss Ihres PC an. Verbinden Sie die Kamera mit dem USB- Kabel und dem USB- Anschluss Ihres PC.
- Seite 19 HINWEIS! Beim Kauf ist der Akku nicht geladen. Sie müssen den Akku aufladen bevor Sie die Kamera benutzen. Ein vollständig entladener Akku benötigt etwa 2 Stunden bis er vollständig geladen ist. HINWEIS! Bei niedrigen Temperaturen kann die Batteriekapazität stark nachlassen. Beachten Sie daher für Aufnahmen bei niedrigen Temperaturen die folgende Tabelle bezüglich Batteriekapazität und...
-
Seite 20: Handschlaufe Anbringen
4.3. Handschlaufe anbringen Befestigen Sie zur besseren Handhabung der Kamera und aus Sicherheitsgründen die Handschlaufe. Führen Sie die kurze Schlaufe durch die Öse. Ziehen Sie das andere Ende der Handschlaufe durch die Schlaufe der dünnen Schnur, und ziehen Sie die Handschlaufe fest. -
Seite 21: Sd-Karten Einsetzen Und Herausnehmen
4.4. SD-Karten einsetzen und herausnehmen Die Kamera kann nur mit einer eingelegten Speicherkarte betrieben werden. Wenn keine Karte eingelegt ist leuchtet die Lade-LED rot. Karte einsetzen Schalten Sie die Kamera ggf. aus. Schrauben Sie den Deckel von der Rückseite der Kamera ab. -
Seite 22: Erste Schritte
5. Erste Schritte 5.1. Kamera einschalten/ ausschalten Halten Sie die Taste 2 Sekunden lang R Q Y G T gedrückt. Die Kamera vibriert dreimal (2x kurz, 1x lang), um zu signalisieren, das das Gerät nun eingeschaltet ist. Im eingeschalteten Zustand leuchtet die Betriebs- LED blau. -
Seite 23: Kamera In Halterung Befestigen
5.2. Kamera in Halterung befestigen Spannen Sie die Kamera in die Kamerahalterung ein. Verriegeln Sie die Kamerahalterung indem Sie den Spannhebel nach unten legen. Je nach Nutzung wählen Sie eine passende Halterung und schieben Sie die Kamerahalterung in die Aussparung bis sie hörbar einrastet. -
Seite 24: Videos Aufnehmen
6. Videos aufnehmen Wählen Sie eine passende Bildwechselfrequenz mit 30 oder 60 Bildern pro Sekunde. Halten Sie die Taste R Q Y G T Sekunden lang gedrückt. Die Kamera vibriert dreimal, um zu signalisieren, das das Gerät nun eingeschaltet ist. Im eingeschalteten Zustand leuchtet die Betriebs- LED blau. -
Seite 25: Aufnahmen An Einen Pc Übertragen
7. Aufnahmen an einen PC übertragen 7.1. Übertragung via Kartenadapter Schalten Sie ggf. die Kamera aus. Schrauben Sie den Deckel von der Rückseite der Kamera ab. Drücken Sie die Karte kurz ein, um sie zu entriegeln. Die Karte wird ein Stück heraus geschoben und kann entnommen werden. - Seite 26 Verbinden Sie die Kamera mit dem USB-Kabel und dem USB-Anschluss Ihres PC. Schalten Sie die Kamera wieder ein. Die Kamera wird als Wechseldatenträger erkannt und die Daten können übertragen werden. HINWEIS! Bei Verbindung über USB können Sie den Speicher lediglich auslesen, än- dern, überschreiben oder löschen ist nicht möglich.
-
Seite 27: Daten Auf Einen Computer Übertragen
7.3. Daten auf einen Computer übertragen Sie können die Aufnahmen auf einen Computer überspielen. Systemvoraussetzungen: • Windows 8/Microsoft Windows® 7/Windows Vista® SP1/Windows® XP SP3 • 1 GB RAM • 1 GB freier HDD Speicherplatz • 1 freier USB Steckplatz • CD-ROM Laufwerk 7.4. -
Seite 28: Dcf-Speicherstandard
Doppelklicken Sie auf das Mediensymbol für die Kamera. Navigieren Sie zum Ordner „DCIM“ und ggf. auf die darin enthaltenen Ordner, um die Dateien anzuzeigen (*.jpg = Fotos; *.mp4 = Videoaufnahmen). Vgl. auch Ordnerstruktur im Speicher. Ziehen Sie die gewünschten Dateien nun bei gedrückter linker Maustaste in den dafür vorgesehenen Ordner auf dem PC, z. -
Seite 29: Fehlersuche
Wenn die Kamera nicht einwandfrei funktioniert, überprüfen Sie die folgenden Punkte. Wenn das Problem bestehen bleibt, wenden Sie sich bitte an den MEDION-Service. Die Kamera reagiert nicht. Das interne Betriebssystem der Kamera ist abgestützt. Drücken Sie mit einem spitzen, dünnen Gegenstand (Kugelschreibermine oder Büroklammer) in die Reset-... - Seite 30 Die Aufnahmen können über das USB- Kabel nicht auf den PC übertragen werden. Die Kamera ist nicht eingeschaltet. Beim erstmaligen Anschluss der Kamera an den PC wird keine neue Hardware gefunden Der USB-Anschluss des PCs ist deaktiviert. Das Betriebssystem ist nicht kompatibel.
-
Seite 31: Wartung Und Pflege
9. Wartung und Pfl ege ACHTUNG! Salzwasser und stark gechlortes Wasser (z. B. in Schwimmbädern) ist sehr stark abreibend und kann zu Korrosion an der Kamera führen. Reinigen Sie die Kamera daher nach dem Gebrauch unter klarem Wasser. Spülen Sie die Kamera unter fließendem Wasser ab. ... - Seite 32 sämtlichen Staub mit einem Staubblasepinsel. Wischen Sie anschließend die Linse mit einem weichen Tuch ab. Verwenden Sie keine scharfen Reinigungsmittel zur Reinigung des Gehäuses und der Linse (Sollte sich Dreck ansammeln, der nicht entfernt werden kann, wenden Sie sich an Ihren Händler).
-
Seite 33: Entsorgung
10. Entsorgung Verpackung Ihre Kamera befindet sich zum Schutz vor Transportschäden in einer Verpackung, Verpackungen sind Rohmaterialien und können wiederverwertet werden oder dem Recycling-Kreislauf zugeführt werden. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Entsorgen Sie es umweltgerecht über eine örtliche Sammelstelle für Altgeräte. -
Seite 34: Technische Daten
11. Technische Daten Kamera Allgemein Bildsensor : 1/4” CMOS Sensor Anschluss: Mini USB 2.0 Stromversorgung: DC 5V 500 mA (Über USB-Anschluss) Abmessungen: 39 x 102 x 36 cm (B x H x T) Gewicht: 86 g (ohne Zubehör) Objektiv 116° Weitwinkel Blende: F = 3.0 Brennweite:... - Seite 35 USB-Netzteil Hersteller: Salix Technology Co. Ltd. Modellnummer: PA-2 Eingangsspannung: AC 100 - 240 V ~ 50/60 Hz 0,15A Ausgangsspannung: DC 5,0 V Technische und optische Änderungen sowie Druckfehler vorbehalten!
-
Seite 36: Arcsoft Media Impression Installieren
12. ArcSoft Media Impression installieren Auf der mitgelieferten CD befindet sich „Media Impression“, ein Programm zur Bearbeitung Ihrer Bilder. So installieren Sie Media Impression: Legen Sie die Installations-CD in das DVD-/CD- Laufwerk ein. Die CD wird automatisch ausgeführt. Klicken Sie auf ArcSoft Media Impression. - Seite 37 Rechtsklicken Sie mit der Maus, klicken Sie dann auf Öffnen. Doppelklicken Sie auf Setup.exe. Ein Assistent erscheint und führt Sie durch die Installation. Befolgen Sie die Anweisungen zum Abschließen der Installation. Nach erfolgreicher Installation starten Sie das Programm über die Verknüpfung auf dem Desktop.
- Seite 38 Sie gelangen in die Import-Vorschau und können hier Bilder für den Import auswählen. In der linken Seitenleiste können Sie die Import- Optionen festlegen. Die Kamera wird automatisch als Wechseldatenträger erkannt und im Dropdown- Menü „ “ angezeigt. MEDIEN HOLEN VON: ...
- Seite 40 MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de...
