3.2.1 pro CONTROL BASIC 2 und 6 Zonen

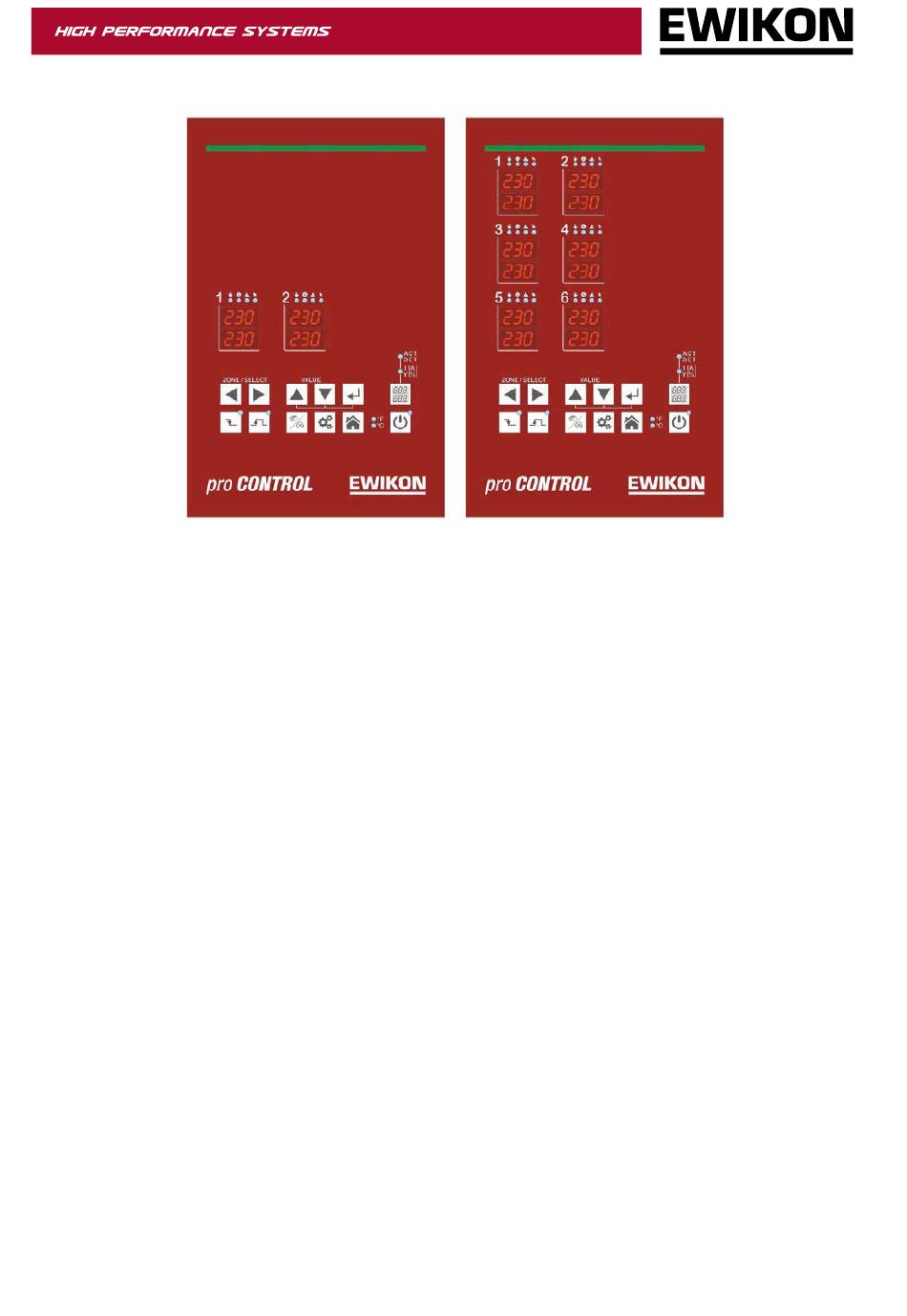

Abbildung 1 - pro CONTROL BASIC Bedienfront
3.2.2 Bedienfront
Die komfortable Bedienung der pro CONTROL BASIC Heißkanalregler erfolgt an der Bedien-
front (Abbildung 1 - pro CONTROL BASIC Bedienfront) über 12 Tasten. Des Weiteren
beinhaltet die Front alle Visualisierungselemente. Die Soll- und Istwerte der einzelnen Zonen
werden über 7-Segment Anzeigen dargestellt. Bei Bedarf kann die Anzeige auf Heizstrom und
Stellgrad umgeschaltet werden.
3.2.3 LED-Band
Der Status des Reglers wird über ein von weitem sichtbares LED-Band farblich dargestellt.
Dies ermöglicht eine schnelle Einschätzung des aktuellen Regler- bzw. Werkzeugzustands.
3.2.4 Leistungskarte
Im Gehäuseinneren befindet/n sich Leistungskarten, über die angeschlossene Heizungen an-
gesteuert sowie gemessene Temperaturen der Thermoelemente erfasst werden. Jede Zone
wird einzeln über Relais auf den Leistungskarten geschaltet, sodass einzelne Zonen separat
abgeschaltet werden können und ein nahtloser Produktionsprozess stets gewährleistet ist.
3.2.5 Sicherungen
Die Regler verfügen über drei verschiedene Sicherungstypen im Gehäuseinneren. Jede Zone
verfügt über zwei Sicherungen auf der Leistungskarte. Eine Sicherung dient dabei zum Schutz
des Lastausgangs (Sicherung im Sicherungshalter unterhalb des Kühlkörpers). Die zweite Si-
cherung hingegen wird für den Einsatz in Dreieck-Netzen benötigt. Zudem befindet sich eine
weitere Steuersicherung in einer Klemme auf dem Gehäuseboden.
