Beispiel
Parameter

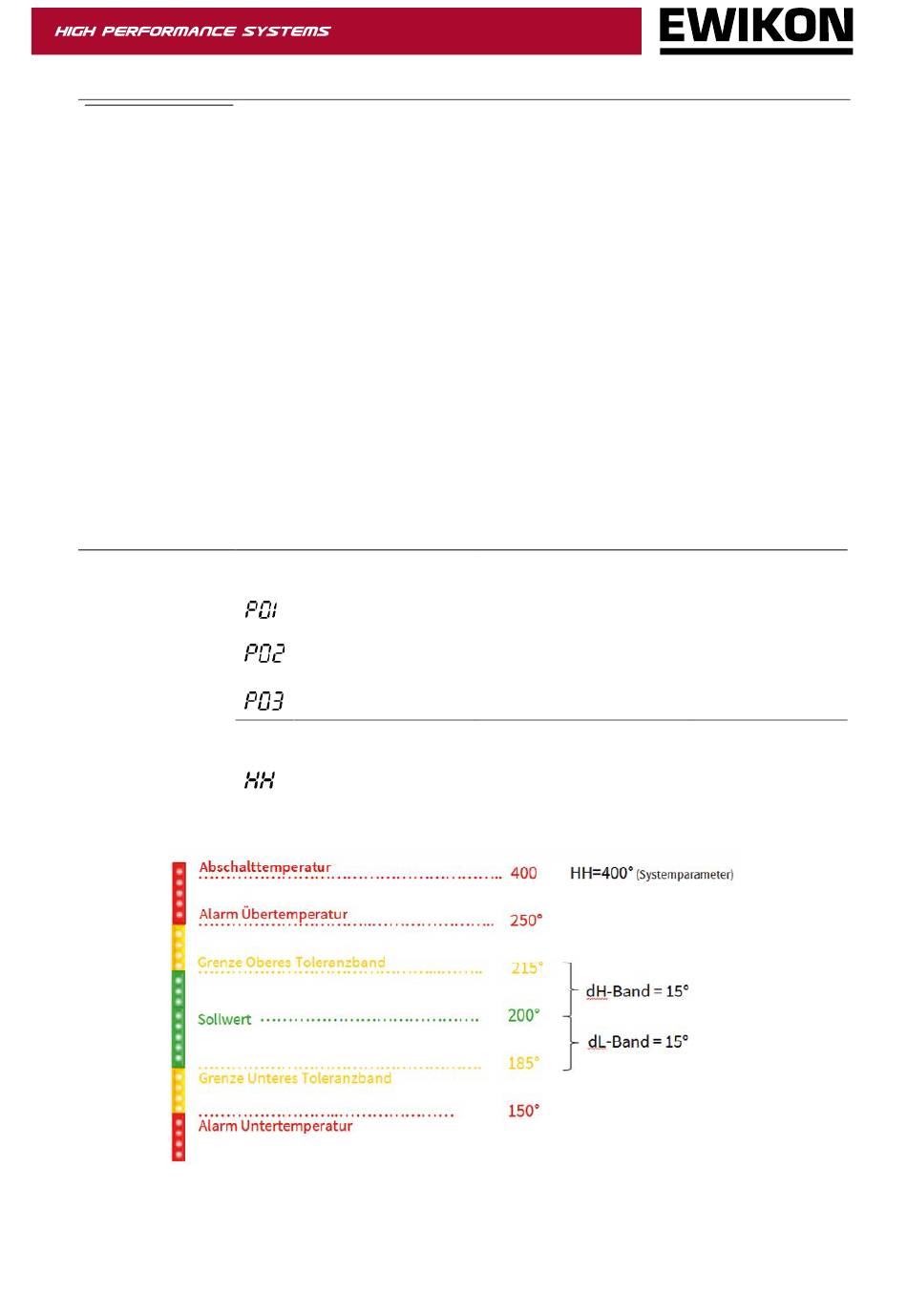

Die folgende Abbildung verdeutlicht die Zusammenhänge:
32
Der Sollwert liegt bei 200°C.
Ober- und unterhalb des Sollwertes soll im Abstand von jeweils 15°C ein
Grenzwert festgelegt werden.
Bei Über- oder Unterschreiten dieser Grenzen soll eine Warnung ausge-
geben werden. Das LED-Band leuchtet dabei gelb und der Alarmausgang
schaltet.
Übersteigt die Temperatur 250°C soll ein Alarm ausgelöst und die Zone
abgeschaltet werden.
Das LED-Band leuchtet dabei rot und der Alarmausgang schaltet.
Unterschreitet die Temperatur 150°C soll ebenfalls ein Alarm ausgelöst
werden.
Das LED-Band leuchtet dabei rot und der Alarmausgang schaltet.
Als maximale obere Temperaturgrenze für alle Zonen soll ein Wert von
400°C festgelegt werden. Beim Überschreiten dieses Wertes werden alle
Zonen abgeschaltet.
Es sind folgende Einstellungen vorzunehmen:
Zonenparameter
Lo-Alarm
Hi-Alarm
dL / dH
Toleranzband
Systemparameter
HH-Alarm
Abbildung 5 - Temperaturüberwachung
pro CONTROL BASIC Handbuch
Einstellungen
150°C
250°C
15°C
400°C
Hi-Alarm = 250°
Lo-Alarm = 150°
pro CONTROL BASIC Heißkanalregelgeräte – Betriebsanleitung
Seite 32
