4.2.1 Anzeigeelemente
4.2.1.1 Statusanzeige
Der Status des Reglers wird über ein LED-Band in der Front signalisiert. Im Regelbetrieb
leuchtet diese Anzeige grün. Im Falle einer Warnung oder eines Alarms wechselt die Anzeige
auf gelb bzw. rot (Ampelstatus).
4.2.1.2 Zonenanzeige
Jede Heizzone hat zwei 7 - Segmentanzeigen sowie vier LEDs zur Zustandsanzeige. Über die
7 - Segmentanzeigen werden entweder der Soll- und Istwert dargestellt oder der Heizstrom
sowie der Stellgrad. Des Weiteren können über die vier LEDs noch die unten dargestellten
Zustände angezeigt werden.
pro CONTROL BASIC Heißkanalregelgeräte – Betriebsanleitung
Grün signalisiert alles in Ordnung. Der Regler arbeitet
im Normalbetrieb.
Gelb signalisiert Warnmeldungen, die auf eine Abwei-
chung vom Normalzustand hinweisen.
Rot signalisiert Alarme. In Abhängigkeit vom Fehler
werden auch Ausgänge entsprechender Zonen deak-
tiviert.

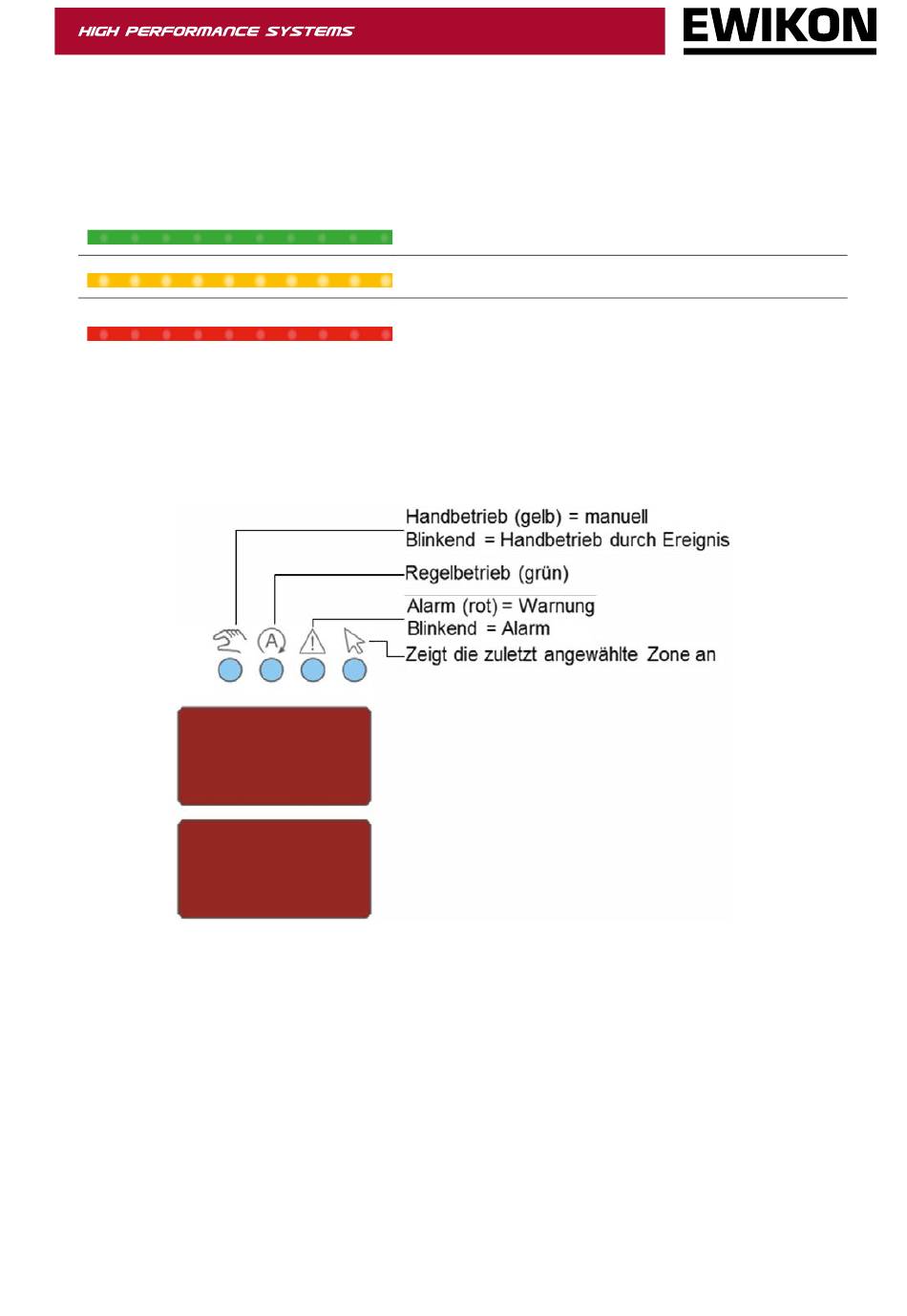

Abbildung 4 - Zonenanzeige
pro CONTROL BASIC Handbuch
