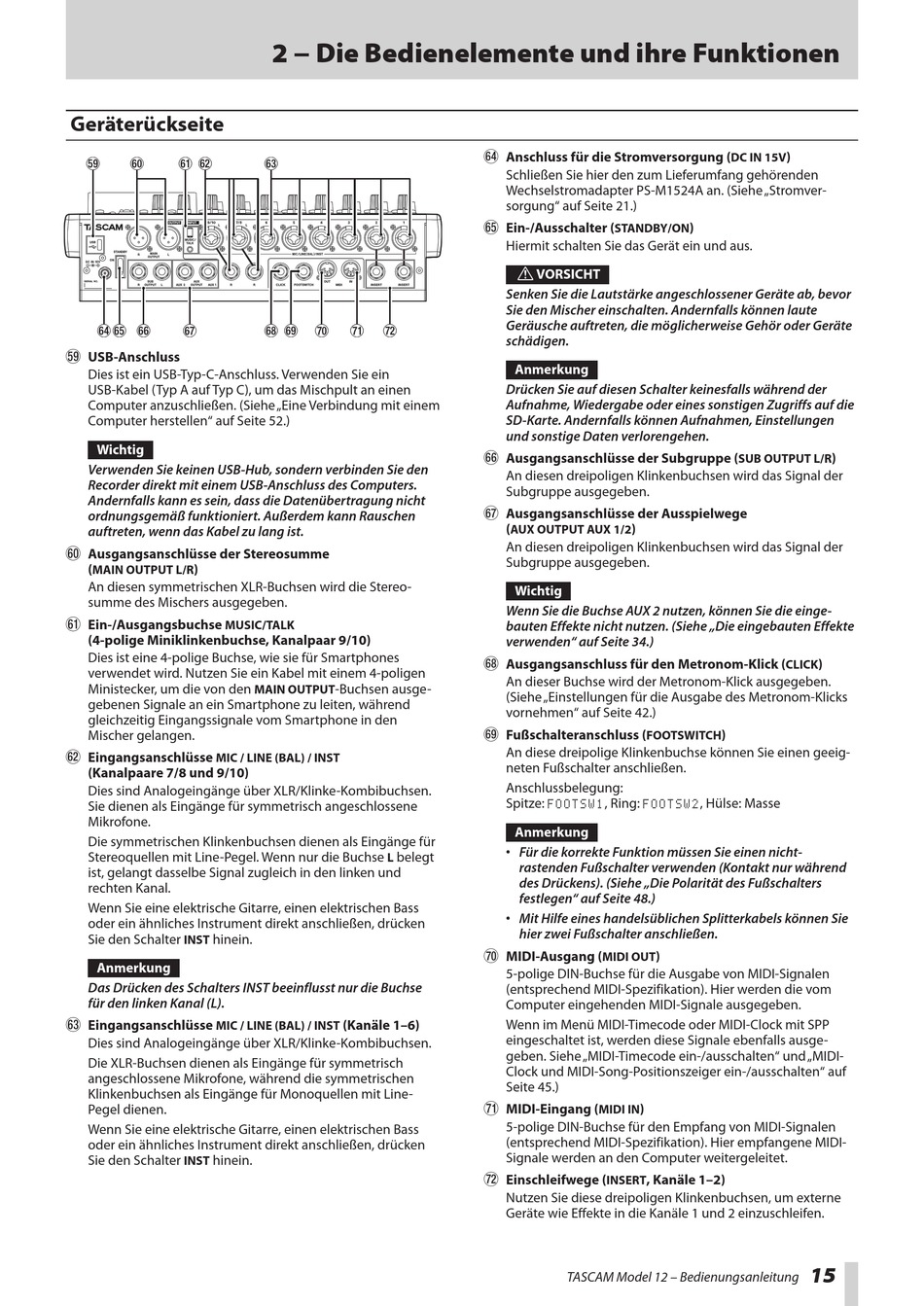

Geräterückseite
USB-Anschluss
O
Dies ist ein USB-Typ-C-Anschluss. Verwenden Sie ein
USB-Kabel (Typ A auf Typ C), um das Mischpult an einen
Computer anzuschließen. (Siehe „Eine Verbindung mit einem
Computer herstellen" auf Seite 52.)
Wichtig
Verwenden Sie keinen USB-Hub, sondern verbinden Sie den
Recorder direkt mit einem USB-Anschluss des Computers.
Andernfalls kann es sein, dass die Datenübertragung nicht
ordnungsgemäß funktioniert. Außerdem kann Rauschen
auftreten, wenn das Kabel zu lang ist.
Ausgangsanschlüsse der Stereosumme
P
( )
MAIN OUTPUT L/R
An diesen symmetrischen XLR-Buchsen wird die Stereo-
summe des Mischers ausgegeben.
Ein-/Ausgangsbuchse
A MUSIC/TALK
(4-polige Miniklinkenbuchse, Kanalpaar 9/10)
Dies ist eine 4-polige Buchse, wie sie für Smartphones
verwendet wird. Nutzen Sie ein Kabel mit einem 4-poligen
Ministecker, um die von den
gebenen Signale an ein Smartphone zu leiten, während
gleichzeitig Eingangssignale vom Smartphone in den
Mischer gelangen.
Eingangsanschlüsse
S MIC / LINE (BAL) / INST
(Kanalpaare 7/8 und 9/10)
Dies sind Analogeingänge über XLR/Klinke-Kombibuchsen.
Sie dienen als Eingänge für symmetrisch angeschlossene
Mikrofone.
Die symmetrischen Klinkenbuchsen dienen als Eingänge für
Stereoquellen mit Line-Pegel. Wenn nur die Buchse
ist, gelangt dasselbe Signal zugleich in den linken und
rechten Kanal.
Wenn Sie eine elektrische Gitarre, einen elektrischen Bass
oder ein ähnliches Instrument direkt anschließen, drücken
Sie den Schalter hinein.
INST
Anmerkung
Das Drücken des Schalters INST beeinflusst nur die Buchse
für den linken Kanal (L).
Eingangsanschlüsse
D MIC / LINE (BAL) / INST
Dies sind Analogeingänge über XLR/Klinke-Kombibuchsen.
Die XLR-Buchsen dienen als Eingänge für symmetrisch
angeschlossene Mikrofone, während die symmetrischen
Klinkenbuchsen als Eingänge für Monoquellen mit Line-
Pegel dienen.
Wenn Sie eine elektrische Gitarre, einen elektrischen Bass
oder ein ähnliches Instrument direkt anschließen, drücken
Sie den Schalter INST hinein.
2 − Die Bedienelemente und ihre Funktionen
-Buchsen ausge-
MAIN OUTPUT
L belegt
(Kanäle 1–6)
Anschluss für die Stromversorgung (
F
Schließen Sie hier den zum Lieferumfang gehörenden
Wechselstromadapter PS-M1524A an. (Siehe „Stromver-
sorgung" auf Seite 21.)
Ein-/Ausschalter (
G STANDBY/ON
Hiermit schalten Sie das Gerät ein und aus.
V VORSICHT
Senken Sie die Lautstärke angeschlossener Geräte ab, bevor
Sie den Mischer einschalten. Andernfalls können laute
Geräusche auftreten, die möglicherweise Gehör oder Geräte
schädigen.
Anmerkung
Drücken Sie auf diesen Schalter keinesfalls während der
Aufnahme, Wiedergabe oder eines sonstigen Zugriffs auf die
SD-Karte. Andernfalls können Aufnahmen, Einstellungen
und sonstige Daten verlorengehen.
Ausgangsanschlüsse der Subgruppe (
H
An diesen dreipoligen Klinkenbuchsen wird das Signal der
Subgruppe ausgegeben.
Ausgangsanschlüsse der Ausspielwege
J
( )
AUX OUTPUT AUX 1/2
An diesen dreipoligen Klinkenbuchsen wird das Signal der
Subgruppe ausgegeben.
Wichtig
Wenn Sie die Buchse AUX 2 nutzen, können Sie die einge-
bauten Effekte nicht nutzen. (Siehe „Die eingebauten Effekte
verwenden" auf Seite 34.)
Ausgangsanschluss für den Metronom-Klick (
K
An dieser Buchse wird der Metronom-Klick ausgegeben.
(Siehe „Einstellungen für die Ausgabe des Metronom-Klicks
vornehmen" auf Seite 42.)
Fußschalteranschluss (
L
FOOTSWITCH
An diese dreipolige Klinkenbuchse können Sie einen geeig-
neten Fußschalter anschließen.
Anschlussbelegung:
Spitze: , Ring:
FOOTSW1 FOOTSW2
Anmerkung
• Für die korrekte Funktion müssen Sie einen nicht-
rastenden Fußschalter verwenden (Kontakt nur während
des Drückens). (Siehe „Die Polarität des Fußschalters
festlegen" auf Seite 48.)
• Mit Hilfe eines handelsüblichen Splitterkabels können Sie
hier zwei Fußschalter anschließen.
MIDI-Ausgang ( )
: MIDI OUT
5-polige DIN-Buchse für die Ausgabe von MIDI-Signalen
(entsprechend MIDI-Spezifikation). Hier werden die vom
Computer eingehenden MIDI-Signale ausgegeben.
Wenn im Menü MIDI-Timecode oder MIDI-Clock mit SPP
eingeschaltet ist, werden diese Signale ebenfalls ausge-
geben. Siehe „MIDI-Timecode ein-/ausschalten" und „MIDI-
Clock und MIDI-Song-Positionszeiger ein-/ausschalten" auf
Seite 45.)
MIDI-Eingang ( )
Z MIDI IN
5-polige DIN-Buchse für den Empfang von MIDI-Signalen
(entsprechend MIDI-Spezifikation). Hier empfangene MIDI-
Signale werden an den Computer weitergeleitet.
Einschleifwege ( , Kanäle 1–2)
X INSERT
Nutzen Sie diese dreipoligen Klinkenbuchsen, um externe
Geräte wie Effekte in die Kanäle 1 und 2 einzuschleifen.
TASCAM Model 12 – Bedienungsanleitung
)
DC IN 15V
)
)
SUB OUTPUT L/R
)
CLICK
)
, Hülse: Masse
