Tascam M-164 Benutzerhandbuch

Analogmischpult
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

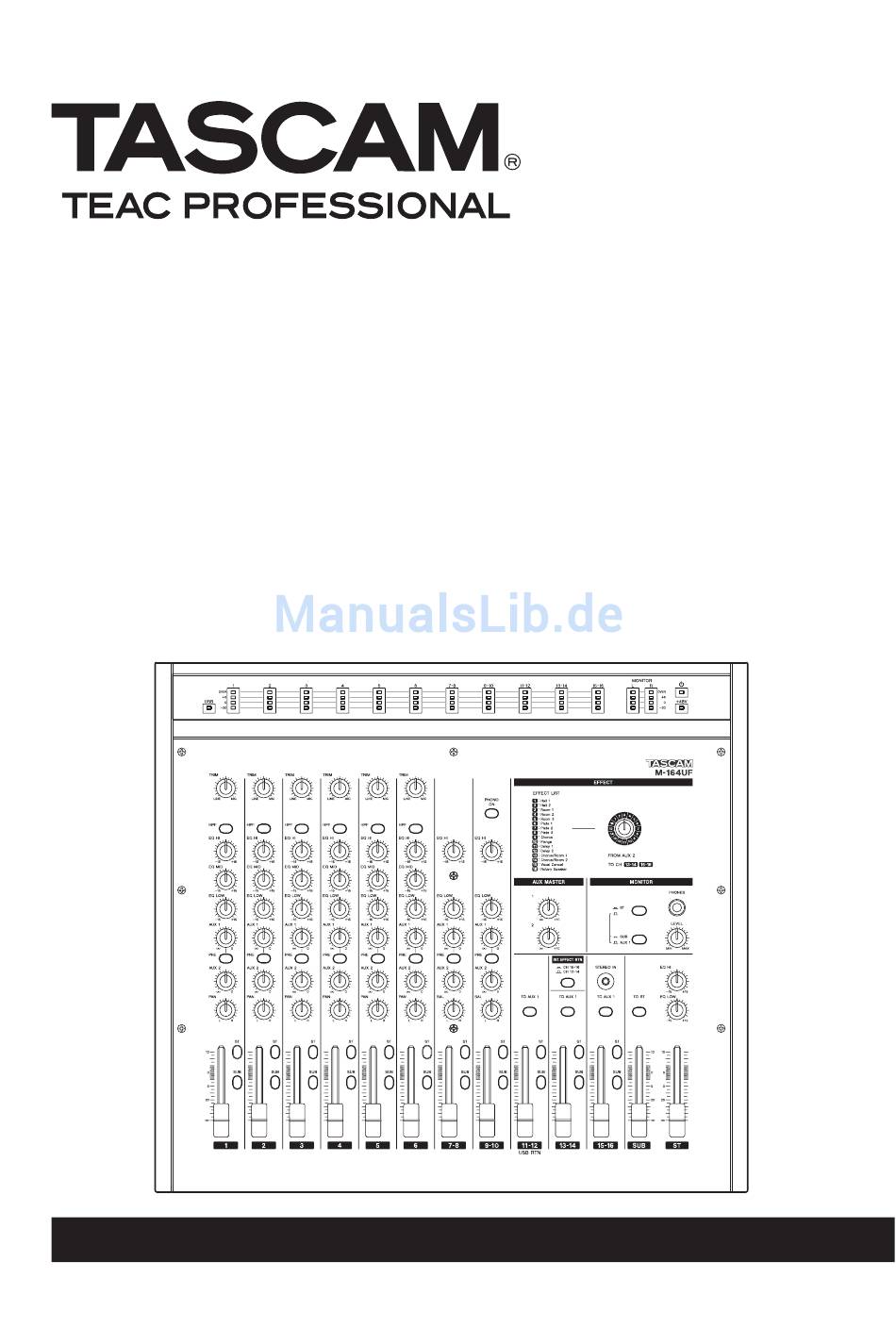

D01083080A
M-164
M-164FX
M-164UF
Analogmischpult
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tascam M-164

Inhaltszusammenfassung für Tascam M-164

  • Seite 1 D01083080A M-164 M-164FX M-164UF Analogmischpult Benutzerhandbuch...

  • Seite 2: Wichtige Sicherheitshinweise

    Änderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen. Information zur CE-Kennzeichnung a) Elektromagnetische Verträglichkeit: E4 b) Einschaltstoßstrom: 4,3 A TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 3 Stecker und am Netzkabelausgang des Geräts – und verlegen Sie es so, dass man nicht darüber stolpern kann. • Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 4: Inhaltsverzeichnis

    .............. 22 Mit Subgruppen arbeiten ......... 23 Die internen Effekte nutzen (M-164FX und M-164UF) ........23 Externe Effekte nutzen ........25 Einen Schallplattenspieler anschließen ... 25 Abschließende Klangeinstellungen am Summensignal vornehmen ......26 TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 5: Bevor Sie Beginnen

    TO AUX Sie den Wechselstromadapter und das Netzkabel nicht für andere -Schalter in den Kanalpaaren 11–12, 13–14 und 15–16 Geräte. Andernfalls besteht die Gefahr von Fehlfunktionen, Feuer (Modell M-164FX: nur 13–14, 15–16; Modell M-164: nur oder eines Stromschlags. 13–14) •...

  • Seite 6: Was Sie Über Dieses Handbuch Wissen Sollten

    AMD Athlon ist eine Marke von Advanced Micro Devices, Inc. • iPod ist eine Marke von Apple Inc. • Andere in diesem Dokument genannte Firmenbezeichnungen, Produktnamen und Logos sind als Marken bzw. eingetragenen Marken das Eigentum ihrer jeweiligen Inhaber. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 7: Die Bedienelemente Und Ihre Funktionen

    Leuchtet auf, sobald Sie das Mischpult mithilfe des 7 EQ-Bereich (Kanäle 7-8, 9-10) -Schalters auf der Rückseite eingeschaltet STANDBY Diese Kanalpaare sind jeweils mit einem 2-Band-EQ haben. ausgestattet. Mit dem EQ HI -Regler passen Sie das Höhenband TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 8 AUX SEND 2 AUS gestellt sein (Schalter nicht gedrückt). Modellen M-164FX und M-164UF wird es auch an die f LEVEL-Regler internen Effekte geleitet. Mit diesem Regler stellen Sie den Pegel des Kopfhörerausgangs ein. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 9: Anmerkung

    Stellen Sie diesen Schalter auf EIN (Schalter gedrückt), um den Ausgang des SUB-Busses auf die Stereosumme zu routen. TO AUX 1-Schalter Das M-164 verfügt über einen solchen Schalter im Kanalzug 13–14. Das M-164FX verfügt über je einen solchen Schalter in den Kanalzügen 13–14 und 15–16.

  • Seite 10: Rückseitiges Anschlussfeld

    -Schalter in Stellung +48V Hier schließen Sie den zum Lieferumfang gehören- den Wechselstromadapter Tascam PS-1225L an. Um ein versehentliches Herausziehen des Adapterkabels während des Gebrauchs zu vermeiden, sichern Sie das Kabel mithilfe der Kabelführung. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 11 Quellen mit Linepegel verbinden. Für die Verbindung sind sowohl symmetrische (3-polige) als auch unsym- metrische (2-polige) Klinkenstecker nutzbar. Wenn Sie nur die -Buchse nutzen, wird das L/MONO Signal auf den linken und rechten Kanal verteilt. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 12: Vorbereitende Schritte

    Herausziehen des Kabels während des Gebrauchs zu verhindern. VORSICHT • Benutzen Sie ausschließlich den zum Lieferumfang gehören- den Wechselstromadapter Tascam PS-1225L. Die Verwendung eines anderen Adapters kann zu Fehlfunktionen, Erhitzung, Feuer und anderen Störungen führen. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 13 3 – Vorbereitende Schritte Verkabelungsbeispiel 1: Das M-164 als Mikrofonmixer und Mischpult für die Hintergrundbeschallung in einem Club Externes Effektgerät Mikrofone Stereo- Verstärker Schallplattenspieler CD-Player Kopfhörer MP3-Player TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 14 3 – Vorbereitende Schritte Verkabelungsbeispiel 2: Das M-164UF als Mischpult für das Homerecording Keyboard Externes Effektgerät Stereo-Verstärker Mikrofone Computer Stereo-Verstärker Drumcomputer Stereo-Verstärker CD-Player Kopfhörer TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 15: Stereoausgangsverbindungen Herstellen

    Sie die Phantomspeisung stets für alle Kanäle (1–6) gleichzeitig. Wenn Sie gleichzeitig dynamische Mikrofone und Kondensatormikrofone einsetzen und die Phantomspeisung aktivieren, so dürfen Sie für die dynami- schen Mikrofone nur symmetrische Verbindungen verwenden. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 16: Synthesizer, Externe Klangquellen Und Andere Audiogeräte Mit Linepegel Anschließen

    Bei den Modellen M-164FX und M-164UF können Sie -Schalter auf dem Bedienfeld auf EIN PHONO ON das Signal der Kanäle 15–16 auch auf den Ausspielweg (Schalter gedrückt). Verbinden Sie außerdem das AUX 1 routen. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 17: Returnkanäle Für Den Internen Effekt Festlegen (M-164Fx Und M-164Uf)

    Bereiten Sie das Mischpult wie folgt vor: Bringen Sie die Regler in die Mittelstellung. Bringen Sie alle anderen Regler in die Minimalstellung (linker Anschlag). Ziehen Sie die Fader vollständig nach unten. Schalten Sie alle Schalter aus (nicht gedrückt). TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 18: Mit Dem Mischpult Arbeiten

    Stellen Sie den oberen ­Schalter auf MONITOR (Schalter gedrückt). In dieser Einstellung zeigen die MONITOR -Pegel- anzeigen den Signalpegel an den STEREO OUTPUTS Ausgängen an. Schieben Sie den Summenfader ( ) in die ­Position. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 19: Die Funktionen Der Mixerkanäle Nutzen

    -Regler, um die mittleren Frequenzen anzuheben oder abzusenken. Die EQ-Regelung des Tiefenbands ( ) ist als Shelvingfilter ausgelegt. Nutzen Sie den EQ LOW -Regler, um das Frequenzband unterhalb von 100 Hz anzuheben oder abzusenken. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 20: Ausspielwege (Aux-Sends)

    Bühne oder im Aufnahmeraum nutzen, stellen Sie den -Schalter normalerweise auf EIN (Schalter gedrückt). Auf diese Weise erhalten Sie eine vom Hauptmix unabhän- gige Mischung. Wenn Sie AUX 1 als Effekt-Send nutzen, TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 21: Panorama Und Balance

    Sie die Ausgänge der Kanäle 1–16 individuell auf den Summen- oder SUB- Bus routen. Um den Ausgang eines Kanals stummzuschalten, stellen Sie einfach die beiden zugehörigen Schalter AUS (Schalter nicht gedrückt). TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 22: Über Kopfhörer Abhören

    Ausspielweg AUX 1 zu routen. Anmerkung Mithilfe des Schalters TO AUX 1 in den Kanalzügen 13–14 (alle Modelle), 15–16 (M-164FX, M-164UF) und 11–12 (M-164UF) können Sie Post-fader-Signale auf AUX 1 routen, also hinter den TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 23: Mit Subgruppen Arbeiten

    Stereosumme geleitet werden. Auf diese Weise können Sie zuerst das Lautstärkeverhältnis der drei Schlagzeugmikrofone untereinander anpassen. Anschließend stellen Sie mithilfe des SUB-Faders den Gesamtpegel des Schlagzeugs im Verhältnis zu den anderen Klangquellen ein. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 24: Anmerkung

    Leadinstrumente Vocal Cancel Effekt, mit dem sich die Gesangsstimme auf einer kommerziellen CD oder anderen Klangquellen unterdrücken lässt Rotary Speaker Leslie-Effekt, der einen rotierenden Lautsprecher simuliert; geeignet für Orgel und Gitarre TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 25: Externe Effekte Nutzen

    Gesamtpegel ein, der an das Effektgerät gesendet wird. Schallplattenspieler Nehmen Sie am Effektgerät die gewünschten Einstellungen vor. • Stellen Sie den -Schalter auf dem Bedienfeld PHONO ON des Mischpults auf EIN (Schalter gedrückt). TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 26: Abschließende Klangeinstellungen Am Summensignal Vornehmen

    Höhen bzw. Tiefen um jeweils ±15 dB anheben oder absenken. Nutzen Sie den EQ HI -Regler, um das Frequenzband ober- halb von 12 kHz anzuheben oder abzusenken. Mit dem -Regler beeinflussen Sie das Frequenzband unterhalb von 100 Hz. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 27: Mit Einem Computer Verbinden (M-164Uf)

    Wenn Sie das mit dem Modell M-164UF gelieferte Cubase Zur Installation der Treiber darf das M-164UF zunächst LE4 nutzen möchten, muss Ihr System die oben genannten noch nicht mit dem Computer verbunden sein. Anforderungen erfüllen. Möchten Sie mit anderen TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 28: Installationsschritte

    Klicken Sie in dem nun erscheinenden Menü auf die Schaltfläche Install M-164 Driver. Sollte das Menü nicht von selbst erscheinen, suchen Sie die Datei M-164UF_Install.exe auf der CD­ROM, und rufen Sie sie manuell auf. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 29 Folgen Sie den Anweisungen auf dem Monitor, um mit der Installation fortzufahren. Nach dem Neustart verbinden Sie das Mischpult mit dem Computer. Wenn die folgende Seite erscheint, stellen Sie die USB­Verbindung zwischen dem M­164UF und dem Computer wieder her. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 30: So Aktualisieren Sie Die Firmware

    Sobald die Aktualisierung abgeschlossen ist, erscheint zur Audiodatenverarbeitung verbessern. Hierdurch kann das folgende Fenster: sich auch die Zahl der Spuren erhöhen, die Sie gleichzeitig aufnehmen können. Ziehen Sie das USB­Kabel am Mischpult heraus. Das folgende Fenster erscheint: TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 31: Einstellungen Mithilfe Des Kontrollfelds Vornehmen

    Echtzeit. Stellen Sie die Puffergröße so ein, dass Sie je nach Leistungsfähigkeit Ihres Computers und den jeweiligen Aufnahmebedingungen das beste Ergebnis erzielen. Anmerkung Auf dem Kontrollfeld der Mac OS X-Version ist die Einstellung „Audio Performance“ nicht verfügbar. Sie können hier die optimale TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 32: Problembehebung

    9–10 verbunden ist und der PHONO ON -Schalter auf EIN gestellt ist (Schalter gedrückt). • Stellen Sie sicher, dass das Erdungskabel des Plattenspielers mit dem SIGNAL GND -Anschluss des Mischpults verbunden ist. TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 33: Technische Daten Und Blockschaltbilder

    Maximaler Ausgangspegel: 45 mW + 45 mW (Verzerrung Eingangspaar 15–16 (THD): 1 % an 32 Ohm) Anschlusstyp: Miniklinkenbuchse, 3-polig (Spitze: L; Ring: R; Hülse: Masse) Schaltungstyp: unsymmetrisch Eingangsimpedanz: 10 kOhm Nominaler Eingangspegel: –10 dBV Maximaler Eingangspegel: +11 dBV TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 34: Übertragungsdaten

    25 W Abmessungen (B x H x T): 390 mm x 112 mm x 344,5 mm Gewicht: 3,3 kg (M-164); 3,4 kg (M-164FX); 3,5 kg (M-164UF) Anmerkung • Die Abbildungen in diesem Benutzerhandbuch können teilwei- se vom tatsächlichen Erscheinungsbild des Produkts abweichen.

  • Seite 35: Maßzeichnung

    7 – Technische Daten und Blockschaltbilder Maßzeichnung 390 mm 112 mm TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 36: Blockschaltbild

    7 – Technische Daten und Blockschaltbilder Blockschaltbild TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...

  • Seite 37: Pegeldiagramm

    7 – Technische Daten und Blockschaltbilder Pegeldiagramm TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 38 Notizen TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 39 Notizen TASCAM M-164 / M-164FX / M-164UF – Benutzerhandbuch...
  • Seite 40 M-164 M-164FX M-164UF TEAC CORPORATION www.tascam.jp Phone: +81-42-356-9143 1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan TEAC AMERICA, INC. www.tascam.com Phone: +1-323-726-0303 7733 Telegraph Road, Montebello, California 90640 USA TEAC CANADA LTD. www.tascam.com Phone: +1905-890-8008 Facsimile: +1905-890-9888 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada TEAC MEXICO, S.A.
