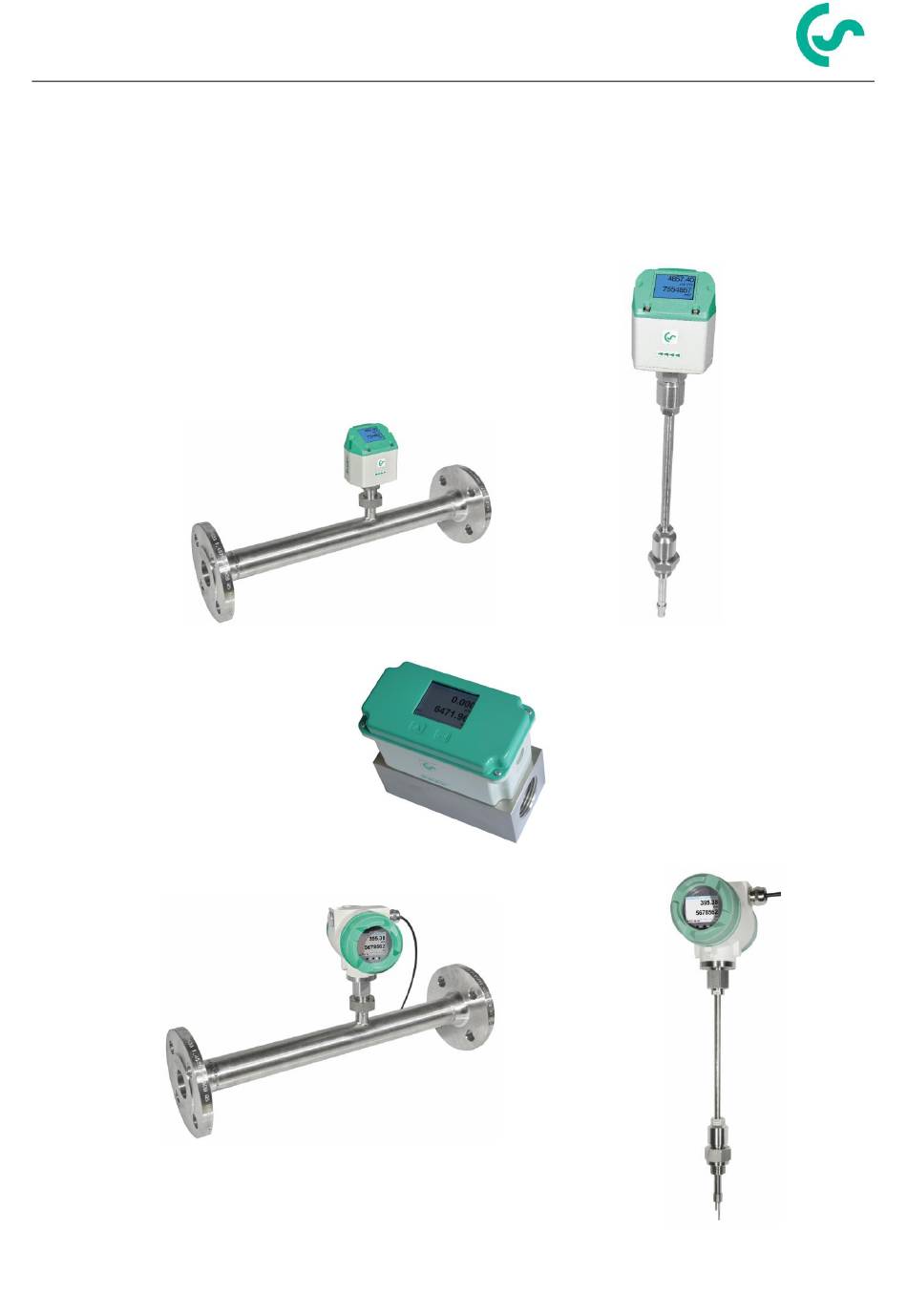

- Seite 1 DE-Deutsch Modbus Installation und Bedienungsanleitung für die Sensoren VA 500 / VA 520 , VA525 und VA 550 / VA 570 VA 5xx Modbus RTU Installation V1.09 Seite 1 von 28...
-
Seite 2: Vorwort
Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das VA 500 / VA 520 / VA 525 / VA 550 / VA 570 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. -
Seite 3: Inhaltsverzeichnis
VA 5xx MODBUS RTU Spezifikation Generelle Modbus Informationen 2.2.1 Serieller Übertragungs-Mode (RTU) Installation RS485 Bus Verdrahtung (Modbus RTU) –VA 500 / VA520 3.1.1 Terminierung VA 500 / VA 520 3.1.2 Bias RS485 Bus Verdrahtung (Modbus RTU) –VA 550 / VA570 3.2.1... -
Seite 4: Hinweise
Hinweise Diese Bedienungsanleitung beschreibt die Installation und Nutzung der Verbrauchssensoren VA 5xx als ein MODBUS Slave. Die MODBUS Slave Funktionalität ermöglicht dem MODBUS Master die aktuellen Messwerte auszulesen. Diese Anleitung ist nicht als ein vollständiges MODBUS Tutorial zu verstehen. Es wird vorausgesetzt das der Benutzer allgemeine Kenntnisse bezogen auf das MODBUS RTU Kommunikation-Protokoll besitzt, insbesondere im Hinblick auf MODBUS Master Konfiguration und Bedienung. -
Seite 5: Technische Daten Modbus Va 5Xx
Technische Daten Modbus VA 5xx VA 5xx MODBUS RTU Spezifikation Gerätetyp Slave Übertragungsrate 1200,2400, 4800, 9600, 19200, 38400, 57600, 115200 bps Geräteadressen Bereich 1...247 Interface RS485, 2 Draht Protokoll Unterstützte Funktionbefehle lesen holding register Schreiben multiple register (nur Status Register) Broadcast Nein Standard... -
Seite 6: Installation
VA 500 / VA 520 / VA 525 3.1.1 Terminierung VA 500 / VA 520 / VA525 Ist der Sensor VA 500 / VA 520 / VA 525 das letzte Slave-Gerät im RS485 Netzwerk dann muss der MODBUS mittels Termination 120R. -
Seite 7: Rs485 Bus Verdrahtung (Modbus Rtu) -Va 550 / Va570
RS485 Bus Verdrahtung (Modbus RTU) –VA 550 / VA570 Master Common Slave n Slave 1 Pin 3 Pin 2 Pin 1 Anschlußstecker X2 VA 550 / VA 570 3.2.1 Terminierung VA 550 / VA 570 Ist der Sensor VA 550 / VA 570 das letzte Slave-Gerät im RS485 Netzwerk dann muss der MODBUS mittels Termination 120R (zwischen Pin 1 und Pin 3 des Anschlusssstecker „X2“) abgeschlossen werden. -
Seite 8: Modbus Rtu Verbindungseinstellungen
Für die Kommunikation mit dem Master (Master-Gerät) muss zuerst die korrekte Übertragungsrate, Adresse und das Protokoll eingestellt werden. Zugriff und Änderung der MODBUS Einstellungen Die Modbus Einstellungen können über die bei CS Instruments zu bestellende PC Service Software, sowie bei Sensoren mit Display im Modbus Setup Menü geändert werden. Bemerkung: Es wird nicht empfohlen ohne Prüfung die eingestellte Standard Adresse in einem Netzwerk mit... -
Seite 9: Modbus Adressierungsmodel
Modbus Adressierungsmodel Der VA 5xx RS485 Modbus erlaubt Lese / Schreib- Zugriffe auf Register entsprechend Kapitel 7. Nicht definierte Register sind nicht adressierbar und werden nicht unterstützt. Byte Order: Die Größe eines Modbusregister beträgt 2 Byte. Für einen 32 bit Wert werden vom VA 5xx zwei Modbusregister ausgelesen. -
Seite 10: Funktion Code 16 (Write Multiple Registers)
Funktion Code 16 (Write multiple registers) Grundsätzlich können nur Status Register (Register 2001 – 2064) und die frei belegbaren „ User Space Register“ 2501…2520 beschrieben werden Generelle Ausnahmen: • Schreiben von weniger als 1 oder mehr als 63 Registers => Exception 3 (Illegal data value) •...
