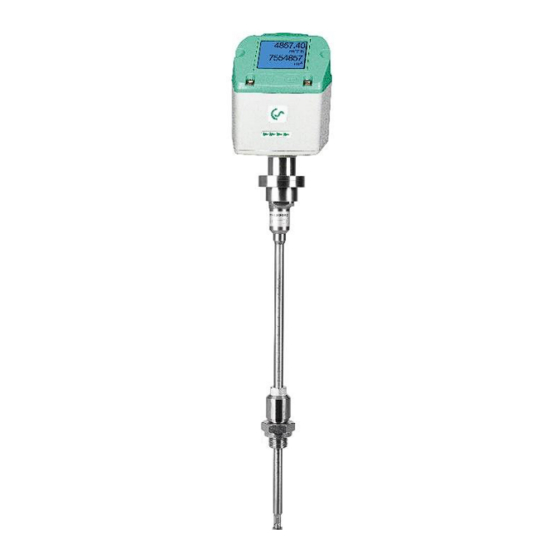

CS Instruments VD 500 Bedienungsanleitung
Durchfluss-sensor mit display, 4 ... 20 ma und impulsausgang (galv. isoliertt)
Inhaltsverzeichnis
Bedienungsanleitung
Durchfluss-Sensor VD 500
mit Display, 4 ... 20 mA und Impulsausgang (galv. isoliert)
Stationäre und mobile
Durchfluss– und Verbrauchsmessung für Druckluft und Gase
GESCHÄFTSSTELLE SÜD
Zindelsteiner Straße 15
D-78052 VS-Tannheim
DEUTSCHLAND
Tel.: +49 (0) 7705 978 99-0
Fax: +49 (0) 7705 978 99-20
info@cs-instruments.com
http://www.cs-instruments.com/de
VD 500 Deutsch V1.06
DE - Deutsch
GESCHÄFTSSTELLE NORD
Gewerbehof 14
D-24955 Harrislee
Deutschland
Tel.: +49 (0) 461 700 20 25
Fax: +49 (0) 461 700 20 26
Seite 1 von 40
Inhaltsverzeichnis
Verwandte Anleitungen für CS Instruments VD 500
Inhaltszusammenfassung für CS Instruments VD 500
- Seite 1 D-24955 Harrislee DEUTSCHLAND Deutschland Tel.: +49 (0) 7705 978 99-0 Tel.: +49 (0) 461 700 20 25 Fax: +49 (0) 7705 978 99-20 Fax: +49 (0) 461 700 20 26 info@cs-instruments.com http://www.cs-instruments.com/de VD 500 Deutsch V1.06 Seite 1 von 40...
-
Seite 2: Inhaltsverzeichnis
5.3.1 5.3.2 Anbohrschelle mit Kugelhahn .................... 8 Einbau des Sensors ....................... 9 5.4.1 Montage des VD 500 in den Kugelhahn ................9 5.4.2 Einbauwinkel für Einbauorte mit potenziellem Wasservorkommen ......... 10 Displaykopf Position ......................10 Inbetriebnahme ......................11 Nullpunktabgleich ........................ 11 4…... - Seite 3 Sprache ........................33 10.3.4.3 Display / Touch ......................34 10.3.5 Erweitert ........................... 34 10.3.6 4 -20mA ........................... 35 10.3.7 VD 500 Info ........................37 10.4 MBus............................37 10.4.1 Kommunikations-Grundeinstellungen ab Werk ............... 37 10.4.2 Übertragungswerte ......................37 Status / Fehlermeldungen ..................38 11.1...
-
Seite 4: Bestimmungsgemäßer Gebrauch
Folgeschäden im Zusammenhang mit der Lieferung, Leistungsfähigkeit oder Verwendung des Gerätes. Wir bieten Ihnen an, Geräte aus der Gerätefamilie VD 500, die Sie der Entsorgung zuführen wollen, von Ihnen zurückzunehmen. Bitte Einstell- und Kalibrierarbeiten nur durch qualifiziertes Personal aus der Mess- und Regeltechnik durchführen lassen. -
Seite 5: Gerätebeschreibung
Gerätebeschreibung 3 Gerätebeschreibung Das VD 500 ist ein kompakter Verbrauchszähler für Druckluft und Gase optional mit Display. Besondere Vorteile: - Optimale Genauigkeit durch kompakte Bauweise - Integriertes Display mit Anzeige von Duchfluss, Verbrauch,Geschwindigkeit und Temperatur - Einheiten frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm - Eingabe Innenrohrdurchmesser über Display Tasten... -
Seite 6: Technische Daten
± 1,5 % v.M (>224 m/s) optional TFT 1.8“ Auflösung 220 x 176 Display: G ½“, optional ½“ NPT Einschraubgewinde: Material: Edelstahl 1.4301 / 1.4404 Schutzklasse: IP65 ‘* v.M. = vom Messwert v.E. = vom Endwert VD 500 Deutsch V1.06 Seite 6 von 40... -
Seite 7: Einbau / Montage
5 x D 35 x D 5 x D Angegeben sind jeweils die erforderlichen Mindestwerte. Können die aufgeführten Beruhigungsstrecken nicht eingehalten werden, muss mit erhöhten bis erheblichen Abweichungen der Messergebnisse gerechnet werden. VD 500 Deutsch V1.06 Seite 7 von 40... -
Seite 8: Einbau Des Sensors
Durchgang Kugelhahn Minimum Ø15 mm 5.3.2 Anbohrschelle mit Kugelhahn Falls die Anlage nicht heruntergefahren werden kann, d.h. drucklos gestellt werden kann, kann mit Verwendung der CS Bohrvorrichtung (Best.-Nr. 0530 1108) unter Druck gebohrt werden. VD 500 Deutsch V1.06 Seite 8 von 40... -
Seite 9: Montage Des Vd 500 In Den Kugelhahn
Einbau des Sensors Einbau des Sensors 5.4.1 Montage des VD 500 in den Kugelhahn • Die Montage erfolgt durch das Einsetzen der Durchgangsverschraubung mit O- Ring (G1/2“ Gewinde, SW 32) in den Kugelhahn mit ½“ Innengewinde. Den Sensor mit der Hand so weit als möglich festschrauben und die Verschraubung mit einem Drehmoment von 25-30 Nm anziehen. -
Seite 10: Einbauwinkel Für Einbauorte Mit Potenziellem Wasservorkommen
5.4.2 Einbauwinkel für Einbauorte mit potenziellem Wasservorkommen Einbauorte die potenziell Wasser halten, sollten vermieden werden! • Empfohlen wird die Installation des VD 500 in einem Winkel von 15 Grad (siehe Bild). Dadurch kann, für den Fall von vorhandenem Kondensat oder Wasser, dieses wieder abtropfen •... -
Seite 11: Inbetriebnahme
Kapitel 10.3.1.5 Eine erneute Durchführung des Nullpunkabgleiches wird alle 180 Tage empfohlen! 4… 20 mA Analogausgang ➢ VD 500 mit Display mit 4… 20 mA Analog- und Impulsausgang Bitte Rohrinnendurchmesser eingeben! Im Display angezeigten Werte: Momentanwert in m³/h, m³/min etc. -
Seite 12: Messbereiche
Messbereiche Messbereiche Der Volumenstromsensor VD 500 gibt es in 2 verschieden Ausführungen: • High Speed–Version bis max. Strömungsgeschw. von 224.0 m/s • Ultra Speed–Version bis max. Strömungsgeschw. von 600.0 m/s Die Sonden sind für einen Rohrinnendurchmesser von 53,1 mm voreingestellt. -
Seite 13: Messbereichsendwerte „High Speed
Messbereiche Die Endwerte beziehen sich auf anwendungstypische Bedingungen von 7 bara + 50°C. Die Endwerte des Verbrauchssensors VD 500 sind Temperatur und Druck abhängig und ändern sich bei ändernden Betriebsbedingungen. 7.1 Messbereichsendwerte „High Speed“ Messrohr Volumenstrom Messrohr Volumenstrom Max. Innendurchmesser... -
Seite 14: Messbereichsendwerte „Ultra Speed
4080 600,0 800,0 496354 456850 600,0 900,0 628198 578200 600,0 1000,0 775553 713828 600,0 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VD 500 Deutsch V1.06 Seite 14 von 40... -
Seite 15: Abmessungen
Abmessungen 8 Abmessungen 416,0 (Standard Schaft 220mm) SW 27 SW 32 220 mm (Standard) Optional: 120, 160, 300, 400 mm Anschlussstecker A Anschlussstecker B VD 500 Deutsch V1.06 Seite 15 von 40... -
Seite 16: Elektrischer Anschluß
Gehäusedeckels lösen und internen DIP Schalter auf „On“ setzen. Beim Zusammenbau auf korrekten Sitz der Gehäusedichtung achten. Alternativ kann auch ein 120R Widerstand im Stecker zwischen Pin 2 und Pin 4 verbaut werden VD 500 Deutsch V1.06 Seite 16 von 40... -
Seite 17: Ethernet ( Otional Poe)
- Anschlussstecker B (M12 X-codiert 8polig) Anschlußstecker B Anschlußleitung M12 X-codiert 8 polig M12 X-codiert auf RJ45 Daten Leitungen: 1,2 und 3,4 PoE Leitungen: 5,6 und 7,8 M12 x 1 Anschlußleitung: Cat 6. *PoE: Power over Ethernet VD 500 Deutsch V1.06 Seite 17 von 40... -
Seite 18: Bedienung
Hinweis: Nur für Ausführung mit Display “OK“ ( ) “Up“ ( Die Bedienung des VD 500 erfolgt über die beiden kapazitiven Tasten Up ( ) und Enter ( VD 500 Deutsch V1.06 Seite 18 von 40... -
Seite 19: Initialisierung
Bedienung 10.1 Initialisierung Nach dem Einschalten des VD 500 erfolgt die Initialisierung, siehe links gefolgt von dem das Hauptmenü. 10.2 Hauptmenü nach dem Einschalten *** VA 520 *** *** VD 500 *** Gasart / Statusmeldung HW Version Modbus ID Seiten-Nr. -
Seite 20: Einstellungs Menü
Es kann bei Bedarf unter Basis Einstell.– Passwort geändert werden. Einen Menüpunkt anzuwählen, Werte zu „“ ändern muss die Taste bestätigt werden, die Menüpunktauswahl sowie die „OK“ Werte Bestätigung erfolgt mit der Taste VD 500 Deutsch V1.06 Seite 20 von 40... -
Seite 21: Sensor Einstellungen
Zahlenposition auswählen und mit Taste „OK“ aktivieren. „“ Durch betätigen von wird der „OK“ Positionswert jeweils um 1 erhöht. Mit abschließen und nächste Zahlenposition aktivieren. „OK“ Eingabe durch betätigen des Knopfes abschließen. VD 500 Deutsch V1.06 Seite 21 von 40... -
Seite 22: Eingabe / Änderung Des Verbrauchszählerstandes
Im Falle das die Anzahl der Einheiten auf einer Seite nicht dargestellt werden können, kommt „<<“ man mit Taste auf die nächste Seite. Übernahme der Auswahl durch 2x betätigen der Taste „OK“. Vorgehensweise für alle 4 Messgrößen erfolgt analog VD 500 Deutsch V1.06 Seite 22 von 40... -
Seite 23: Einstellung Der Referenzbedingungen
Zahlenposition aktivieren. „OK“ Eingabe durch betätigen des Knopfes abschließen Vorgehen für die Änderung der Referenztemperatur erfolgt analog. VD 500 Deutsch V1.06 Seite 23 von 40 „Filterzeit“ Unter dem Punkt kann eine Dämpfung festgelegt werden. Eingabe Werte von 0 -10000 in [ms] möglich. - Seite 24 „Langsam“ implementiert. Anpassung durch Auswahl des Taste „Filter Type“ „OK“. und Änderung mit Normal: für alle allgemeine Messungen Schnell: Für Messungen mit sehr schnellen Messwertänderungen Langsam:für Messungen nach dem Kompressor (pulsierender Durchfluss) VD 500 Deutsch V1.06 Seite 24 von 40...
-
Seite 25: Einstellung Nullpunkt Und Schleichmengenunterdrückung
Nullpunkt → Reset „Reset“ Durch Auswahl werden Festlegungen „Nullpunkt“ bzw. „Schleichmenge“ für zurückgesetzt. 179 days remaing „“ Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen „Zurück“ Verlassen des Menüs mit VD 500 Deutsch V1.06 Seite 25 von 40... -
Seite 26: Modbus Einstellungen
Bedienung 10.3.2 Modbus Einstellungen 10.3.2.1 Modbus RTU Setup Der Durchflußsensor VD 500 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter • Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. -
Seite 27: Modbus Tcp (Optional)
Bedienung 10.3.2.2 Modbus TCP (Optional) Der Durchflußsensor VD 500 ist optional mit einer Modbus TCP Schnittstelle (HW Interface: M12 x1X-codierte Buchsenstecker) ) ausgestattet. Der Sensor unterstützt mit dieserr Option das Modbus-TCP Protokoll für die Kommunikation mit SCADA-Systemen. Der TCP-Port ist standardmäßig auf 502 eingestellt. Port kann am Sensor oder mittels PC Service Software geändert werden... -
Seite 28: Netzwerk Einstellungen Statische Ip
Gewünschte Position mit Taste „>“auswählen „OK“ und mit Taste aktivieren. Änderung der Werte mit Taste „>“, Werte- Übernahme mit Taste „OK“. „Sub Netz“ „Gateway“ Vorgehen für erfolgt analog. Übernahme der Einstellungen durch „Speichern“. VD 500 Deutsch V1.06 Seite 28 von 40... -
Seite 29: Modbus Tcp Einstellungen
Datenformat (Word Order) zu ändern. „ABCD“ Mögliche Formate sind (Little Endian) “CDAB“ (Middle Endian) Speicherung der Änderungen mittels Taste „Speichern“. „>“ Anwahl und Bestätigung mit Tasten „OK“. Rücksetzen auf die Standardeinstellungen durch „setze Standardwerte“ Betätigung VD 500 Deutsch V1.06 Seite 29 von 40... -
Seite 30: Modbus Settings (2001
1172 Float Flow in cfm 1181 1180 Float 1189 1188 Float Flow in Ncfm Flow in kg/h 1197 1196 Float Flow in kg/min 1205 1204 Float Flow in kg/s 1213 1212 Float VD 500 Deutsch V1.06 Seite 30 von 40... - Seite 31 1057 1056 Float defined Hinweis: • Für DS400 / DS 500 / Handgeräte - Modbus Sensor Datentyp „ Daten Typ R4-32“ entspricht „Data Type Float“ • Für zusätzliche/weitere Modbus Werte siehe VA5xx_Modbus_RTU_Slave_Installation_1.09_DE.doc VD 500 Deutsch V1.06 Seite 31 von 40...
-
Seite 32: Pulse /Alarm
1 m³ / Puls 180000 3000 3000000 Tabelle 1 Maximale Durchflussmengen für Impulsausgang Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht ermöglichen werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung angezeigt. VD 500 Deutsch V1.06 Seite 32 von 40... -
Seite 33: Basis Einstell
Aktuell sind derzeit 4 Sprachen integriert die „“ mittels Taste ausgewählt werden kann. Aktivierung der Sprache durch Bestätigung mit „OK“ . Taste Verlassen des Menüs bei Anwahl von „zurück“ „OK“ und Bestätigung mit Taste VD 500 Deutsch V1.06 Seite 33 von 40... -
Seite 34: Display / Touch
Neustart des Sensors und Aufruf des Bedienungsmenü innerhalb der ersten 10s „OK“ möglich. Dazu in diesem Zeitraum mittels das bedienungsmenü aufrufen. 10.3.5 Erweitert → Einstellungen Erweitert „Werksreset“ Mit Taste kann man den Sensor auf die Werkseinstellungen zurücksetzen. VD 500 Deutsch V1.06 Seite 34 von 40... -
Seite 35: -20Ma
„OK“ anschließend mit Taste auswählen → Einstellungen →4-20mA Kanal 1 Der 4-20 mA Analogausgang des Sensor VD 500 lässt sich individuell einstellen. Es besteht die Möglichkeit die Messwerte „Temperatur“, „Geschwindigkeit“ „Durchfluss“ zu wählen und dem Kanal zuzuordnen. 0.000 m³/h Um Änderungen vorzunehmen den Menüpunkt mit... - Seite 36 Um Änderungen vorzunehmen zuerst einen Menüpunkt „Error Current“ mit Taste „“ anwählen und anschließend „OK“ mit Taste den gewünschten Mode auswählen Übernahme der Eingaben durch „Speichern“, verwerfen „Abbruch“. der Ändertungen mit „zurück“ wechsel in das Einstellungs-Menü. VD 500 Deutsch V1.06 Seite 36 von 40...
-
Seite 37: Vd 500 Info
Bedienung 10.3.7 VD 500 Info Einstellungen → Info Kurze Beschreibung der Sensordaten incl. der Kalibrierungsdaten. Unter Details erhält man zusätzlich die Kalibrierbedingungen. 20.0°C 53.1 mm 24.0°C 10.4 MBus Der Sensor bietet 2 Möglichkeiten für Kodierung des Value Informaition Field (VIF). -
Seite 38: Status / Fehlermeldungen
11.1 Statusmeldungen • Seitens CS Instruments GmbH & Co.KG wird eine regelmäßiger Re-Kalibrierung empfohlen, siehe Kapitel 13. D.h. bei Auslieferung wird intern das Datum eingetragen bei der die nächste Re-Kalibrierung empfohlen wird. Nach Erreichen dieses Datum wird, erfolgt ein Hinweis im Display durch die Statusmeldung „Cal“. -
Seite 39: Fehlermeldungen
Wird diese unterschritten erfolgt die Fehlermeldung „Low Voltage 4-20mA“ Fehlermeldungen: *** VA 520 *** *** VA 520 *** Low Voltage Internal Error *** VA 520 *** *** VA 520 *** Temp out of Range Low Voltage 4.20mA VD 500 Deutsch V1.06 Seite 39 von 40... -
Seite 40: Wartung
Wir empfehlen im Rahmen der DIN ISO Zertifizierung die Messgeräte in regelmäßigen Abständen kalibrieren und gegebenenfalls justieren zu lassen. Die Kalibrierzyklen sollten sich nach Ihrer internen Festlegung richten. Im Rahmen der DIN ISO Zertifizierung empfehlen wir für das VD 500 einen Kalibrierzyklus von einem Jahr.
