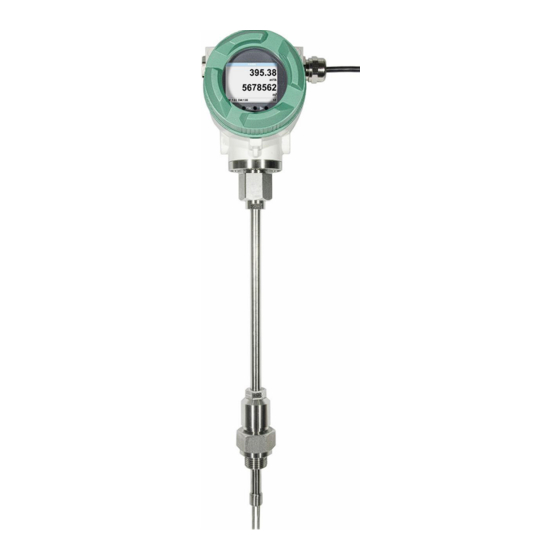

CS Instruments VA 550 Bedienungsanleitung
Durchfluß /verbrauchssonde
Vorschau ausblenden
Andere Handbücher für VA 550:
- Installations- und bedienungsanleitung (28 Seiten) ,
- Installations- und bedienungsanleitung (28 Seiten) ,
- Betriebsanleitung (56 Seiten)
Verwandte Anleitungen für CS Instruments VA 550
Inhaltszusammenfassung für CS Instruments VA 550
- Seite 1 DE - Deutsch Bedienungsanleitung Durchfluß /Verbrauchssonde VA 550 VA 550 Deutsch V1.18 Seite 1 von 52...
-
Seite 2: Vorwort
Vorwort Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das VA 550 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen... -
Seite 3: Inhaltsverzeichnis
6.3.1 6.3.2 Anbohrschelle mit Kugelhahn ..................21 Einbau des Sensors ......................22 6.4.1 Montage des VA 550 in den Kugelhahn ................22 Ausrichtung Gehäuse / Display ..................23 Anzugsmomente ........................23 Elektrischer Anschluß ....................24 Kabelverschraubung-zulässige Leitungsdurchmesser ........... 24 Steckerbelegung ........................24 Verdrahtung .......................... - Seite 4 8.3.5.3 Display / Touch ......................44 8.3.6 Erweitert ........................... 44 8.3.7 4 -20mA ........................... 45 8.3.8 VA 550 Info ........................47 MBus............................48 8.4.1 Kommunikationswerte ändern ..................48 8.4.2 Kodierung VIF (Value Information Field) ................. 49 8.4.3 Kommunikations-Grundeinstellungen ab Werk ............... 49 8.4.4...
-
Seite 5: Piktogramme Und Symbole
Folge bei Nichtbeachtung: mögliche Personen- oder Sachschäden Hinweis! Mögliche Gefährdung Folge bei Nichtbeachtung: mögliche Personen- oder Sachschäden Wichtig! Zusätzliche Hinweise, Infos, Tipps Folge bei Nichtbeachtung: Nachteile im Betrieb und bei der Wartung, keine Gefährdung VA 550 Deutsch V1.18 Seite 5 von 52... -
Seite 6: Sicherheitshinweise
Betreiber/Fachpersonal zu lesen. Zusätzlich zu dieser Betriebsanleitung sind ggf. örtliche bzw. nationale Vorschriften zu beachten. Stellen Sie sicher, dass der VA 550 nur innerhalb der zulässigen und auf dem Typenschild aufgeführten Grenzwerte betrieben wird. Es besteht sonst eine Gefährdung für Menschen und Material und es können Funktions- und Betriebsstörungen auftreten. -
Seite 7: Bestimmungsgemäße Verwendung
Das in dieser Betriebsanleitung beschriebene Messgerät ist ausschließlich zum Messen des thermischen Masseflusses von Gasen zu verwenden. Gleichzeitig misst es auch die Gastemperatur. Das VA 550 kann für das Messen einer vorgegebenen Auswahl an reinen Gasen oder von Gasgemischen konfiguriert werden. -
Seite 8: Technische Daten
G 1/2“ ISO 228, NPT 1/2“, R 1/2“, PT 1/2“ Einschraubgewinde: Material: Gehäuse Aludruckguss Fühlerrohr Edelstahl 1,4571 Schutzklasse: IP67 *Referenzbedingungen für Temperatur und Druck sind frei einstellbar, Standardbedingungen sind 0°C und 1013mbar. VA 550 Deutsch V1.18 Seite 8 von 52... -
Seite 9: Signalstromkreise
< 500 Ohm Vin 12-36Vdc 4.1.3 Impuls Galvanisch getrennt / potenzialfreier Schaltkontakt Passive: 48Vdc , 500 mA Max. Impulsausgangsfreq. 50Hz 4.1.4 Alarm Galvanisch getrennt Max. 48Vdc, 500mA VA 550 Deutsch V1.18 Seite 9 von 52... -
Seite 10: Messbereiche Durchfluss Va 550
Messbereiche Messbereiche Durchfluss VA 550 Der Volumenstromsensor VA 550 gibt es in 4 verschieden Ausführungen: Low Speed version bis max. Strömungsgeschw. von 50 m/s Grundversion( Standard) bis max. Strömungsgeschw. von 92,7 m/s Max–Version bis max. Strömungsgeschw. von 185.0 m/s ... -
Seite 11: Messbereichsendwerte „Low Speed
383,8 397,9 409,3 247,0 64,2 479,5 441,0 749,8 474,6 441,0 457,2 470,3 283,8 Referred to DIN 1945 / ISO 1217 (20°C, 1000mbar) and compressed air. Referred to DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 11 von 52... - Seite 12 88454,9 91706,5 94341,5 56920,6 1000,0 118752,2 109203,6 185667,6 117518,1 109203,6 113217,9 116471,0 70272,3 Referred to DIN 1945 / ISO 1217 (20°C, 1000mbar) and compressed air. Referred to DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 12 von 52...
-
Seite 13: Messbereichsendwerte „Standard Version
765,6 711,5 736,8 758,9 457,9 64,2 889,1 817,6 1390,0 879,8 817,6 846,7 872,0 526,1 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 13 von 52... - Seite 14 176468,9 163995,2 169831,2 174909,1 105530,6 1000,0 220166,6 202463,2 344215,1 217862,8 202463,2 209668,2 215937,1 130284,7 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 14 von 52...
-
Seite 15: Messbereichsendwerte „Max Speed Version
1528,1 1420,0 1472,2 1514,5 913,7 64,2 1774,3 1631,7 2774,1 1755,9 1631,7 1691,6 1740,2 1050,0 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 15 von 52... - Seite 16 352202,1 327282,7 339313,7 349063,4 210605,9 1000,0 439383,1 404052,7 686970,6 434817,4 404052,7 418905,8 430942,5 260007,2 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 16 von 52...
-
Seite 17: Messbereichsendwerte „High Speed Version
1850,2 1719,3 1782,5 1833,7 1106,4 64,2 2148,4 1975,6 3359,0 2126,1 1975,6 2048,3 2107,1 1271,3 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 17 von 52... - Seite 18 426450,0 396278,4 410844,6 422649,7 255003,8 1000,0 532009,9 489231,3 831791,3 526481,5 489232,6 507215,6 521789,8 314819,5 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 550 Deutsch V1.18 Seite 18 von 52...
-
Seite 19: Abmessungen
Abmessungen Abmessungen Abmessungen VA 550 138 (max) Ex version (max) 156 (max) 132 (max) (max) (max) Sondenlänge L [mm] H [mm] VA 550 Deutsch V1.18 Seite 19 von 52... -
Seite 20: Einbau / Montage
5 x D 35 x D 5 x D Angegeben sind jeweils die erforderlichen Mindestwerte. Können die aufgeführten Beruhigungsstrecken nicht eingehalten werden, muss mit erhöhten bis erheblichen Abweichungen der Messergebnisse gerechnet werden. VA 550 Deutsch V1.18 Seite 20 von 52... -
Seite 21: Einbau Va 550
Durchgang Kugelhahn Minimum Ø15 mm 6.3.2 Anbohrschelle mit Kugelhahn Falls die Anlage nicht heruntergefahren werden kann, d.h. drucklos gestellt werden kann, kann mit Verwendung der CS Bohrvorrichtung (Best.-Nr. 0530 1108) unter Druck gebohrt werden. VA 550 Deutsch V1.18 Seite 21 von 52... -
Seite 22: Einbau Des Sensors
Einbau / Montage Einbau des Sensors 6.4.1 Montage des VA 550 in den Kugelhahn Die Montage erfolgt durch das Einsetzen der Durchgangsverschraubung mit O-Ring (G1/2“ Gewinde, SW 32) in den Anschlussstutzen. Den Sensor mit der Hand so weit als möglich festschrauben und die Verschraubung mit einem Drehmoment von 25-30 Nm anziehen. -
Seite 23: Ausrichtung Gehäuse / Display
Einbau / Montage Ausrichtung Gehäuse / Display Das Sensorgehäuse VA 550 lässt sich in beide Richtungen verdrehen, max. 345°. Dazu muss die Gehäuse-Anschlußmutter gelöst werden. Das Gehäuse kann dann in die gewünscht Position gedreht werden, ein Überdrehen wird durch den internen Anschlag verhindert. -
Seite 24: Elektrischer Anschluß
Standard version mit Analogausgang 4…20mA (nicht galvanisch getrennt) Option Board 4-20mA I (4-20mA) I (4-20mA) Main Board Version mit Optionboard 2x Analogausgang 4…20mA galvanisch getrennt. Option Board MBus MBUS Main Board Version mit Optionboard MBus VA 550 Deutsch V1.18 Seite 24 von 52... - Seite 25 Richtungseingang I- Aktiv** I+ Aktiv** I- Aktiv** I+ Aktiv** MBus MBus * Alle analogen Ausgänge sind galvanisch isoliert. ** Die analogen Stromausgänge X5 und X6 sind optional.(Aktiv sowie als passiver Ausgang verfügbar.) VA 550 Deutsch V1.18 Seite 25 von 52...
-
Seite 26: Verdrahtung
Wird der Sensor am Ende des Modbussystems eingesetzt ist eine Abschlußterminierung gefordert. Dazu bitte den beigelegten 120R Widerstand an mit den Anschlüßen, Pin 1 und Pin3 von Stecker „X2“ anschließen. Main Board 120R VA 550 Deutsch V1.18 Seite 26 von 52... -
Seite 27: Modbus Tcp (Ethernet) Optional Poe
M12 x-codiert Daten Leitungen: 1,2 und 3,4 PoE Leitungen: 5,6 und 7,8 M12 x 1 Anschlußleitung: Cat 6. *PoE: Power over Ethernet 7.3.5 Impulsausgang Main Board Potentialfreier Schaltkontakt Max. 48Vdc , 500mA VA 550 Deutsch V1.18 Seite 27 von 52... -
Seite 28: Optische Tasten
Hinweis: Nur für Ausführung mit Display Die Bedienung des VA 550 erfolgt mittels 2 optischen Tasten, deren Bedienung direkt über / durch die Glasabdeckung erfolgt. Somit kann der VA 550 ohne öffnen des Deckels von außen bedient werden. Optische Tasten Die Auswahl der einzelnen Menüpunkte erfolgt durch die Taste „>“... -
Seite 29: Hauptmenü (Home)
Bedienung Hauptmenü (Home) 8.1.1 Initialisierung Nach dem Einschalten des VA 550 erfolgt die Initialisierung, siehe rechts gefolgt von dem das Hauptmenü. Flow Sensor Hauptmenü nach dem Einschalten *** VA 550 *** Gasart / Statusmeldung HW Version Modbus ID Seiten-Nr. SW Version „... -
Seite 30: Einstellungs Menü
Es kann bei Bedarf unter Basis Einstell.– Passwort geändert werden. Einen Menüpunkt anzuwählen, Werte zu „>“ ändern muss die Taste bestätigt werden, die Menüpunktauswahl sowie die Werte „OK“ Bestätigung erfolgt mit der Taste VA 550 Deutsch V1.18 Seite 30 von 52... -
Seite 31: Sensor Einstellungen
„OK“ Zahlenposition auswählen und mit Taste aktivieren. „>“ Durch betätigen von wird der Positionswert „OK“ jeweils um 1 erhöht. Mit abschließen und nächste Zahlenposition aktivieren. „OK“ Eingabe durch betätigen des Knopfes abschließen. VA 550 Deutsch V1.18 Seite 31 von 52... -
Seite 32: Eingabe / Änderung Des Verbrauchszählerstandes
Im Falle das die Anzahl der Einheiten auf einer Seite nicht dargestellt werden können, kommt „<“ man mit Taste auf die nächste Seite. Übernahme der Auswahl durch 2x betätigen der Taste „OK“. Vorgehensweise für alle 4 Messgrößen erfolgt analog VA 550 Deutsch V1.18 Seite 32 von 52... -
Seite 33: Einstellung Der Referenzbedingungen
Ref.Temp „OK“ um 1 erhöht. Mit abschließen und nächste Zahlenposition aktivieren. „OK“ Eingabe durch betätigen des Knopfes abschließen Vorgehen für die Änderung der Referenztemperatur erfolgt analog. VA 550 Deutsch V1.18 Seite 33 von 52 „Filterzeit“ Unter dem Punkt kann eine... - Seite 34 Eingabe Werte von 0 -10000 in [ms] sind möglich. Einstellungen Sensor Einstell Erweitert MW-Zeit Die Zeitperiode für Mittelwertberechnung kann hier eingegegen werden. Eingabe Werte von 1 -1440 [Minuten] sind möglich. Mittelwerte siehe Anzeigefenster 3+4 VA 550 Deutsch V1.18 Seite 34 von 52...
-
Seite 35: Einstellung Nullpunkt Und Schleichmengenunterdrückung
Einstellungen Sensor Einstell. Nullpunkt Reset „Reset“ Durch Auswahl werden Festlegungen „Nullpunkt“ bzw. „Schleichmenge“ für zurückgesetzt. „>“ Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen „Zurück“ Verlassen des Menüs mit VA 550 Deutsch V1.18 Seite 35 von 52... -
Seite 36: Modbus Rtu
Bedienung 8.3.2 Modbus RTU 8.3.2.1 Setup Der Durchflußsensor VA 550 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. -
Seite 37: Modbus Tcp (Optional)
8.3.3 Modbus TCP (Optional) 8.3.3.1 Setup Der Durchflußsensor VA 550 ist optional mit einer Modbus TCP Schnittstelle (HW Interface: M12 X-codierte Buchsenstecker) ) ausgestattet. Der Sensor unterstützt mit dieserr Option das Modbus-TCP Protokoll für die Kommunikation mit SCADA-Systemen. Der TCP-Port ist standardmäßig auf 502 eingestellt. Port kann am Sensor oder mittels PC Service Software geändert werden... -
Seite 38: Netzwerk Einstellungen Statische Ip
Gewünschte Position mit Taste „>“auswählen „OK“ und mit Taste aktivieren. Änderung der Werte mit Taste „>“, Werte- Übernahme mit Taste „OK“. „Sub Netz“ „Gateway“ Vorgehen für erfolgt analog. Übernahme der Einstellungen durch „Speichern“. VA 550 Deutsch V1.18 Seite 38 von 52... -
Seite 39: Modbus Tcp Einstellungen
Datenformat (Word Order) zu ändern. „ABCD“ Mögliche Formate sind (Little Endian) “CDAB“ (Middle Endian) Speicherung der Änderungen mittels Taste „Speichern“. „>“ Anwahl und Bestätigung mit Tasten „OK“. Rücksetzen auf die Standardeinstellungen „setze Standardwerte“ durch Betätigung VA 550 Deutsch V1.18 Seite 39 von 52... -
Seite 40: Bedienung
Flow in cfm Flow in Ncfm 1189 1188 Float Flow in kg/h 1197 1196 Float Flow in kg/min 1205 1204 Float Flow in kg/s 1213 1212 Float 1221 1220 Float Flow in kW VA 550 Deutsch V1.18 Seite 40 von 52... - Seite 41 Float GasTemp °F Hinweis: Für DS400 / DS 500 / Handgeräte - Modbus Sensor Datentyp „ Daten Typ R4-32“ entspricht „Data Type Float“ Für zusätzliche/weitere Modbus Werte siehe VA5xx_Modbus_RTU_TCP Installation_1.04_DE.doc VA 550 Deutsch V1.18 Seite 41 von 52...
-
Seite 42: Pulse /Alarm
1 m³ / Puls 180000 3000 3000000 Tabelle 1 Maximale Durchflussmengen für Impulsausgang Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht ermöglichen werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung angezeigt. VA 550 Deutsch V1.18 Seite 42 von 52... -
Seite 43: Basis Einstell
Aktuell sind derzeit 4 Sprachen integriert die „>“ mittels Taste ausgewählt werden kann. Aktivierung der Sprache durch Bestätigung mit „OK“ . Taste Verlassen des Menüs bei Anwahl von „zurück“ „OK“ und Bestätigung mit Taste VA 550 Deutsch V1.18 Seite 43 von 52... -
Seite 44: Display / Touch
Neustart des Sensors und Aufruf des Bedienungsmenü innerhalb der ersten 10s „OK“ möglich. Dazu in diesem Zeitraum mittels das bedienungsmenü aufrufen. 8.3.6 Erweitert Einstellungen Erweitert „Werksreset“ Mit Taste kann man den Sensor auf die Werkseinstellungen zurücksetzen. VA 550 Deutsch V1.18 Seite 44 von 52... -
Seite 45: -20Ma
Hier Beispiel für den Durchfluß, Vorgehen für Strömungsgeschwindigkeit und Temperatur ist analog. Übernahme der Eingaben durch „Speichern“, „Abbruch“. verwerfen der Ändertungen mit „zurück“ wechsel in das Einstellungs- 0.000 m³/h Menü. 1098.9 m³/h Speichern Abbruch 169,8 m/s 1098.9 m³/h VA 550 Deutsch V1.18 Seite 45 von 52... - Seite 46 Kanal 1: 0…max. Geschw. [m/s] Hinweis: Standard Einstellung VA550 für Analogausgang ist Standard Einstellung VA550 mit Optionboard Analogausgang Kanal 1: 0…max. Geschw. [m/s] Kanal 2: -20°C … 100°C] Für max. Geschwindigkeit siehe Sensorlabel. VA 550 Deutsch V1.18 Seite 46 von 52...
-
Seite 47: Va 550 Info
Bedienung 8.3.8 VA 550 Info Einstellungen Info Kurze Beschreibung der Sensordaten incl. der Kalibrierungsdaten. Unter Details erhält man zusätzlich die Kalibrierbedingungen. 20.0°C 53.1 mm 24.0°C VA 550 Deutsch V1.18 Seite 47 von 52... -
Seite 48: Mbus
Taste „Baudrate“ anwählen und Mittels „OK“ anschließend mit Taste auswählen. Eingabe / Änderung des Wertes mittels Taste „OK“ Übernahme der Eingaben durch „Speichern“, „Abbruch“. verwerfen der Ändertungen mit „zurück“ wechsel in das Einstellungs- Menü. VA 550 Deutsch V1.18 Seite 48 von 52... -
Seite 49: Kodierung Vif (Value Information Field)
*Alle Werte können in der Produktion geändert / voreingestellt werden oder Vorort mit der CS Service Software (Bestell-Nr. 0554 2007) geändert / eingestellt werden Ergänzende Dokumentation Zusätzliche Dokumentation für Ex-Version: Durchfluß / Verbrauchssonde VA 550 Ex / VA 570 Ex - Ex-Documentation VA 550 Deutsch V1.18 Seite 49 von 52... - Seite 50 Bedienung VA 550 Deutsch V1.18 Seite 50 von 52...
- Seite 51 Notizen VA 550 Deutsch V1.18 Seite 51 von 52...
- Seite 52 Notizen VA 550 Deutsch V1.18 Seite 52 von 52...
