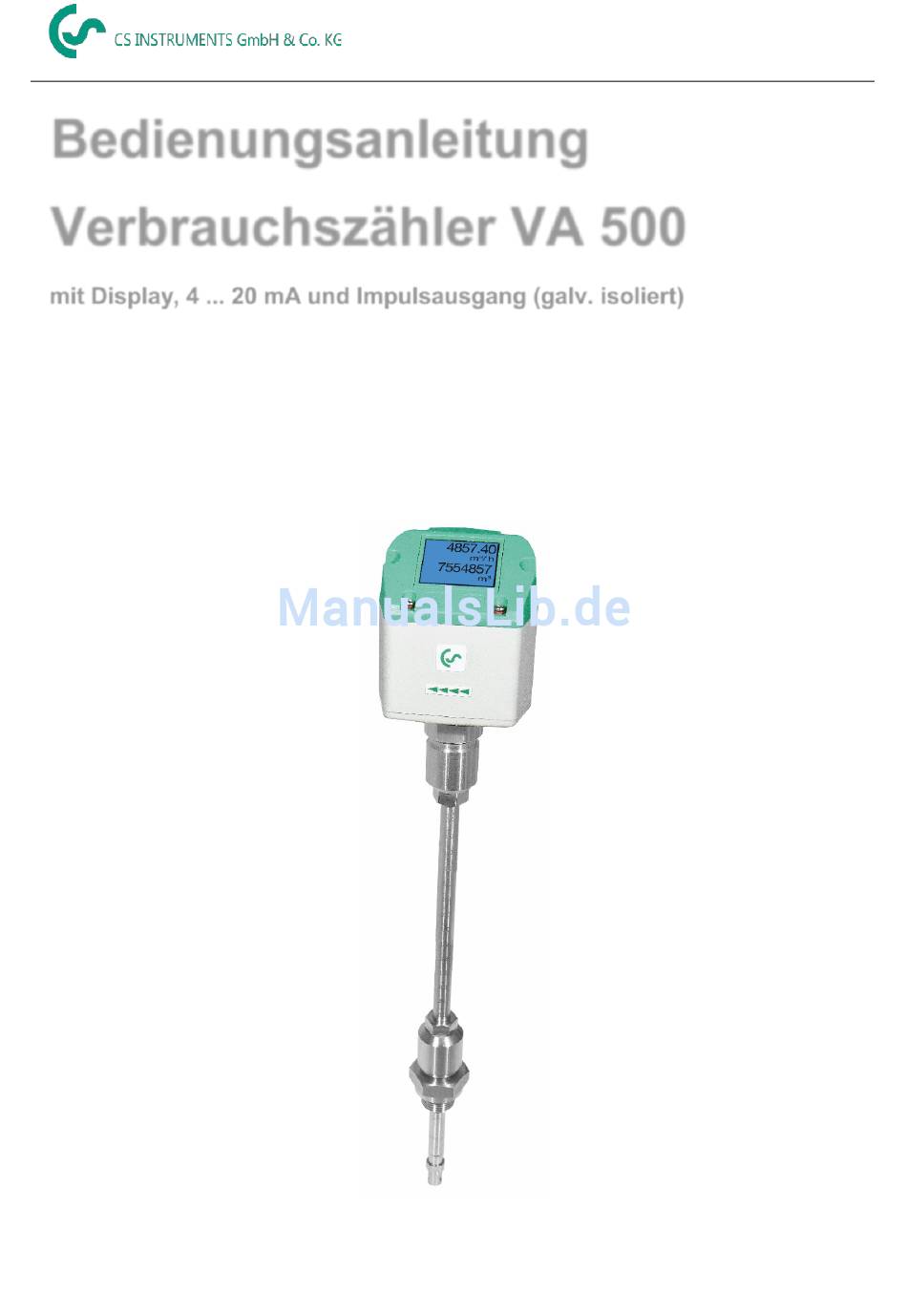

- Seite 1 DE - Deutsch Bedienungsanleitung Verbrauchszähler VA 500 mit Display, 4 ... 20 mA und Impulsausgang (galv. isoliert) Stationäre und mobile Durchfluss– und Verbrauchsmessung für Druckluft und Gase VA 500 Deutsch V1.13 Seite 1 von 44...
-
Seite 2: Vorwort
Vorwort Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das VA 500 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen... -
Seite 3: Inhaltsverzeichnis
½“ Gewindestutzen mit Kugelhahn .................. 11 4.3.2 Anbohrschelle mit Kugelhahn ..................11 Einbau des Sensors ......................12 4.4.1 Montage des VA 500 in den Kugelhahn ................12 Displaykopf Position ............Fehler! Textmarke nicht definiert. Messbereiche .......................13 Messbereichsendwerte „Standard“ ................... 14 Messbereichsendwerte „Max Speed“ ................16 Messbereichsendwerte „High Speed“... - Seite 4 Sprache ........................34 8.3.4.3 Display / Touch ......................35 8.3.5 Erweitert ........................... 35 8.3.6 4 -20mA ........................... 36 8.3.7 VA 500 Info ........................38 MBus............................39 8.4.1 Kommunikations-Grundeinstellungen ab Werk ............... 39 8.4.2 Übertragungswerte ......................39 Wartung ........................40 Reinigung des Sensorkopfes ...................40 Re-Kalibrierung ......................40...
-
Seite 5: Sicherheitshinweise
Folgeschäden im Zusammenhang mit der Lieferung, Leistungsfähigkeit oder Verwendung des Gerätes. Wir bieten Ihnen an, Geräte aus der Gerätefamilie VA 500, die Sie der Entsorgung zuführen wollen, von Ihnen zurückzunehmen. Bitte Einstell- und Kalibrierarbeiten nur durch qualifiziertes Personal aus der Mess- und Regeltechnik durchführen lassen. - Seite 6 Sicherheitshinweise Vor Inbetriebnahme lesen! Die Verbrauchssonde VA 500 arbeitet nach dem kalorimetrischen Messverfahren. Brennbare Gase Sollte diese Verbrauchssonde zur Messung brennbarer Gase (Erdgas etc.) eingesetzt werden, so weisen wir ausdrücklich darauf hin, dass die Sonde keine DVGW Zulassung hat, jedoch für Erdgas eingesetzt werden kann.
- Seite 7 VA 500 Standard 92,7 m/s, Volumenströme siehe Tabelle Seite 14-15 VA 500 Max.-Version 185 m/s, Volumenströme siehe Tabelle Seite 16-17 VA 500 High-Speed 224 m/s, Volumenströme siehe Tabelle Seite 18-19 1. VA 500 mit Display mit 4… 20 mA Analog- und Impulsausgang Bitte Rohrinnendurchmesser eingeben! Im Display angezeigte Werte: Momentanwert in m³/h, m³/min etc.
-
Seite 8: Gerätebeschreibung
Gerätebeschreibung 2 Gerätebeschreibung Das VA 500 ist ein kompakter Verbrauchszähler für Druckluft und Gase optional mit Display. Besondere Vorteile: - Optimale Genauigkeit durch kompakte Bauweise - Integriertes Display mit Anzeige von Duchfluss, Verbrauch,Geschwindigkeit und Temperatur - Einheiten frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm - Eingabe Innenrohrdurchmesser über Display Tasten... -
Seite 9: Technische Daten
± 1,5 % v.M.*, ± 0,3 % v. E.* Display: optional TFT 1.8“ Auflösung 220 x 176 Einschraubgewinde: G ½“ Material: Edelstahl 1.4301 / 1.4404 ‘* v.M. = vom Messwert v.E. = vom Endwert VA 500 Deutsch V1.13 Seite 9 von 44... -
Seite 10: Einbau / Montage
5 x D 20 x D 5 x D Angegeben sind jeweils die erforderlichen Mindestwerte. Können die aufgeführten Beruhigungsstrecken nicht eingehalten werden, muss mit erhöhten bis erheblichen Abweichungen der Messergebnisse gerechnet werden. VA 500 Deutsch V1.13 Seite 10 von 44... -
Seite 11: Einbau Va 500
Durchgang Kugelhahn Minimum Ø15 mm 4.3.2 Anbohrschelle mit Kugelhahn Falls die Anlage nicht heruntergefahren werden kann, d.h. drucklos gestellt werden kann, kann mit Verwendung der CS Bohrvorrichtung (Best.-Nr. 0530 1108) unter Druck gebohrt werden. VA 500 Deutsch V1.13 Seite 11 von 44... -
Seite 12: Einbau Des Sensors
Messbereiche Einbau des Sensors 4.4.1 Montage des VA 500 in den Kugelhahn • Die Montage erfolgt durch das Einsetzen der Durchgangsverschraubung mit O-Ring (G1/2“ Gewinde, SW 32) in den Anschlussstutzen. Den Sensor mit der Hand so weit als möglich festschrauben und die Verschraubung mit einem Drehmoment von 25-30 Nm anziehen. -
Seite 13: Messbereiche
Analogausganges siehe Kapitel „Bedienung“ Hinweis: Der Verbrauchszähler VA 500 entspricht dem aktuellen Stand der Technik und kann grundsätzlich für brennbare und nicht brennbare Gase eingesetzt werden. Sollte dieser Verbrauchszähler zur Messung brennbarer Gase (Erdgas etc.) eingesetzt werden, so weisen wir ausdrücklich darauf hin, dass die Sonde keine DVGW Zulassung hat, jedoch für brennbare Gase eingesetzt... -
Seite 14: Messbereichsendwerte „Standard
737,8 758,7 457,4 92,7 64,2 888,9 817,2 1389,7 879,5 790,3 847,8 871,8 525,6 92,7 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 500 Deutsch V1.13 Seite 14 von 44... - Seite 15 170062,7 174872,1 105423,5 92,7 1000,0 220404 202353,8 344143,9 217791,5 195703,6 209953,9 215891,5 130152,4 92,7 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 500 Deutsch V1.13 Seite 15 von 44...
-
Seite 16: Messbereichsendwerte „Max Speed
1472,3 1514,1 913,1 185,0 64,2 1774,33 1631,4 2773,7 1756,1 1577,7 1691,8 1739,8 1049,3 185,0 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 500 Deutsch V1.13 Seite 16 von 44... - Seite 17 339355,8 348974,7 210462,2 185,0 1000,0 439383,15 403995,0 686862,7 434870,6 390694,7 418957,8 430833,0 259829,8 185,0 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 500 Deutsch V1.13 Seite 17 von 44...
-
Seite 18: Messbereichsendwerte „High Speed
1782,8 1833,7 1105,9 224,0 64,2 2148,38 1975,7 3358,8 2125,4 1910,5 2048,6 2107,1 1270,8 224,0 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 500 Deutsch V1.13 Seite 18 von 44... - Seite 19 410920,6 422655,7 254901,6 224,0 1000,0 532009,87 489259,1 831740,4 526309,8 473108,8 507309,4 521797,2 314693,3 224,0 Bezogen auf DIN 1945 / ISO 1217 (20°C, 1000mbar) und Druckluft. Einstellung auf DIN 1343: 0°C, 1013,25 mbar VA 500 Deutsch V1.13 Seite 19 von 44...
-
Seite 20: Abmessungen
Abmessungen 6 Abmessungen 416,0 (Standard Schaft 220mm) SW 27 SW 32 220 mm (Standard) Optional: 120, 160, 300, 400 mm Anschlussstecker A Anschlussstecker B VA 500 Deutsch V1.13 Seite 20 von 44... -
Seite 21: Elektrischer Anschluß
Gehäusedeckels lösen und internen DIP Schalter auf „On“ setzen. Beim Zusammenbau auf korrekten Sitz der Gehäusedichtung achten. Alternativ kann auch ein 120R Widerstand im Stecker zwischen Pin 2 und Pin 4 verbaut werden. VA 500 Deutsch V1.13 Seite 21 von 44... -
Seite 22: Bedienung
Nur für Ausführung mit Display Hinweis: “OK“ ( ↵ ) “Up“ ( ↵ Die Bedienung des VA 500 erfolgt über die beiden kapazitiven Tasten Up ( ) und Enter ( VA 500 Deutsch V1.13 Seite 22 von 44... -
Seite 23: Initialisierung
Bedienung 8.1 Initialisierung Nach dem Einschalten des VA 500 erfolgt die Initialisierung, siehe links gefolgt von dem das Hauptmenü. Hauptmenü nach dem Einschalten *** VA 520 *** Gasart / Statusmeldung HW Version Modbus ID Seiten-Nr. SW Version Das Umschalten auf die Seiten 2-4 erfolgt mittels Taste „... -
Seite 24: Einstellungs Menü
Es kann bei Bedarf unter Basis Einstell.– Passwort geändert werden. Einen Menüpunkt anzuwählen, Werte zu ändern muss die Taste „“ bestätigt werden, die Menüpunktauswahl sowie die Werte Bestätigung erfolgt mit der Taste „OK“ VA 500 Deutsch V1.13 Seite 24 von 44... -
Seite 25: Sensor Einstellungen
Zahlenposition auswählen und mit Taste „OK“ aktivieren. Durch betätigen von „“ wird der Positionswert jeweils um 1 erhöht. Mit „OK“ abschließen und nächste Zahlenposition aktivieren. Eingabe durch betätigen des Knopfes „OK“ abschließen. VA 500 Deutsch V1.13 Seite 25 von 44... -
Seite 26: Eingabe / Änderung Des Verbrauchszählerstandes
Im Falle das die Anzahl der Einheiten auf einer Seite nicht dargestellt werden können, kommt man mit Taste „<<“ auf die nächste Seite. Übernahme der Auswahl durch 2x betätigen der Taste „OK“. Vorgehensweise für alle 4 Messgrößen erfolgt analog VA 500 Deutsch V1.13 Seite 26 von 44... -
Seite 27: Einstellung Der Referenzbedingungen
Einstellungen Sensor Einstell Erweitert um 1 erhöht. Mit „OK“ abschließen und Ref.Temp nächste Zahlenposition aktivieren. Eingabe durch betätigen des Knopfes „OK“ abschließen Vorgehen für die Änderung der Referenztemperatur erfolgt analog. VA 500 Deutsch V1.13 Seite 27 von 44... - Seite 28 Eingabe Werte von 0 -10000 in [ms] sind möglich. Einstellungen Sensor Einstell Erweitert MW-Zeit Die Zeitperiode für Mittelwertberechnung kann hier eingegegen werden. Eingabe Werte von 1 -1440 [Minuten] sind möglich. Mittelwerte siehe Anzeigefenster 3+4 VA 500 Deutsch V1.13 Seite 28 von 44...
-
Seite 29: Einstellung Nullpunkt Und Schleichmengenunterdrückung
Einstellungen Sensor Einstell. Nullpunkt Reset Durch Auswahl „Reset“ werden Festlegungen für „Nullpunkt“ bzw. „Schleichmenge“ zurückgesetzt. Menüpunkt mit Taste „“ anwählen und anschließend mit Taste „OK“ auswählen Verlassen des Menüs mit „Zurück“ VA 500 Deutsch V1.13 Seite 29 von 44... -
Seite 30: Modbus Setup
Bedienung 8.3.2 Modbus Setup Der Durchflußsensor VA 500 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter • Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. -
Seite 31: Modbus Settings (2001
Flow in Nltr/s 1181 1180 Float Flow in cfm Flow in Ncfm 1189 1188 Float Flow in kg/h 1197 1196 Float 1205 1204 Float Flow in kg/min 1213 1212 Float Flow in kg/s VA 500 Deutsch V1.13 Seite 31 von 44... - Seite 32 1426 Float GasTemp °F Hinweis: • Für DS400 / DS 500 / Handgeräte - Modbus Sensor Datentyp „ Daten Typ R4-32“ entspricht „Data Type Float“ • Für zusätzliche/weitere Modbus Werte siehe VA5xx_Modbus_RTU_Slave_Installation_1.04_DE.doc VA 500 Deutsch V1.13 Seite 32 von 44...
-
Seite 33: Pulse /Alarm
1 m³ / Puls 180000 3000 3000000 Tabelle 1 Maximale Durchflussmengen für Impulsausgang Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht ermöglichen werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung angezeigt. VA 500 Deutsch V1.13 Seite 33 von 44... -
Seite 34: Basis Einstell
Aktuell sind derzeit 4 Sprachen integriert die mittels Taste „“ ausgewählt werden kann. Aktivierung der Sprache durch Bestätigung mit Taste „OK“ . Verlassen des Menüs bei Anwahl von „zurück“ und Bestätigung mit Taste „OK“ VA 500 Deutsch V1.13 Seite 34 von 44... -
Seite 35: Display / Touch
Neustart des Sensors und Aufruf des Bedienungsmenü innerhalb der ersten 10s möglich. Dazu in diesem Zeitraum mittels „OK“ das bedienungsmenü aufrufen. 8.3.5 Erweitert Einstellungen Erweitert Mit Taste „Werksreset“ kann man den Sensor auf die Werkseinstellungen zurücksetzen. VA 500 Deutsch V1.13 Seite 35 von 44... -
Seite 36: -20Ma
Taste „OK“ auswählen Einstellungen 4-20mA Kanal 1 Der 4-20 mA Analogausgang des Sensor VA 500 lässt sich individuell einstellen. Es besteht die Möglichkeit die Messwerte „Temperatur“, „Geschwindigkeit“ „Durchfluss“ zu wählen und dem Kanal zuzuordnen. 0.000 m³/h Um Änderungen vorzunehmen den Menüpunkt mit... - Seite 37 Um Änderungen vorzunehmen zuerst einen Menüpunkt „Error Current“ mit Taste „“ anwählen und anschließend mit Taste „OK“ den gewünschten Mode auswählen Übernahme der Eingaben durch „Speichern“, verwerfen der Ändertungen mit „Abbruch“. „zurück“ wechsel in das Einstellungs-Menü. VA 500 Deutsch V1.13 Seite 37 von 44...
-
Seite 38: Va 500 Info
Bedienung 8.3.7 VA 500 Info Einstellungen Info Kurze Beschreibung der Sensordaten incl. der Kalibrierungsdaten. Unter Details erhält man zusätzlich die Kalibrierbedingungen. 20.0°C 53.1 mm 24.0°C VA 500 Deutsch V1.13 Seite 38 von 44... -
Seite 39: Mbus
Durchfluss [m³/h] Wert 3 mit [Einheit]*: Gastemperatur [°C] *Alle Werte können in der Produktion geändert / voreingestellt werden oder Vorort mit der CS Service Software (Bestell-Nr. 0554 2007) geändert / eingestellt werden VA 500 Deutsch V1.13 Seite 39 von 44... -
Seite 40: Wartung
Wir empfehlen im Rahmen der DIN ISO Zertifizierung die Messgeräte in regelmäßigen Abständen kalibrieren und gegebenenfalls justieren zu lassen. Die Kalibrierzyklen sollten sich nach Ihrer internen Festlegung richten. Im Rahmen der DIN ISO Zertifizierung empfehlen wir für das VA 500 einen Kalibrierzyklus von einem Jahr. - Seite 41 Notizen VA 500 Deutsch V1.13 Seite 41 von 44...
- Seite 42 Notizen VA 500 Deutsch V1.13 Seite 42 von 44...
- Seite 43 CE Konformität VA 500 Deutsch V1.13 Seite 43 von 44...
- Seite 44 Fax: +49 (0) 7705 978 99 20 Mail: info@cs-instruments.com Web: http://www.cs-instruments.com Geschäftsstelle Nord/Sales Office North Am Oxer 28c D-24955 Harrislee Tel.: +49 (0) 461 700 20 25 Fax: +49 (0) 461 700 20 26 Mail: info@cs-instruments.com Web: http://www.cs-instruments.com VA 500 Deutsch V1.13 Seite 44 von 44...
