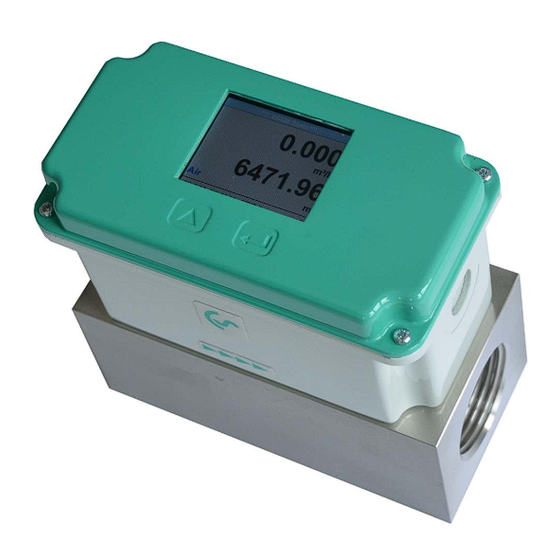

CS Instruments VA 525 Bedienungsanleitung

Kompakter inline durchflusssensor mit integriertem strömungsgleichrichter
Vorschau ausblenden Andere Handbücher für VA 525:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE - Deutsch
Bedienungsanleitung
VA 525
Kompakter Inline Durchflusssensor mit
integriertem Strömungsgleichrichter
VA 525 DE V1.01
Seite 1 von 41

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CS Instruments VA 525

Inhaltszusammenfassung für CS Instruments VA 525

  • Seite 1 DE - Deutsch Bedienungsanleitung VA 525 Kompakter Inline Durchflusssensor mit integriertem Strömungsgleichrichter VA 525 DE V1.01 Seite 1 von 41...

  • Seite 2: Vorwort

    Vorwort Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das VA 525 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise ..................... 5 Gerätebeschreibung ..................... 6 Technische Daten ......................7 Skalierung Analogausgang Luft .................. 8 Einbauhinweise ......................9 Einbau VA 525 ........................9 Messbereiche .......................10 Durchfluss verschiedene Gase ..................10 Abmessungen ......................11 Elektrischer Anschluss ....................12 Modbus, 4..20mA, Puls, MBus & Ethernet ................. 12 Anschlussdiagramme ......................
  • Seite 4 Sprache ........................32 10.3.5.3 Display / Touch ......................33 10.3.6 Erweitert ........................... 33 10.3.7 4 -20mA ........................... 34 10.3.8 VA 525 Info ........................36 10.4 MBus............................37 10.4.1 Kommunikations-Grundeinstellungen ab Werk ............... 37 10.4.2 Übertragungswerte ......................37 Status / Fehlermeldungen ..................38 11.1...

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Folgeschäden im Zusammenhang mit der Lieferung, Leistungsfähigkeit oder Verwendung des Gerätes. Wir bieten Ihnen an, Geräte aus der Gerätefamilie VA 525, die Sie der Entsorgung zuführen wollen, von Ihnen zurückzunehmen. Bitte Einstell- und Kalibrierarbeiten nur durch qualifiziertes Personal aus der Mess- und Regeltechnik durchführen lassen.

  • Seite 6: Gerätebeschreibung

    Gerätebeschreibung 3 Gerätebeschreibung Der neu entwickelte VA 525 kombiniert moderne digitale Schnittstellen zur Anbindung an Energiemonitoring System mit einer kleinen,kompakten Bauart. Der VA 525 kommt immer dann zum Einsatz, wenn viele Maschinen (Druckluftverbraucher) in ein Energiemonitoring.Nnetzwerk eingebunden werden soll. Besondere Vorteile: ...

  • Seite 7: Technische Daten

    TFT 1.8“ Auflösung 220 x 176 (optinal) Display: G ¼”,, G ½”, G ¾”, G1", G 1¼” G 1½”, G 2” Montagegewinde: Messblock Material Messblock: Aluminium Schutzklasse: IP65 * v.M. = vom Messwert v.E. = vom Endwert VA 525 DE V1.01 Seite 7 von 41...

  • Seite 8: Skalierung Analogausgang

    VA 525 mit integriertem 1" Messblock 0...290 m³/h High Speed 0...355 m³/h Low Speed 0...140 m³/h Standard 0...265 m³/h VA 525 mit integrierterm 1 ¼“" Messblock 4… 20 mA = 0...530 m³/h High Speed 0...640 m³/h Low Speed 0...195 m³/h Standard 0...365 m³/h...

  • Seite 9: Einbauhinweise

    Einbauhinweise 6 Einbauhinweise Einbau VA 525 Der Sensor VA 525 wird vormontiert zusammen mit dem Messblock ausgeliefert.  Ein kundenseitigem Einbau ist nur im drucklosen Zustand der Anlage erlaubt.  Dichtheit der Verbindung ist zu prüfen und sicherzustellen. VA 525 DE V1.01...

  • Seite 10: Messbereiche

    Low Speed Standard Sauerstoff 1140 High Speed 1380 Low Speed Standard Lachgas 1170 High Speed 1420 Andere Gase auf Anfrage Hinweis: Der Bereich außerhalb der Rohrleitung (Umgebungsbereich der Sonde) darf kein Ex-Bereich sein. VA 525 DE V1.01 Seite 10 von 41...

  • Seite 11: Abmessungen

    G 1/4" DN 15 G 1/2" 109,1 DN 20 109,1 G 3/4" DN 25 109,1 G 1" DN 32 G1 1/4" 139,1 DN 40 139,1 G1 1/2" DN 50 G 2" 139,1 VA 525 DE V1.01 Seite 11 von 41...

  • Seite 12: Elektrischer Anschluss

    RS 485 (B) Modbus RTU B verpolungssicher) Wurde keine Anschlussleitung bestellt, wird der Sensor mit einem M12 Anschlussstecker M12 Anschlussstecker geliefert. Ansicht Rückseite Der Anwender kann die Signale, (Klemmenseite) wie im Anschluss-Diagramm dargestellt, verbinden. VA 525 DE V1.01 Seite 12 von 41...

  • Seite 13: Anschlussdiagramme

    Grau / Grey - VB Blau / Blue Schwarz / Black Weiss / White 9.2.3 MBus Braun / Brown + VB Blau / Blue - VB Schwarz / Black MBus Grau / Grey MBus VA 525 DE V1.01 Seite 13 von 41...

  • Seite 14: Ethernet ( Otional Poe)

    9.2.4 Ethernet ( Otional PoE) Anschlußstecker B Anschlußleitung M12 X-codiert 8 polig M12 X-codiert auf RJ45 Daten Leitungen: 1,2 und 3,4 PoE Leitungen: 5,6 und 7,8 M12 x 1 Anschlußleitung: Cat 6. *PoE: Power over Ethernet VA 525 DE V1.01 Seite 14 von 41...

  • Seite 15: Bedienung

    Nur für Ausführung mit Display “OK“ (  ) “Up“ (  )   Die Bedienung des VA 525 erfolgt über die beiden kapazitiven Tasten Up ( ) und OK ( VA 525 DE V1.01 Seite 15 von 41...

  • Seite 16: Initialisierung

    Bedienung 10.1 Initialisierung Nach dem Einschalten des VA 525 erfolgt die Initialisierung, siehe links gefolgt von dem das Hauptmenü. 10.2 Hauptmenü nach dem Einschalten *** VA 520 *** Gasart / S tatusm eld ung HW V ersio n Mo dbus ID S eiten-Nr.

  • Seite 17: Einstellungs Menü

    Einen Menüpunkt anzuwählen, Werte zu ändern muss „“ die Taste bestätigt werden, die Menüpunktauswahl sowie die Werte Bestätigung „OK“. erfolgt mit der Taste Menüpunkte  4..20mA / Puls-Alarm,  Netzwerkeinstellung  MBus nur verfügbar bei entsprechender Sensorausführung. VA 525 DE V1.01 Seite 17 von 41...

  • Seite 18: Sensor Einstellungen

    Um Änderungen vorzunehmen, zuerst einen „“ Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen 10.3.1.1 Eingabe / Änderung des Rohrinnendurchmesser Bei VA 525 nicht veränderbar (gesperrt) da abgestimmt auf mitgelieferte Messblock mit entsprechenden Innendurchmesser. VA 525 DE V1.01 Seite 18 von 41...

  • Seite 19: Eingabe / Änderung Des Verbrauchszählerstandes

    Im Falle das die Anzahl der Einheiten auf einer Seite nicht „<<“ dargestellt werden können, kommt man mit Taste die nächste Seite. Übernahme der Auswahl durch 2x betätigen der Taste „OK“. Vorgehensweise für alle 4 Messgrößen erfolgt analog. VA 525 DE V1.01 Seite 19 von 41...

  • Seite 20: Erweiterte Einstellungen

    Auf keinen Fall bei Referenzbedingungen den Betriebsdruck oder die Betriebstemperatur eingeben   Einstellungen  Sensor Einstell Erweitert Bezugsnorm Um Änderungen vorzunehmen, zuerst einen „“ Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen VA 525 DE V1.01 Seite 20 von 41...
  • Seite 21 Aufruf der Einheitenseite mit „OK“ Im Falle von vorgrnommen Änderungen „Speicher“ müssen diese mittels der Taste gespeichert werden. „Standard“ Mit betätigen der Taste wird der Sensor auf die Einstellungen bei kalibration zurück gesetzt. VA 525 DE V1.01 Seite 21 von 41...

  • Seite 22: Einstellung Der Filterzeiten

    Eingabe Werte von 1 -1440 [Minuten] Eingabe Werte von 1 -1440 [Minuten] sind sind möglich. möglich. Mittelwerte siehe Anzeigefenster 3+4 Mittelwerte siehe Anzeigefenster 3+4 VA 525 DE V1.01 Seite 22 von 41...

  • Seite 23: Einstellung Nullpunkt Und Schleichmengenunterdrückung

    Einstellungen  Sensor Einstell. Nullpunkt  Reset „Reset“ Durch Auswahl werden Festlegungen „Nullpunkt“ bzw. „Schleichmenge“ für zurückgesetzt. „“ Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen „Zurück“ Verlassen des Menüs mit VA 525 DE V1.01 Seite 23 von 41...

  • Seite 24: Druck Einstellungen

    Menüpunkt mit Taste anwählen und „OK“ anschließend mit Taste auswählen Im Eingabemenü den entsprechenden Druck- „OK“ Wert eingeben und Änderungen mit speichern „CLR“ Mit Taste wird Wert auf gelöscht. „Abbruch“ Verlassen des Menüs mit VA 525 DE V1.01 Seite 24 von 41...

  • Seite 25: Modbus Einstellungen

    Bedienung 10.3.2 Modbus Einstellungen 10.3.2.1 Modbus RTU Setup Der Durchflußsensor VA 525 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter  Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen.

  • Seite 26: Ethernet (Modbus Tcp)

    Bedienung 10.3.3 Ethernet (Modbus TCP) Der Durchflußsensor VA 525 ist optional mit einer Modbus TCP Schnittstelle (HW Interface: M12 x1X-codierte Buchsenstecker) ) ausgestattet. Der Sensor unterstützt mit dieserr Option das Modbus-TCP Protokoll für die Kommunikation mit SCADA-Systemen. Der TCP-Port ist standardmäßig auf 502 eingestellt. Port kann am Sensor oder mittels PC Service Software geändert werden...

  • Seite 27: Netzwerk Einstellungen Statische Ip

    Gewünschte Position mit Taste „>“auswählen „OK“ und mit Taste aktivieren. Änderung der Werte mit Taste „>“, Werte- Übernahme mit Taste „OK“. „Sub Netz“ „Gateway“ Vorgehen für erfolgt analog. Übernahme der Einstellungen durch „Speichern“. VA 525 DE V1.01 Seite 27 von 41...

  • Seite 28: Modbus Tcp Einstellungen

    Datenformat (Word Order) zu ändern. „ABCD“ Mögliche Formate sind (Little Endian) “CDAB“ (Middle Endian) Speicherung der Änderungen mittels Taste „Speichern“. „>“ Anwahl und Bestätigung mit Tasten „OK“. Rücksetzen auf die Standardeinstellungen durch „setze Standardwerte“ Betätigung VA 525 DE V1.01 Seite 28 von 41...

  • Seite 29: Bedienung

    1180 Float 1189 1188 Float Flow in Ncfm 1197 1196 Float Flow in kg/h 1205 1204 Float Flow in kg/min 1213 1212 Float Flow in kg/s Flow in kW 1221 1220 Float VA 525 DE V1.01 Seite 29 von 41...
  • Seite 30 GasTemp °F 1427 1426 Float Hinweis:  Für DS400 / DS 500 / Handgeräte - Modbus Sensor Datentyp „ Daten Typ R4-32“ entspricht „Data Type Float“  Für zusätzliche/weitere Modbus Werte siehe VA5xx_Modbus_RTU_Slave_Installation_1.04_DE.doc VA 525 DE V1.01 Seite 30 von 41...

  • Seite 31: Pulse /Alarm

    1 m³ / Puls 180000 3000 3000000 Tabelle 1 Maximale Durchflussmengen für Impulsausgang Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht ermöglichen werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung angezeigt. VA 525 DE V1.01 Seite 31 von 41...

  • Seite 32: Basis Einstell

    Aktuell sind derzeit 4 Sprachen integriert die „“ mittels Taste ausgewählt werden kann. Aktivierung der Sprache durch Bestätigung mit „OK“ . Taste Verlassen des Menüs bei Anwahl von „zurück“ „OK“ und Bestätigung mit Taste VA 525 DE V1.01 Seite 32 von 41...

  • Seite 33: Display / Touch

    Neustart des Sensors und Aufruf des Bedienungsmenü innerhalb der ersten 10s „OK“ möglich. Dazu in diesem Zeitraum mittels das bedienungsmenü aufrufen. 10.3.6 Erweitert  Einstellungen Erweitert „Werksreset“ Mit Taste kann man den Sensor auf die Werkseinstellungen zurücksetzen. VA 525 DE V1.01 Seite 33 von 41...

  • Seite 34: -20Ma

    „OK“ anschließend mit Taste auswählen  Einstellungen 4-20mA Kanal 1 Der 4-20 mA Analogausgang des Sensor VA 525 lässt sich individuell einstellen. Es besteht die Möglichkeit die Messwerte „Temperatur“, „Geschwindigkeit“ „Durchfluss“ zu wählen und dem Kanal zuzuordnen. 0.000 m³/h 1098.9 m³/h...
  • Seite 35 Um Änderungen vorzunehmen zuerst einen Menüpunkt „Error Current“ mit Taste „“ anwählen und anschließend „OK“ mit Taste den gewünschten Mode auswählen Übernahme der Eingaben durch „Speichern“, verwerfen „Abbruch“. der Ändertungen mit „zurück“ wechsel in das Einstellungs-Menü. VA 525 DE V1.01 Seite 35 von 41...

  • Seite 36: Va 525 Info

    Bedienung 10.3.8 VA 525 Info Einstellungen  Info Kurze Beschreibung der Sensordaten incl. der Kalibrierungsdaten. Unter Details erhält man zusätzlich die Kalibrierbedingungen. 20.0°C 53.1 mm 24.0°C VA 525 DE V1.01 Seite 36 von 41...

  • Seite 37: Mbus

    Wert 2 mit [Einheit]*: Durchfluss[m³/h] Wert 3 mit [Einheit]*: Gastemperatur [°C] *Alle Werte können in der Produktion geändert / voreingestellt werden oder Vorort mit der CS Service Software (Bestell-Nr. 0554 2007) geändert / eingestellt werden VA 525 DE V1.01 Seite 37 von 41...

  • Seite 38: Status / Fehlermeldungen

    11.1 Statusmeldungen  Seitens CS Instruments GmbH & Co.KG wird eine regelmäßiger Re-Kalibrierung empfohlen, siehe Kapitel 13. D.h. bei Auslieferung wird intern das Datum eingetragen bei der die nächste Re-Kalibrierung empfohlen wird. Nach Erreichen dieses Datum wird, erfolgt ein Hinweis im Display durch die Statusmeldung „Cal“.

  • Seite 39: Fehlermeldungen

    VA 525 Low Voltage Heater Error *** VA 520 *** VA 525 *** VA 520 *** VA 525 Internal Error Temp out of Range *** VA 520 *** VA 525 Low Voltage 4.20mA VA 525 DE V1.01 Seite 39 von 41...

  • Seite 40: Wartung

    Wir empfehlen im Rahmen der DIN ISO Zertifizierung die Messgeräte in regelmäßigen Abständen kalibrieren und gegebenenfalls justieren zu lassen. Die Kalibrierzyklen sollten sich nach Ihrer internen Festlegung richten. Im Rahmen der DIN ISO Zertifizierung empfehlen wir für das VA 525 einen Kalibrierzyklus von einem Jahr.

  • Seite 41: Konformitätserklärung

    CE Konformität KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY CS Instruments GmbH & Co.KG Am Oxer 28c, 24955 Harrislee Erklären in alleiniger Verantwortung, dass das Produkt Declare under our sole responsibility that the product Verbrauchs-/ Durchflusssensor VA 525 Flow Sensor VA 525 den Anforderungen folgender Richtlinien entsprechen: We hereby declare that above mentioned components comply with requirements of the following EU directives: Elektromagnetische Verträglichkeit...
