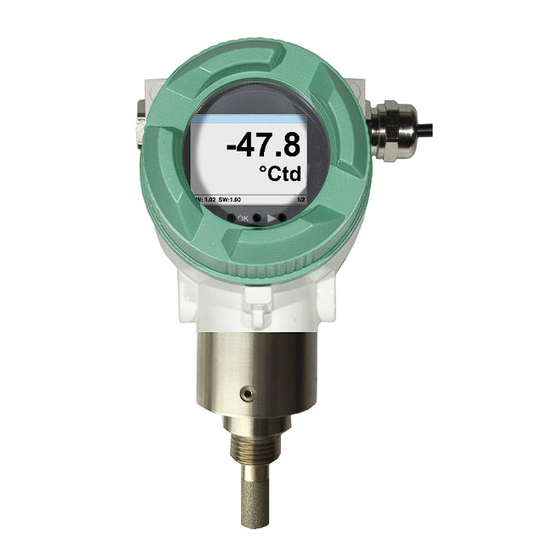

- Seite 1 BEDIENUNGSANLEITUNG FA 550 mit 4…20 mA - und RS 485 Modbus-Ausgang CS Taupunktsensor FA 550 ermöglicht eine zuverlässige und langzeitstabile Taupunktüberwachung im Außenbereich und rauer Industrieumgebung. Seite 1 FA 550 Version 1.00...
-
Seite 2: Inhaltsverzeichnis
12.3.4 Modbus TCP (Optional) ..................27 12.3.5 Alarm ........................30 12.3.6 Basis Einstell...................... 31 12.3.7 4 -20mA ......................32 12.3.8 FA 550 Info ......................34 13 Kalibrierung/Justage ......................35 14 Garantie ..........................35 15 Bestelldaten ........................36 Seite 2... -
Seite 3: Vorwort
Vorwort Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das FA 550 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen... -
Seite 4: Piktogramme Und Symbole
Folge bei Nichtbeachtung: mögliche Personen- oder Sachschäden Hinweis! Mögliche Gefährdung Folge bei Nichtbeachtung: mögliche Personen- oder Sachschäden Wichtig! Zusätzliche Hinweise, Infos, Tipps Folge bei Nichtbeachtung: Nachteile im Betrieb und bei der Wartung, keine Gefährdung Seite 4 FA 550 Version 1.00... -
Seite 5: Bestimmungsgemäßer Gebrauch
Teilen verträglich ist. Die im Datenblatt aufgeführten technischen Daten sind verbindlich. Eine unsachgemäße Handhabung oder ein Betrieb außerhalb der technischen Spezifikationen ist unzulässig. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Seite 5 FA 550 Version 1.00... -
Seite 6: Gerätebeschreibung
Der FA 550 Taupunktsensor ermöglicht eine zuverlässige und langzeitstabile Taupunkt- überwachung in industriellen Anwendungen. Beim Einbau des FA 550 in Druckluftanlagen wird der Drucktaupunkt (Taupunkt unter Druck) bis 50 bar (in Sonderversion bis 500 bar) direkt gemessen. Beim Einbau in atmosphärischen Bedingungen (Umgebungsdruck) oder im Abströmbereich (entspannte Luft) von Druckluft-... -
Seite 7: Sicherheitshinweise
Gerätebeschreibung Sicherheitshinweise Bevor Sie den FA 550 installieren, lesen Sie diese Bedienungsanleitung sorgfältig durch. Werden die hierin aufgeführte Hinweise, insbesondere die Sicherheitshinweise nicht beachtet können Gefahren für Mensch, Geräte und Anlagen die Folge sein. Das Produkt darf nur entsprechend seiner bestimmungsgemäßen Verwendung benutzt und eingesetzt werden. -
Seite 8: Technische Daten
2“ TFT Farb-Display (320 x 240) Alarmrelais: max. 60V, 0,5A. (AC* / DC) NC Relais, geschlossen bei Alarm und Stromausfall *AC max. Amplitude Anmerkung: Parallele Verwendung beider Ausgänge (4…20mA und RS 485 Modbus) ist möglich. Seite 8 FA 550 Version 1.00... -
Seite 9: Signalstromkreise
4 … 20 mA < 500 Ohm 7.1.2.2 Passiv Galvanisch getrennt 4 … 20 mA < 500 Ohm Vin 12-36Vdc 7.1.3 Alarm Galvanisch getrennt Max. 48Vdc, 500mA Seite 9 FA 550 Version 1.00... -
Seite 10: Abmessungen
Abmessungen Abmessungen Seite 10 FA 550 Version 1.00... -
Seite 11: Elektrischer Anschluß
Standard Version mit Analogausgang 4…20mA (nicht galvanisch getrennt) Option Board 4-20mA I (4-20mA) I (4-20mA) Main Board Version mit Option 2x Analogausgang 4…20mA galvanisch getrennt. Option Board MBus MBUS Main Board Version mit Option MBus Seite 11 FA 550 Version 1.00... - Seite 12 Alarm * Alarm * I- Aktiv** I+ Aktiv** I- Aktiv** I+ Aktiv** MBus MBus * Alle analogen Ausgänge sind galvanisch isoliert. ** Die analogen Stromausgänge X5 und X6 sind optional.(Aktiv sowie als passiver Ausgang verfügbar) Seite 12 FA 550 Version 1.00...
-
Seite 13: Verdrahtung
9.3.3 Modbus RTU Wird der Sensor am Ende des Modbussystems eingesetzt ist eine Abschlußterminierung gefordert. Dazu bitte den beigelegten 120R Widerstand an mit den Anschlüssen, Pin 1 und Pin3 von Stecker „X2“ anschließen. Main Board 120R Seite 13 FA 550 Version 1.00... -
Seite 14: Modbus Tcp (Ethernet) Optional Poe
Daten Leitungen: 1,2 und 3,4 PoE Leitungen: 5,6 und 7,8 M12 x 1 Anschlussleitung: Cat 6. *PoE: Power over Ethernet 9.3.5 Impulsausgang Main Board Potentialfreier Schaltkontakt Max. 48Vdc , 500mA Hinweis: Der Sensor ist im spannungslosen Zustand anzuschließen. Seite 14 FA 550 Version 1.00... -
Seite 15: Einbau
Bei Schweißarbeiten an der Rohrleitung darf die Erdung des Schweißgerätes nicht über das Messgerät erfolgen. Der Installateur hat dafür Sorge zu tragen, dass das FA 550 gemäß den elektrischen Anschlussplänen korrekt angeschlossen ist. Es sind die geltenden Vorschriften bezüglich Öffnen und Reparieren von elektrischen Geräten zu beachten. - Seite 16 Sackleitungen und nicht strömender Druckluft ergeben sich sehr lange Reaktionszeiten für den Feuchtemesswert. Druckluftleitung Messbare Gase Allgemein kann die Feuchte in allen nicht korrosiv wirkenden Gasen gemessen werden. Bei korrosiven Gasen bitte bei CS Instruments GmbH rückfragen Seite 16 FA 550 Version 1.00...
-
Seite 17: Modbus
Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. Die Einstellung kann mittels der CS Instruments PC Service Software, DS 400, DS 500 sowie dem Handmessgerät PI 500 erfolgen. Standardwerte für Kommunikation-Parameter: ... -
Seite 18: Modbus-Register Geräte Einstellungen (Register 2001
13 = Atmospheric DewPoint [°F] 2009 2008 float 4mA Scale Low 2011 2010 float 20mA Scale High Modbus Installation, Modbus Einstellungen und weiterführende Informationen finden Sie in der Anleitung CS Instruments „Modbus Installations- und Betriebsanleitung FA 5xx Sensoren“ Seite 18 FA 550 Version 1.00... -
Seite 19: Bedienung
Bedienung 12 Bedienung Die Bedienung des FA 550 erfolgt mittels 2 optischen Tasten, deren Bedienung direkt über / durch die Glasabdeckung erfolgt. Somit kann der FA 550 ohne öffnen des Deckels von außen bedient werden. Optische Tasten Die Auswahl der einzelnen Menüpunkte erfolgt durch die Taste „>“ und Bestätigung durch Taste „OK“... -
Seite 20: Initialisierung
Bedienung 12.1 Initialisierung Nach dem Einschalten des FA 550 erfolgt die Initialisierung, siehe links gefolgt von dem Hauptmenü. 12.2 Hauptmenü nach dem Einschalten Seite 1 Anzeigewert ist der Drucktaupunkt, hier in °Ctd. (bei Messung unter Druck) Der Drucktaupunkt bezieht sich immer auf den Druck in der Leitung. -
Seite 21: Einstellungs-Menü
Es kann bei Bedarf unter Basis Einstell.– Passwort geändert werden. Um einen Menüpunkt anzuwählen, „“ Werte zu ändern muss die Taste bestätigt werden, die Menüpunktauswahl sowie die Werte „OK“ Bestätigung erfolgt mit der Taste Seite 21 FA 550 Version 1.00... -
Seite 22: Sensor Einstellungen
Messwertes angewählt werden und mit Taste „OK“ aktiviert werden. „“ Auswahl der Messeinheit mittels Taste Übernahme der Auswahl durch 2x betätigen der Taste „OK“. Vorgehensweise für alle 3 Messgrößen erfolgt analog „zurück“ Verlassen des Menüs mittels Taste Unit Pressure Seite 22 FA 550 Version 1.00... -
Seite 23: Definition Des Referenz- Und Systemdrucks
Zur Berechnung des Atmosphärischen Taupunktes müssen der Referenzdruck (also der Atmosphärendruck 1013,25 hPa) und der Systemdruck (Überdruck) mit 6bar eingegeben werden. Erst nach Eingabe der beiden Drücke erfolgt eine korrekte Berechnung des Atmosphärischen Taupunktes. ( Angezeigt auf Display-Seite 3, hier der 4. Wert) Seite 23 FA 550 Version 1.00... - Seite 24 1 erhöht. Mit abschließen und nächste Zahlenposition aktivieren. Eingabe durch betätigen des Knopfes „OK“ abschließen Vorgehen für die Eingabe /Änderung des System-Druck erfolgt analog. Einstellungen Sensor Einstell. Druck Sys. Druck Seite 24 FA 550 Version 1.00...
-
Seite 25: Kalibrierung
Zahlenposition auswählen „OK“ und mit Taste aktivieren. Danach durch betätigen der Taste „Kalibrierung“ den eingebenden Referenz -24.675 °Ctd Wert übernehmen. „Reset“ Kalibrierung kann mittels Taste Werksabgleich zurück gestellt werden. „zurück“ Verlassen des Menüs mittels Taste Seite 25 FA 550 Version 1.00... -
Seite 26: Modbus Rtu Setup
Bedienung 12.3.3 Modbus RTU Setup Der Taupunktsensor FA 550 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. -
Seite 27: Modbus Tcp (Optional)
Bedienung 12.3.4 Modbus TCP (Optional) 12.3.4.1 Setup Der Taupunktsensor FA 550 ist optional mit einer Modbus TCP Schnittstelle (HW Interface: M12 x1 X-codierte Buchsenstecker) ) ausgestattet. Der Sensor unterstützt mit dieserr Option das Modbus-TCP Protokoll für die Kommunikation mit SCADA-Systemen. Der TCP-Port ist standardmäßig auf 502 eingestellt. Port kann am Sensor oder mittels PC Service Software geändert werden... -
Seite 28: Netzwerk Einstellungen Statische Ip
Gewünschte Position mit Taste „>“auswählen und mit Taste „OK“ aktivieren. Änderung der Werte mit Taste „>“, Werte- Übernahme mit Taste „OK“. „Sub Netz“ „Gateway“ Vorgehen für erfolgt analog. Übernahme der Einstellungen durch „Speichern“. Seite 28 FA 550 Version 1.00... -
Seite 29: Modbus Tcp Einstellungen
Datenformat (Word Order) zu „ABCD“ ändern. Mögliche Formate sind “CDAB“ (Little Endian) und (Middle Endian) Speicherung der Änderungen mittels Taste „Speichern“. „>“ Anwahl und Bestätigung mit Tasten „OK“. Rücksetzen auf die Standardeinstellungen „setze Standardwerte“ durch Betätigung Seite 29 FA 550 Version 1.00... -
Seite 30: Alarm
Bei Alarmausgang können folgende Einheiten (Units), siehe Bild „Einheiten Alarm“, gewählt werden. „Wert“ definiert den Alarmwert, hier -60°Ctd. „Hysterese“ definiert die gewünschte Hysterese Mit Taste „überschreiten“ bzw. „unterschreiten“ festgelegt wann Alarm anspricht. Überschreiten: Wert überschreitend Unterschreiten: Wert unterschreitend Seite 30 FA 550 Version 1.00... -
Seite 31: Basis Einstell
„LCD drehen“ Mittels kann man die Displayanzeige um 180° verdrehen Aktuell sind derzeit 4 Sprachen integriert „“ die mittels Taste ausgewählt werden kann. Aktivierung der Sprache durch Anwahl von „zurück“ „OK“ und Bestätigung mit Taste Seite 31 FA 550 Version 1.00... -
Seite 32: -20Ma
Es besteht die Möglichkeit Messwerte aufgeführt „Einheit Alarm“ in Bild auszuwählen und dem Kanal zuzuordnen. Einstellungen 4-20mA Kanal Einheit Um Änderungen vorzunehmen den Menüpunkt „“ mit Taste anwählen und anschließend mit „OK“ Taste die entsprechende Einheit auswählen. Seite 32 FA 550 Version 1.00... - Seite 33 Eingabe erfolgt analog wie voran beschrieben, „CLR“ mittels kann komplette Eingabe Einstellungen 4-20mA Kanal 1 gelöscht werden. Skalierung 20mA Übernahme der Eingaben durch „Speichern“, „Abbruch“. verwerfen der Änderungen mit „zurück“ Wechsel in das Einstellungs- Menü. Seite 33 FA 550 Version 1.00...
-
Seite 34: Fa 550 Info
„OK“ Taste den gewünschten Mode auswählen Übernahme der Eingaben durch „Speichern“, verwerfen „Abbruch“. der Änderungen mit „zurück“ Wechsel in das Einstellungs-Menü. 12.3.8 FA 550 Info Einstellungen Info Kurze Beschreibung der Sensordaten sowie Produktionsdaten. Seite 34 FA 550 Version 1.00... -
Seite 35: Kalibrierung/Justage
Bedienungsanleitung zu Wartungszwecken beschrieben ist – oder aber Seriennummern im Gerät verändert, beschädigt oder entfernt wurden. Die Garantiezeit beträgt für FA 550 12 Monate. Wenn nicht anders definiert, gelten für Zubehörteile 6 Monate. Garantieleistungen bewirken keine Verlängerung der Garantiefrist. -
Seite 36: Bestelldaten
