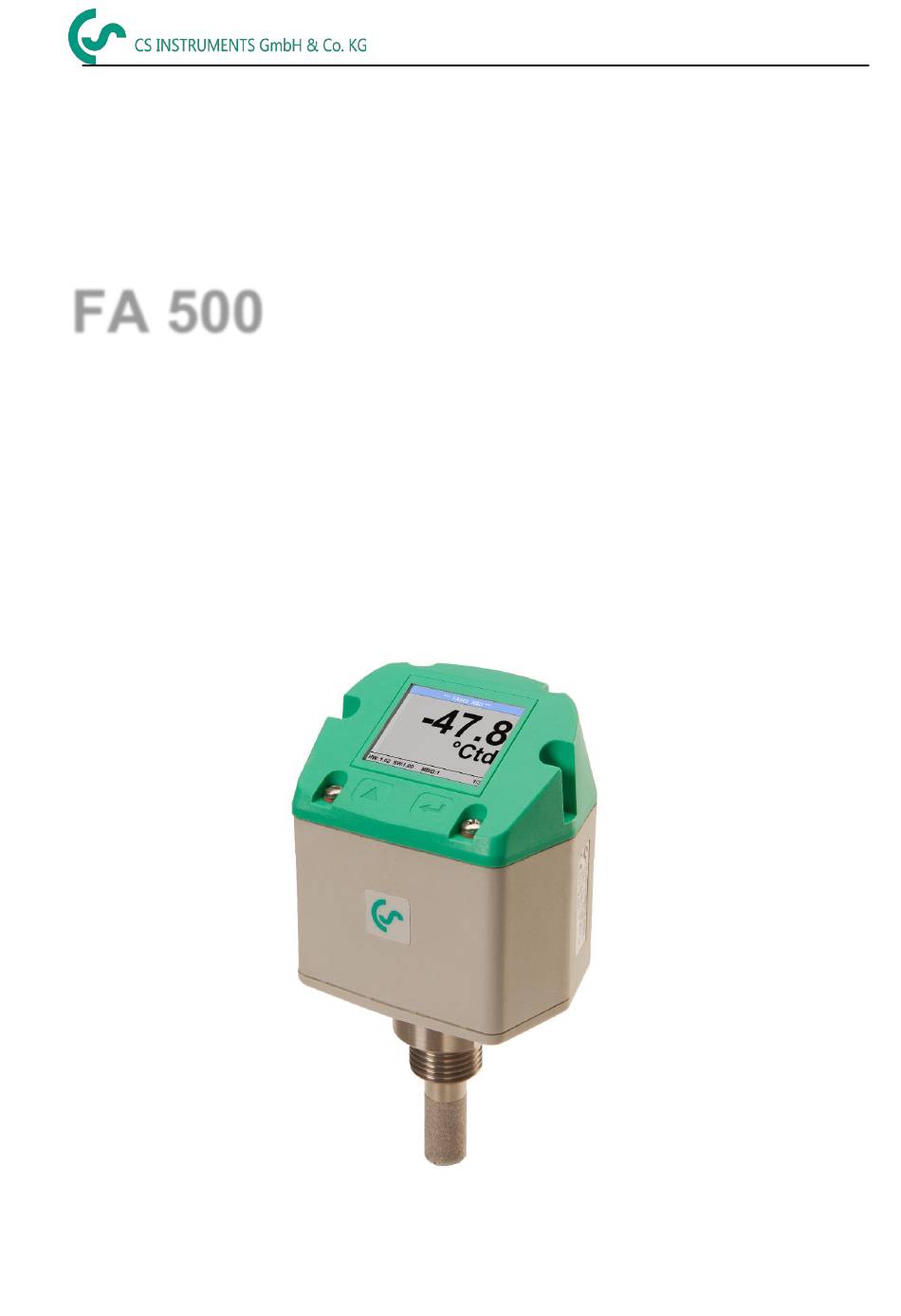

BEDIENUNGSANLEITUNG
FA 500
mit 3-Draht-Technik 4...20 mA und RS 485

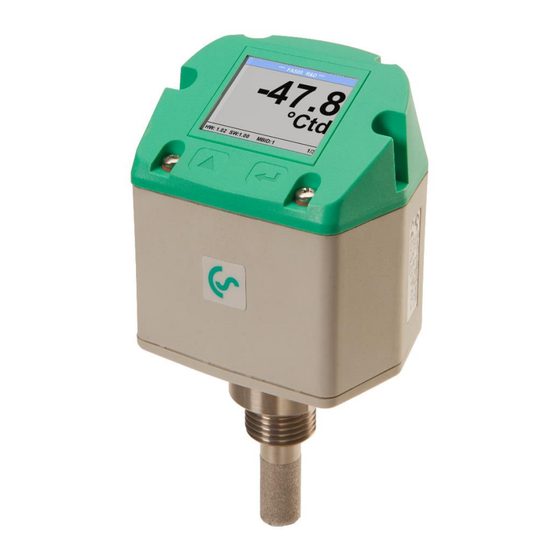

CS Taupunktsensor FA 500
Der
Modbus-Ausgang ermöglicht eine zuverlässige und langzeitstabile
Taupunktüberwachung bei industriellen Anwendungen. Wie z.B. in:
- Druckluftanlagen (Kälte-/Adsorptionstrockner)
- Granulattrocknern
- medizinischen Gasen
- nicht korrosiven Gasen, z. B. Stickstoff
1
FA 500 Version 1.02
Inhaltsverzeichnis
Verwandte Anleitungen für CS Instruments FA 500
Inhaltszusammenfassung für CS Instruments FA 500
- Seite 1 BEDIENUNGSANLEITUNG FA 500 mit 3-Draht-Technik 4…20 mA und RS 485 CS Taupunktsensor FA 500 Modbus-Ausgang ermöglicht eine zuverlässige und langzeitstabile Taupunktüberwachung bei industriellen Anwendungen. Wie z.B. in: - Druckluftanlagen (Kälte-/Adsorptionstrockner) - Granulattrocknern - medizinischen Gasen - nicht korrosiven Gasen, z. B. Stickstoff...
-
Seite 2: Inhaltsverzeichnis
Modbus Setup ..................... 19 8.3.4 Alarm ........................20 8.3.5 Basis Einstell...................... 21 8.3.6 4 -20mA ......................22 8.3.7 FA 500 Info ......................24 Kalibrierung/Justage ......................25 Beim Hersteller ........................25 10 Garantie ..........................25 11 Bestelldaten ........................26 FA 500 Version 1.02... - Seite 3 Liebe CS-Kundin, lieber CS-Kunde, Ihre Entscheidung für ein Messgerät der CS Instruments GmbH war richtig. Jedes Jahr kaufen tausende Kunden unsere hochwertigen Produkte. Dafür sprechen gute Gründe: Bei uns stimmt das Preis-/Leistungsverhältnis. Zuverlässige Qualität zum fairen Preis. Mit der fachlichen Erfahrung von über 20 Jahren lösen wir Ihre Messaufgabe optimal.
-
Seite 4: Sicherheitshinweise
Einstell- und Kalibrierarbeiten nur durch qualifiziertes Personal aus der Mess- und Regeltechnik durchführen lassen. Wichtig: Vor der Installation kurz Druckluft abströmen lassen, um Kondensat und Partikel zu entfernen. Verhindert die Verschmutzung des FA 500. Stehende Luft führt zu langen Messzeiten. FA 500 Version 1.02... -
Seite 5: Beschreibung
Anwendungen von -80…20 °C Taupunkt. Das FA 500 zeichnet sich durch verbesserte Stabilität aus. Beim Einbau des FA 500 in Druckluftanlagen wird der Drucktaupunkt (Taupunkt unter Druck) bis 50 bar (in Sonderversion bis 350 bar) direkt gemessen. Beim Einbau in atmosphärischen Bedingungen (Umgebungsdruck) oder im Abströmbereich (entspannte Luft) von Druckluft-... -
Seite 6: Technische Daten
Messbereich 0…100 % rF -20…70 °C -80…20 °Ctd ≙ 4…20 mA Typ 0699.0502, FA 500 -20…50 °Ctd ≙ 4…20 mA Typ 0699.0501, FA 500 Weitere Skalierungen auf Anfrage z.B. -60…30°Ctd ≙ 4…20 mA typisch 1 °Ctd von 50…-20 °Ctd Genauigkeit: ... -
Seite 7: Abmessungen
Abmessungen Abmessungen FA 500 Version 1.02... -
Seite 8: Elektrischer Anschluss
Die Sensoren habe eine intern zuschaltbare Terminierung, dazu bitte die 6 Schrauben des Gehäusedeckels lösen und internen DIP Schalter auf „On“ setzen. Alternativ kann auch ein 120R Widerstand im Stecker zwischen Pin 2 und Pin 4 verbaut werden. Hinweis: Der Sensor ist im spannungslosen Zustand anzuschließen. FA 500 Version 1.02... -
Seite 9: Einbau
Sackleitungen und nicht strömender Druckluft ergeben sich sehr lange Reaktionszeiten für den Feuchtemesswert. Messbare Gase Allgemein kann die Feuchte in allen nicht korrosiv wirkenden Gasen gemessen werden. Bei korrosiven Gasen bitte bei CS Instruments GmbH rückfragen FA 500 Version 1.02... -
Seite 10: Montage Direkt Im Prozess
Wenn vorhanden, denn Dichtring auf die richtige Zentrierung prüfen und die Verschraubung mit einem Drehmoment von 25-30 Nm anziehen. Bei einem NPT 1/2“ Gewinde darf kein Dichtring verwendet werden. Stattdessen ist ein geeignetes PTFE Dichtband oder Dichtungsmasse zu verwenden. FA 500 Version 1.02... -
Seite 11: Modbus
Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. Die Einstellung kann mittels der CS Instruments PC Service Software, DS 400, DS 500 sowie dem Handmessgerät PI 500 erfolgen. Standardwerte für Kommunikation-Parameter: ... -
Seite 12: Modbus-Register Geräte Einstellungen (Register 2001
13 = Atmospheric DewPoint [°F] 2009 2008 float 4mA Scale Low 2011 2010 float 20mA Scale High Modbus Installation, Modbus Einstellungen und weiterführende Informationen finden Sie in der Anleitung CS Instruments „Modbus Installations- und Betriebsanleitung FA 5xx Sensoren“ FA 500 Version 1.02... -
Seite 13: Bedienung
“OK“ ( ) “Up“ ( Die Bedienung des FA 500 erfolgt über die beiden kapazitiven Tasten Up ( ) und OK ( 8.1 Initialisierung Nach dem Einschalten des FA 500 erfolgt die Initialisierung, siehe links gefolgt von dem Hauptmenü. -
Seite 14: Einstellungs-Menü
Passwort bei Auslieferung: 0000 (4 x Null). Es kann bei Bedarf unter Basis Einstell.– Passwort geändert werden. Um einen Menüpunkt anzuwählen, „“ Werte zu ändern muss die Taste bestätigt werden, die Menüpunktauswahl sowie die Werte „OK“ Bestätigung erfolgt mit der Taste FA 500 Version 1.02... -
Seite 15: Sensor Einstellungen
Messwertes angewählt werden und mit Taste „OK“ aktiviert werden. „“ Auswahl der Messeinheit mittels Taste Übernahme der Auswahl durch 2x betätigen der Taste „OK“. Vorgehensweise für alle 3 Messgrößen erfolgt analog „zurück“ Verlassen des Menüs mittels Taste Unit Pressure FA 500 Version 1.02... -
Seite 16: Definition Des Referenz- Und Systemdrucks
8.3.2 Definition des Referenz- und Systemdrucks Mit dem FA 500 wird automisch der in der Druckleitung vorhandene Drucktaupunkt gemessen. Die Drucktaupunktmessung bezieht sich immer auf den Druck in der Leitung. Eine Druckeingabe ist nicht notwendig, da das Messprinzip druckunabhängig misst. - Seite 17 „OK“ jeweils um 1 erhöht. Mit abschließen und nächste Zahlenposition aktivieren. Eingabe durch betätigen des Knopfes „OK“ abschließen Vorgehen für die Eingabe /Änderung des System-Druck erfolgt analog. Einstellungen Sensor Einstell. Druck Sys. Druck FA 500 Version 1.02...
-
Seite 18: Kalibrierung
Zahlenposition auswählen „OK“ und mit Taste aktivieren. Danach durch betätigen der Taste „Kalibrierung“ den eingebenden Referenz -24.675 °Ctd Wert übernehmen. „Reset“ Kalibrierung kann mittels Taste Werksabgleich zurück gestellt werden. „zurück“ Verlassen des Menüs mittels Taste FA 500 Version 1.02... -
Seite 19: Modbus Setup
Bedienung 8.3.3 Modbus Setup Der Durchflußsensor FA 500 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter Modbus ID, Baudrate, Parität und Stoppbit eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen. -
Seite 20: Alarm
Bei Alarmausgang können folgende Einheiten (Units), siehe Bild „Einheiten Alarm“, gewählt werden. „Wert“ definiert den Alarmwert, hier -60°Ctd. „Hysterese“ definiert die gewünschte Hysterese Mit Taste „überschreiten“ bzw. „unterschreiten“ festgelegt wann Alarm anspricht. Überschreiten: Wert überschreitend Unterschreiten: Wert unterschreitend FA 500 Version 1.02... -
Seite 21: Basis Einstell
Displaydimming gesetzt. „LCD drehen“ Mittels kann man die Displayanzeige um 180° verdrehen Aktuell sind derzeit 4 Sprachen integriert „“ die mittels Taste ausgewählt werden kann. Aktivierung der Sprache durch Anwahl von „zurück“ „OK“ und Bestätigung mit Taste FA 500 Version 1.02... -
Seite 22: -20Ma
„OK“ anschließend mit Taste auswählen Einstellungen 4-20mA Kanal 1 Status Der 4-20 mA Analogausgang des Sensor FA 500 lässt sich individuell einstellen. „ein“ „aus“ Aktivierung bzw. Deaktivierung „Status“ Alarmausganges erfolgt Anwahl Taste „OK“. und Betätigung der Taste Es besteht die Möglichkeit Messwerte aufgeführt... - Seite 23 Eingabe erfolgt analog wie voran beschrieben, „CLR“ mittels kann komplette Eingabe Einstellungen 4-20mA Kanal 1 gelöscht werden. Skalierung 20mA Übernahme der Eingaben durch „Speichern“, „Abbruch“. verwerfen der Änderungen mit „zurück“ Wechsel in das Einstellungs- Menü. FA 500 Version 1.02...
-
Seite 24: Fa 500 Info
„OK“ Taste den gewünschten Mode auswählen Übernahme der Eingaben durch „Speichern“, verwerfen „Abbruch“. der Änderungen mit „zurück“ Wechsel in das Einstellungs-Menü. 8.3.7 FA 500 Info Einstellungen Info Kurze Beschreibung der Sensordaten sowie Produktionsdaten. FA 500 Version 1.02... -
Seite 25: Kalibrierung/Justage
Bedienungsanleitung zu Wartungszwecken beschrieben ist – oder aber Seriennummern im Gerät verändert, beschädigt oder entfernt wurden. Die Garantiezeit beträgt für FA 500 12 Monate. Wenn nicht anders definiert, gelten für Zubehörteile 6 Monate. Garantieleistungen bewirken keine Verlängerung der Garantiefrist. -
Seite 26: Bestelldaten
Bestelldaten 11 Bestelldaten Bestell Nr. Beschreibung FA 500 Taupunktsensor (-20…50 °Ctd) 0699.0501 FA 500 Taupunktsensor (-80…20 °Ctd) 0699.0502 0699.0503 FA 500 Taupunktsensor (-60…30 °Ctd) 0553.0104 Anschlussleitung, 5 m lang 0553.0105 Anschlussleitung, 10 m lang 0699.3390 Standard-Messkammer für Druckluft bis 16 bar 0699.3290... - Seite 27 Kontakt CS Instruments GmbH & Co.KG Geschäftsstelle Süd / Sales Office South / Zindelsteiner Str. 15 D-78052 VS-Tannheim Tel.: +49 (0) 7705 978 99 0 Fax: +49 (0) 7705 978 99 20 Mail: info@cs-instruments.com Web: http://www.cs-instruments.com Geschäftsstelle Nord / Sales Office North...
