C2C-Modbus
Koppelmodul zur Aufschaltung von Modbus-Slave-Geräten

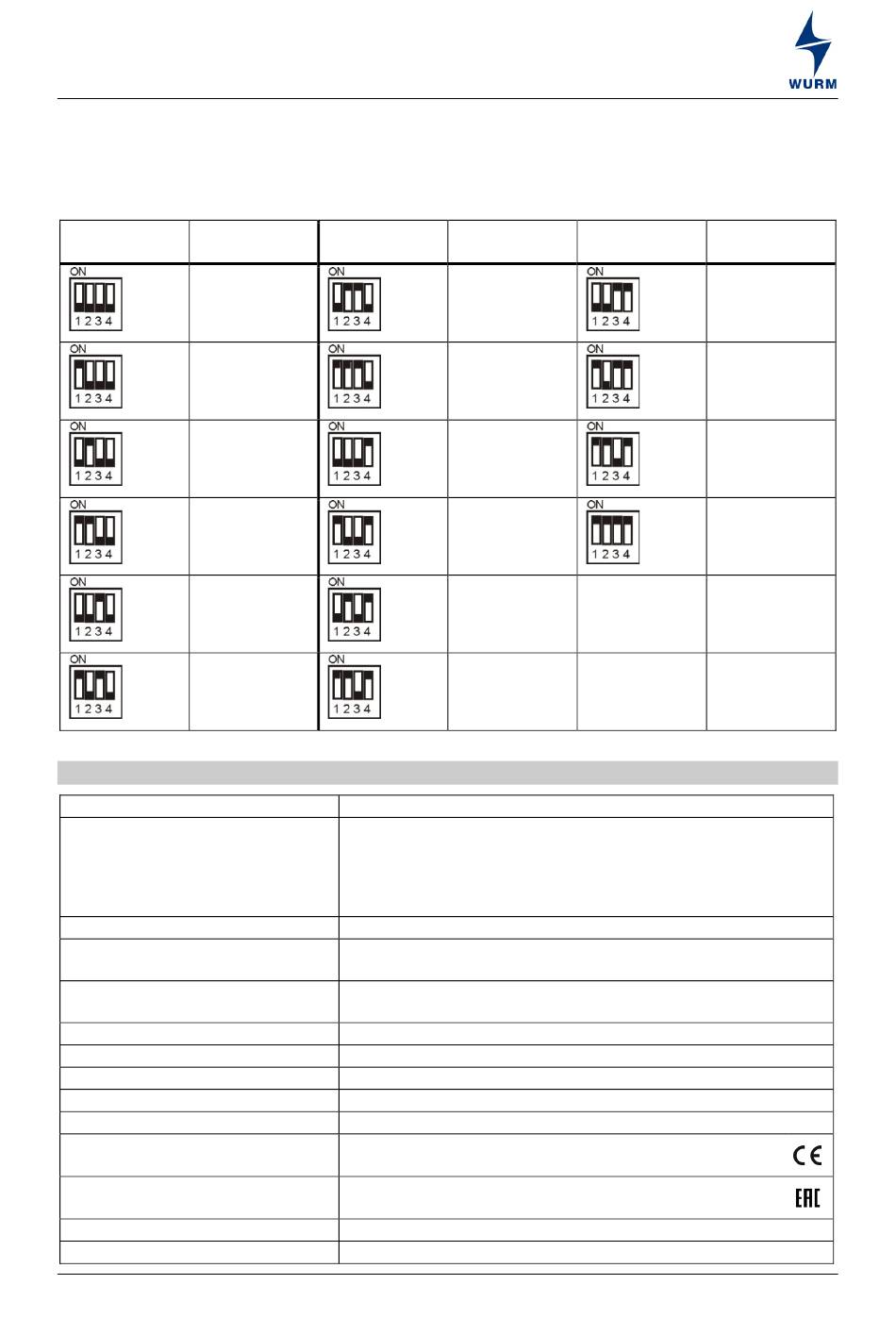

Adressierung
Mit dem Adressschalter kann die C-BUS-Adresse im Bereich von 105-120 eingestellt werden.
Im Auslieferungszustand ist die Adresse 105 eingestellt (Schalterstellung: Schalter 1-4 auf „OFF").
In nachfolgender Tabelle sind die Schalterstellungen und die daraus resultierenden C-BUS-Adressen
dargestellt.
Schalter-
C-BUS-
stellung
Adresse
105
106
107
108
109
110
Technische Daten
Spannungsversorgung
Kommunikation C-BUS
Kommunikation Modbus
Abmessungen
Umgebungstemperatur
CE-Konformität
EAC-Konformität
Gültigkeit ab
Seite 4 von 4
Technische Änderungen vorbehalten
Schalter-
stellung
230V~, +10% / -15%, ca. 3VA
1 x grüne LED, Betrieb
1 x grüne LED, Modbus-Kommunikation
1 x orange LED, Modbus-Fehler
Anzeige
1 x rote LED, Alarm
4 x grüne LED, Modbus- und CAN-Bus-Datenverkehr
Alarmrelais
Wechslerkontakte, 230V~, 4(2)A
3-Leiter CAN-Bus-Schnittstelle, galvanisch getrennt,
schaltbarer Abschlusswiderstand
3-Leiter Modbus-Schnittstelle, galvanisch getrennt,
schaltbare vollständige Terminierung
Gehäuse
Kunststoff
(BxHxT) 90 x 127 x 50mm
Befestigung
Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Gewicht
Ca. 350g
−
2014/30/EU (EMV-Richtlinie)
−
2014/35/EU (Niederspannungsrichtlinie)
−
TR ZU 004/2011
−
TR ZU 020/2011
RoHS II
Version 1.7.4
C-BUS-
Schalter-
Adresse
stellung
111
112
113
114
115
116
C2C-Modbus_V1.7.4_PI_2019-04_DE
C-BUS-
Adresse
117
118
119
120
