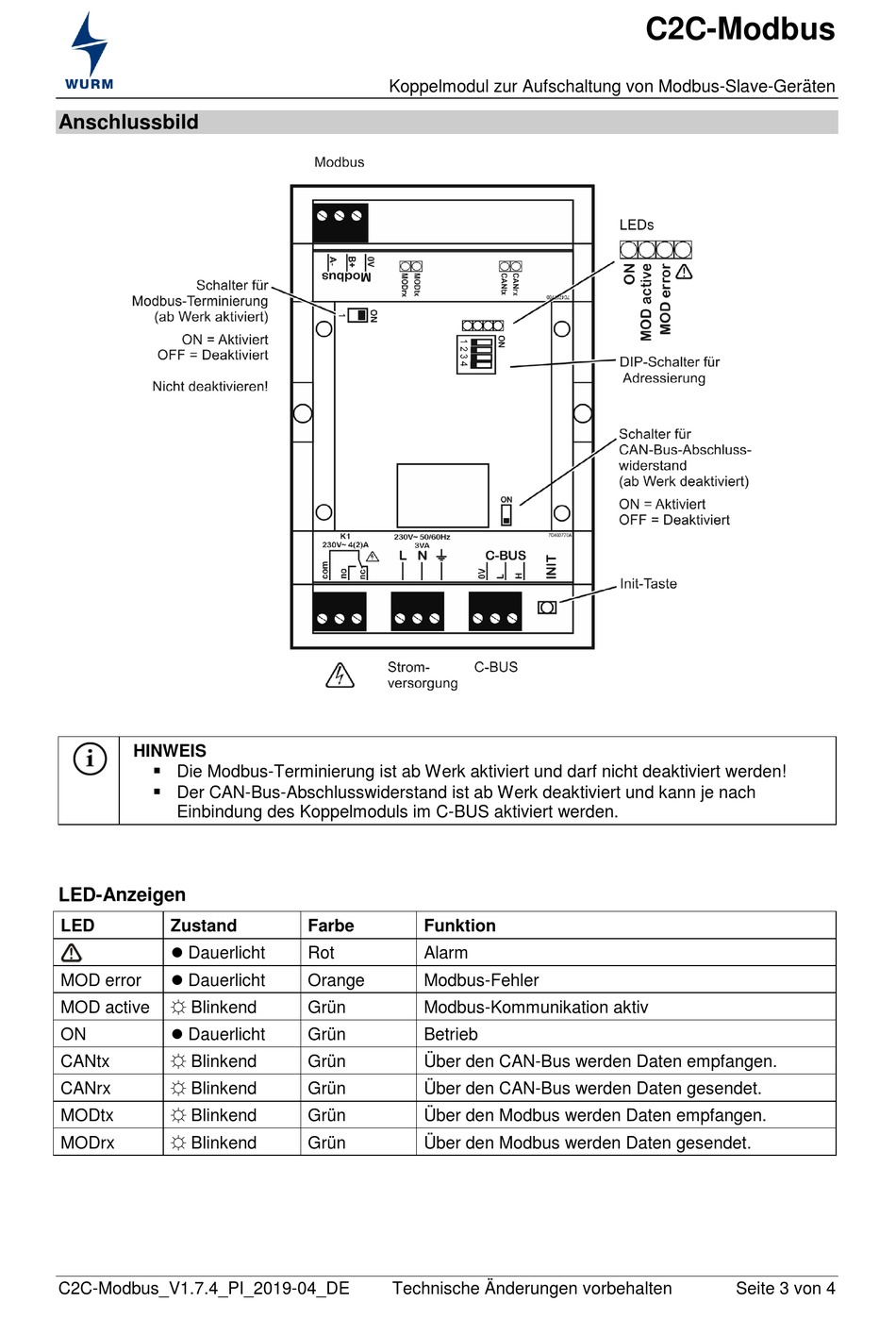

Anschlussbild
HINWEIS

Die Modbus-Terminierung ist ab Werk aktiviert und darf nicht deaktiviert werden!

Der CAN-Bus-Abschlusswiderstand ist ab Werk deaktiviert und kann je nach
Einbindung des Koppelmoduls im C-BUS aktiviert werden.
LED-Anzeigen
LED Zustand
 Dauerlicht
 Dauerlicht
MOD error
☼ Blinkend
MOD active
 Dauerlicht
ON
☼ Blinkend
CANtx
☼ Blinkend
CANrx
☼ Blinkend
MODtx
☼ Blinkend
MODrx
C2C-Modbus_V1.7.4_PI_2019-04_DE
Koppelmodul zur Aufschaltung von Modbus-Slave-Geräten
Farbe Funktion
Rot Alarm
Orange Modbus-Fehler
Grün Modbus-Kommunikation aktiv
Grün Betrieb
Grün Über den CAN-Bus werden Daten empfangen.
Grün Über den CAN-Bus werden Daten gesendet.
Grün Über den Modbus werden Daten empfangen.
Grün Über den Modbus werden Daten gesendet.
