Installation des Maxi Sky 2 Transportable im Aufnahmemodul
C-Stat
ECS
Installation/Ausbau des Maxi Sky 2 Transportable
Abb. 11
Abb. 12
Abb. 13
Abb. 14
Abb. 15
Abb. 16

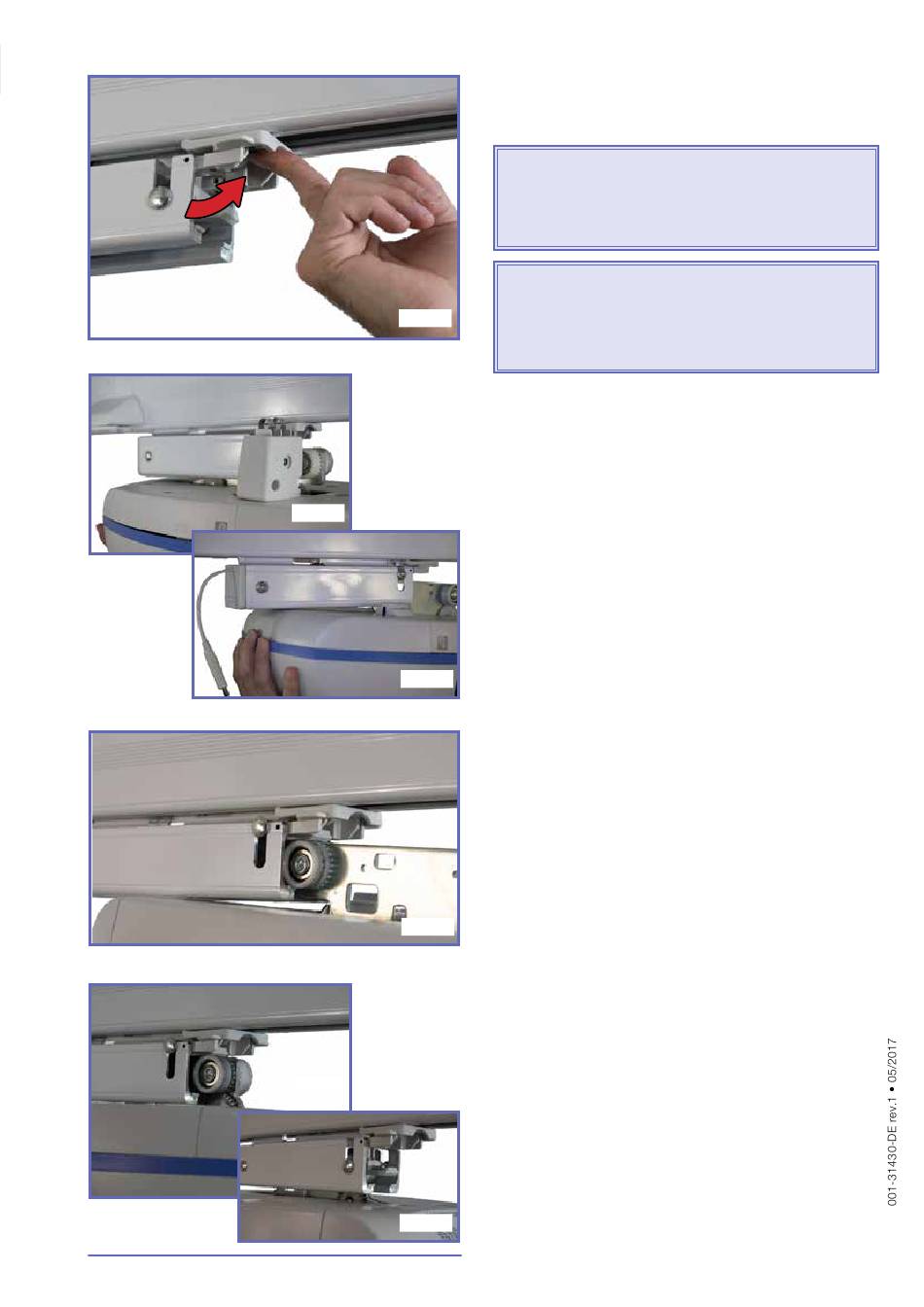

1) Öffnen Sie die Klappe des Aufnahmemoduls.
Dadurch wird das Modul an Ort und Stelle fixiert
und die Räder des Maxi Sky 2 Transportable
lassen sich einsetzen; (Abb. 11)
VORSICHT: Zur Vermeidung einer
Beschädigung des Produkts dürfen Sie
die Öffnungsklappe unter dem Clip an
Zubehörteilen wie einer Lade- oder
Erfassungsstation nicht öffnen.
WARNUNG: Öffnen Sie zur Vermeidung von
Verletzungen die Tür nicht, wenn sich das
Aufnahmemodul innerhalb von Zubehör-
teilen wie einem Drehteller, einer Weiche
oder einer Traversenweiche befindet.
ERINNERUNG:
Damit der Maxi Sky 2 Transportable beim Einsetzen
in das Aufnahmemodul korrekt geladen wird, muss
er richtig herum eingesetzt werden:
Der Maxi Sky 2 C-Stat Transportable muss
entsprechend der Position seiner Ladestation
entlang einer der Seiten der Kwiktrak-Schiene
eingesetzt werden. (Abb. 12)
Der Maxi Sky 2 ECS Transportable muss mit der
ECS-Schnittstellenseite voran eingesetzt werden.
(Abb. 13)
2) Heben Sie den Gleiter des Aufnahmemoduls
mit dem Laufwagen des Maxi Sky 2 vorsichtig mit
den Rädern nach oben und schieben Sie den
ersten Radsatz langsam in das Modul; (Abb. 14)
3) Führen Sie die Räder weiter in das Modul ein
(Abb. 15), bis Sie ein „Klick"-Geräusch hören, das
anzeigt, dass die Niete abgesackt ist und sich
beide Radsätze gesichert innerhalb des
Aufnahmemoduls befinden; (Abb. 16)
9
