Installation des Aufnahmemoduls
C-Stat
WARNUNG: Stellen Sie zur Vermeidung von Verletzungen sicher, dass die Endstopper an allen
Enden des Schienensystems richtig angebracht und festgezogen sind.
Installation der Aufnahmemodule

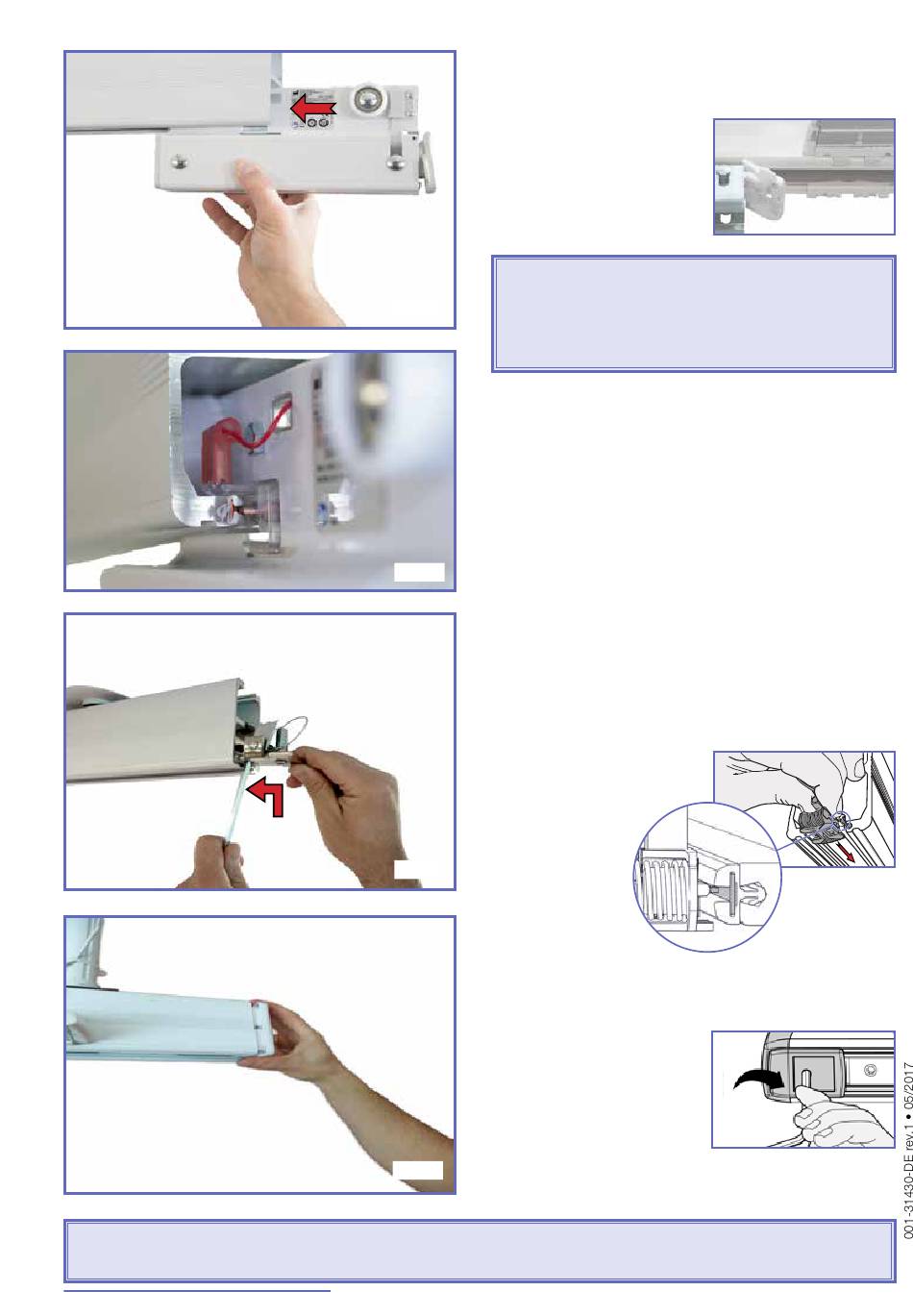

4) Setzen Sie das Aufnahmemodul in das Kwiktrak-
Schienensystem ein: (Abb. 4)
a. Beim Modul Vorhang-
öffnung (Curtain Gap):
Stellen Sie sicher, dass
Sie das Aufnahmemodul
mit der Öffnungsklappe in
Richtung Kopplungs-
station und Ladestation
einsetzen.
VORSICHT: Zur Vermeidung einer
Beschädigung des Produkts dürfen Sie die
Abb. 4
Öffnungsklappe unter dem Clip an
Zubehörteilen wie einer Lade- oder
Erfassungsstation nicht öffnen.
ERINNERUNG:
Achten Sie bei der Installation eines ECS-
Aufnahmemoduls besonders darauf, dass der ECS
Maxi Sky 2 Transportable sich richtig aufladen kann,
nachdem er in dem ECS-Aufnahmemodul installiert
wurde.
Achten Sie beim Einsetzen des Aufnahmemoduls in
das Kwiktrak darauf, dass sich die Kontakt-Box des
ECS-Aufnahmemoduls in Kontakt mit den
Abb. 5
Kontaktbahnen innerhalb des Kwiktrak befindet.
(Abb. 5)
5) Setzen Sie den Endstopper 50 mm (2") vom
Ende der Schiene entfernt wieder in die Schiene
ein und schrauben Sie ihn mit dem 6-mm-
Inbusschlüssel fest. Das Anzugsmoment beträgt
20 Nm (15 lb ft): (Abb. 6)
a. Falls Sie im
vorherigen Arbeitsgang
eine ECS-Kontakt-Box
ausgebaut hatten,
setzen Sie sie so
nah wie möglich
am Endstopper
Abb. 6
wieder in die
Schienen ein.
C-Stat
6) Setzen Sie die Kunststoffkappe wieder in das
Ende des Kwiktrak ein: (Abb. 7)
a. Beim Einsetzen der
Kunststoffkappe in das
Ende des ECS-Kwiktrak-
Systems müssen Sie die
Schraube, welche die
Kunststoffkappe im
Kwiktrak befestigt, wieder
mit dem 6-mm-
Inbusschlüssel festziehen.
Abb. 7
Vorhangöffnung/
Curtain Gap
ECS
ECS
