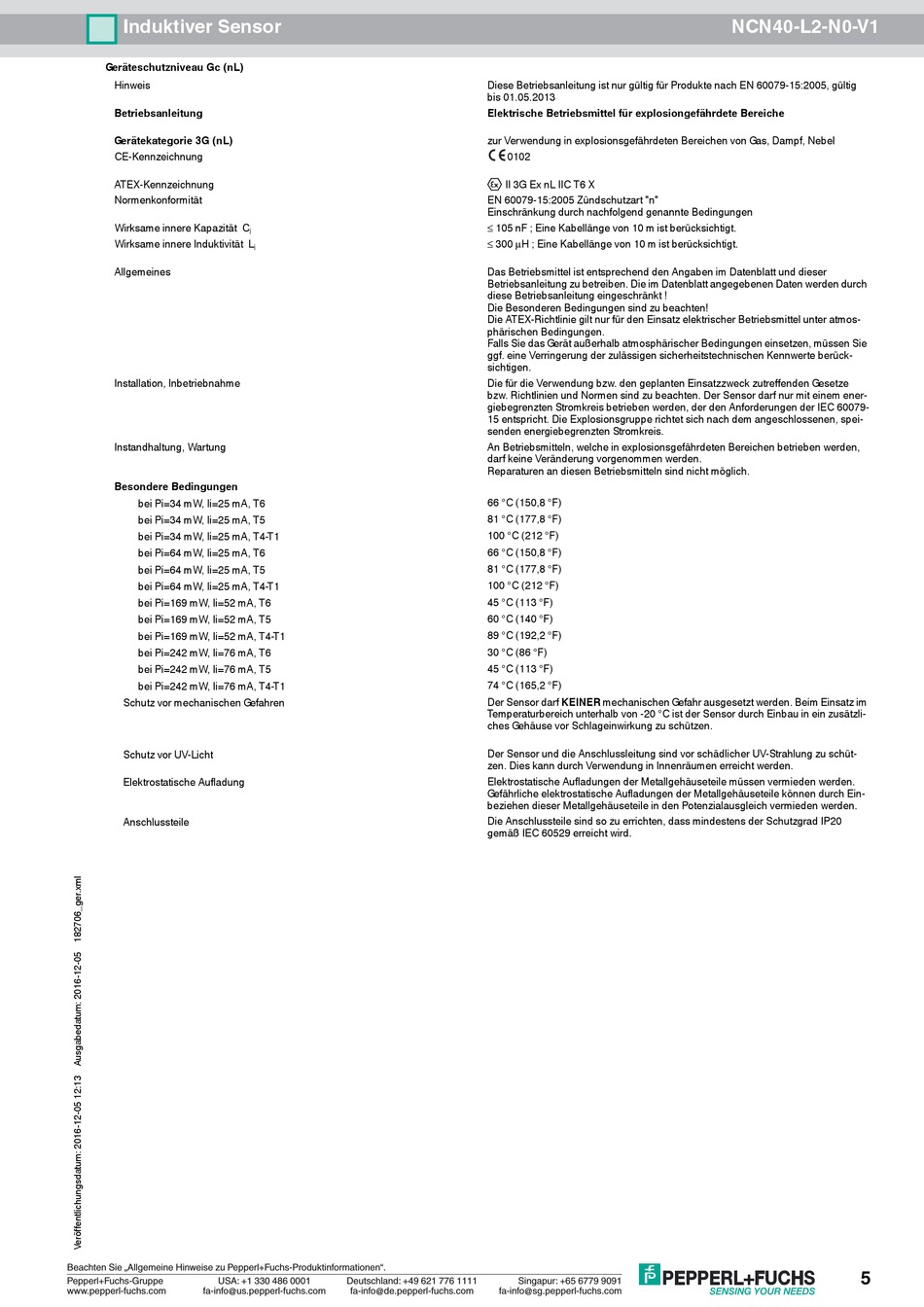

Pepperl+Fuchs NCN40-L2-N0-V1 Bedienungsanleitung Seite 5

Induktiver Sensor
Geräteschutzniveau Gc (nL)
Hinweis
Betriebsanleitung
Gerätekategorie 3G (nL)
CE-Kennzeichnung
ATEX-Kennzeichnung
Normenkonformität
Wirksame innere Kapazität C
Wirksame innere Induktivität L
Allgemeines
Installation, Inbetriebnahme
Instandhaltung, Wartung
Besondere Bedingungen
bei Pi=34 mW, Ii=25 mA, T6
bei Pi=34 mW, Ii=25 mA, T5
bei Pi=34 mW, Ii=25 mA, T4-T1
bei Pi=64 mW, Ii=25 mA, T6
bei Pi=64 mW, Ii=25 mA, T5
bei Pi=64 mW, Ii=25 mA, T4-T1
bei Pi=169 mW, Ii=52 mA, T6
bei Pi=169 mW, Ii=52 mA, T5
bei Pi=169 mW, Ii=52 mA, T4-T1
bei Pi=242 mW, Ii=76 mA, T6
bei Pi=242 mW, Ii=76 mA, T5
bei Pi=242 mW, Ii=76 mA, T4-T1
Schutz vor mechanischen Gefahren
Schutz vor UV-Licht
Elektrostatische Aufladung
Anschlussteile
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
i
i
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Diese Betriebsanleitung ist nur gültig für Produkte nach EN 60079-15:2005, gültig
bis 01.05.2013
Elektrische Betriebsmittel für explosiongefährdete Bereiche
zur Verwendung in explosionsgefährdeten Bereichen von Gas, Dampf, Nebel
0102
¬ II 3G Ex nL IIC T6 X
EN 60079-15:2005 Zündschutzart "n"
Einschränkung durch nachfolgend genannte Bedingungen
≤ 105 nF ; Eine Kabellänge von 10 m ist berücksichtigt.
≤ 300 µH ; Eine Kabellänge von 10 m ist berücksichtigt.
Das Betriebsmittel ist entsprechend den Angaben im Datenblatt und dieser
Betriebsanleitung zu betreiben. Die im Datenblatt angegebenen Daten werden durch
diese Betriebsanleitung eingeschränkt !
Die Besonderen Bedingungen sind zu beachten!
Die ATEX-Richtlinie gilt nur für den Einsatz elektrischer Betriebsmittel unter atmos-
phärischen Bedingungen.
Falls Sie das Gerät außerhalb atmosphärischer Bedingungen einsetzen, müssen Sie
ggf. eine Verringerung der zulässigen sicherheitstechnischen Kennwerte berück-
sichtigen.
Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden Gesetze
bzw. Richtlinien und Normen sind zu beachten. Der Sensor darf nur mit einem ener-
giebegrenzten Stromkreis betrieben werden, der den Anforderungen der IEC 60079-
15 entspricht. Die Explosionsgruppe richtet sich nach dem angeschlossenen, spei-
senden energiebegrenzten Stromkreis.
An Betriebsmitteln, welche in explosionsgefährdeten Bereichen betrieben werden,
darf keine Veränderung vorgenommen werden.
Reparaturen an diesen Betriebsmitteln sind nicht möglich.
66 °C (150,8 °F)
81 °C (177,8 °F)
100 °C (212 °F)
66 °C (150,8 °F)
81 °C (177,8 °F)
100 °C (212 °F)
45 °C (113 °F)
60 °C (140 °F)
89 °C (192,2 °F)
30 °C (86 °F)
45 °C (113 °F)
74 °C (165,2 °F)
Der Sensor darf KEINER mechanischen Gefahr ausgesetzt werden. Beim Einsatz im
Temperaturbereich unterhalb von -20 °C ist der Sensor durch Einbau in ein zusätzli-
ches Gehäuse vor Schlageinwirkung zu schützen.
Der Sensor und die Anschlussleitung sind vor schädlicher UV-Strahlung zu schüt-
zen. Dies kann durch Verwendung in Innenräumen erreicht werden.
Elektrostatische Aufladungen der Metallgehäuseteile müssen vermieden werden.
Gefährliche elektrostatische Aufladungen der Metallgehäuseteile können durch Ein-
beziehen dieser Metallgehäuseteile in den Potenzialausgleich vermieden werden.
Die Anschlussteile sind so zu errichten, dass mindestens der Schutzgrad IP20
gemäß IEC 60529 erreicht wird.
