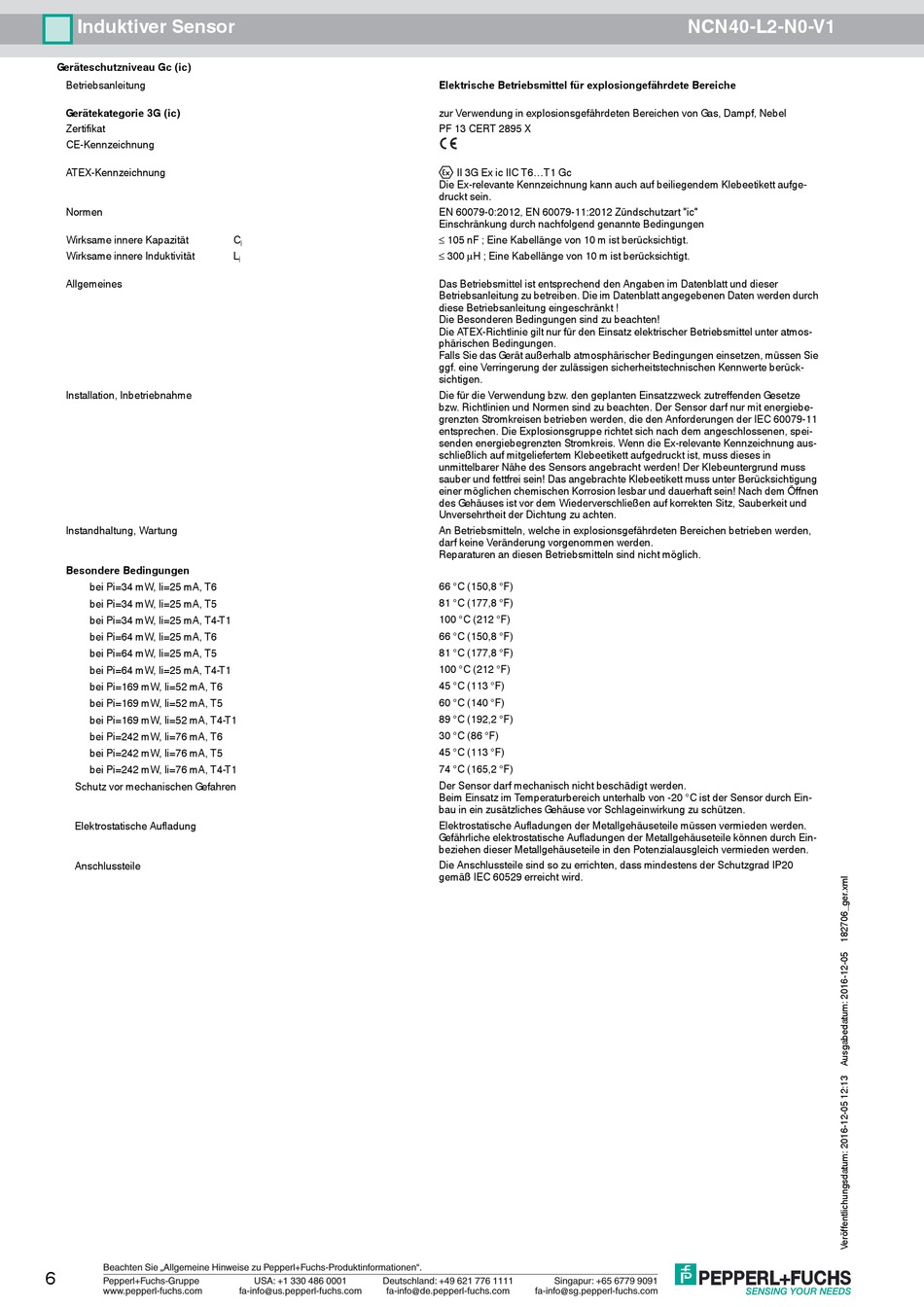

Induktiver Sensor
Geräteschutzniveau Gc (ic)
Betriebsanleitung
Gerätekategorie 3G (ic)
Zertifikat
CE-Kennzeichnung
ATEX-Kennzeichnung
Normen
Wirksame innere Kapazität
Wirksame innere Induktivität
Allgemeines
Installation, Inbetriebnahme
Instandhaltung, Wartung
Besondere Bedingungen
bei Pi=34 mW, Ii=25 mA, T6
bei Pi=34 mW, Ii=25 mA, T5
bei Pi=34 mW, Ii=25 mA, T4-T1
bei Pi=64 mW, Ii=25 mA, T6
bei Pi=64 mW, Ii=25 mA, T5
bei Pi=64 mW, Ii=25 mA, T4-T1
bei Pi=169 mW, Ii=52 mA, T6
bei Pi=169 mW, Ii=52 mA, T5
bei Pi=169 mW, Ii=52 mA, T4-T1
bei Pi=242 mW, Ii=76 mA, T6
bei Pi=242 mW, Ii=76 mA, T5
bei Pi=242 mW, Ii=76 mA, T4-T1
Schutz vor mechanischen Gefahren
Elektrostatische Aufladung
Anschlussteile
6
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
www.pepperl-fuchs.com
C
i
L
i
USA: +1 330 486 0001 Deutschland: +49 621 776 1111
fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com
Elektrische Betriebsmittel für explosiongefährdete Bereiche
zur Verwendung in explosionsgefährdeten Bereichen von Gas, Dampf, Nebel
PF 13 CERT 2895 X
¬ II 3G Ex ic IIC T6...T1 Gc
Die Ex-relevante Kennzeichnung kann auch auf beiliegendem Klebeetikett aufge-
druckt sein.
EN 60079-0:2012, EN 60079-11:2012 Zündschutzart "ic"
Einschränkung durch nachfolgend genannte Bedingungen
≤ 105 nF ; Eine Kabellänge von 10 m ist berücksichtigt.
≤ 300 µH ; Eine Kabellänge von 10 m ist berücksichtigt.
Das Betriebsmittel ist entsprechend den Angaben im Datenblatt und dieser
Betriebsanleitung zu betreiben. Die im Datenblatt angegebenen Daten werden durch
diese Betriebsanleitung eingeschränkt !
Die Besonderen Bedingungen sind zu beachten!
Die ATEX-Richtlinie gilt nur für den Einsatz elektrischer Betriebsmittel unter atmos-
phärischen Bedingungen.
Falls Sie das Gerät außerhalb atmosphärischer Bedingungen einsetzen, müssen Sie
ggf. eine Verringerung der zulässigen sicherheitstechnischen Kennwerte berück-
sichtigen.
Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden Gesetze
bzw. Richtlinien und Normen sind zu beachten. Der Sensor darf nur mit energiebe-
grenzten Stromkreisen betrieben werden, die den Anforderungen der IEC 60079-11
entsprechen. Die Explosionsgruppe richtet sich nach dem angeschlossenen, spei-
senden energiebegrenzten Stromkreis. Wenn die Ex-relevante Kennzeichnung aus-
schließlich auf mitgeliefertem Klebeetikett aufgedruckt ist, muss dieses in
unmittelbarer Nähe des Sensors angebracht werden! Der Klebeuntergrund muss
sauber und fettfrei sein! Das angebrachte Klebeetikett muss unter Berücksichtigung
einer möglichen chemischen Korrosion lesbar und dauerhaft sein! Nach dem Öffnen
des Gehäuses ist vor dem Wiederverschließen auf korrekten Sitz, Sauberkeit und
Unversehrtheit der Dichtung zu achten.
An Betriebsmitteln, welche in explosionsgefährdeten Bereichen betrieben werden,
darf keine Veränderung vorgenommen werden.
Reparaturen an diesen Betriebsmitteln sind nicht möglich.
66 °C (150,8 °F)
81 °C (177,8 °F)
100 °C (212 °F)
66 °C (150,8 °F)
81 °C (177,8 °F)
100 °C (212 °F)
45 °C (113 °F)
60 °C (140 °F)
89 °C (192,2 °F)
30 °C (86 °F)
45 °C (113 °F)
74 °C (165,2 °F)
Der Sensor darf mechanisch nicht beschädigt werden.
Beim Einsatz im Temperaturbereich unterhalb von -20 °C ist der Sensor durch Ein-
bau in ein zusätzliches Gehäuse vor Schlageinwirkung zu schützen.
Elektrostatische Aufladungen der Metallgehäuseteile müssen vermieden werden.
Gefährliche elektrostatische Aufladungen der Metallgehäuseteile können durch Ein-
beziehen dieser Metallgehäuseteile in den Potenzialausgleich vermieden werden.
Die Anschlussteile sind so zu errichten, dass mindestens der Schutzgrad IP20
gemäß IEC 60529 erreicht wird.
