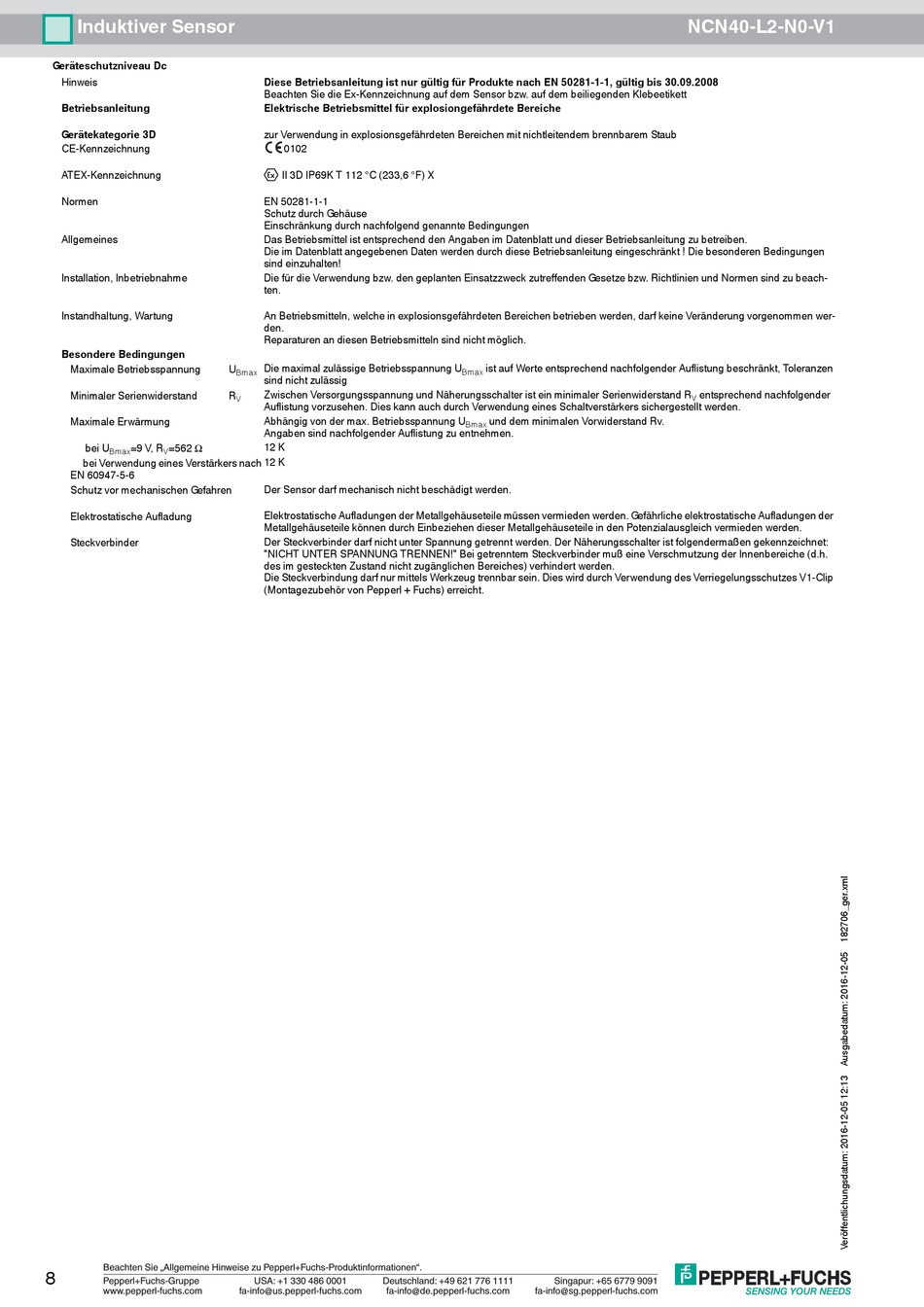

Pepperl+Fuchs NCN40-L2-N0-V1 Bedienungsanleitung Seite 8

Induktiver Sensor
Geräteschutzniveau Dc
Hinweis
Betriebsanleitung
Gerätekategorie 3D
CE-Kennzeichnung
ATEX-Kennzeichnung
Normen
Allgemeines
Installation, Inbetriebnahme
Instandhaltung, Wartung
Besondere Bedingungen
Maximale Betriebsspannung
Minimaler Serienwiderstand
Maximale Erwärmung
bei U =9 V, R =562 Ω
Bmax V
bei Verwendung eines Verstärkers nach
EN 60947-5-6
Schutz vor mechanischen Gefahren
Elektrostatische Aufladung
Steckverbinder
8
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
www.pepperl-fuchs.com
Diese Betriebsanleitung ist nur gültig für Produkte nach EN 50281-1-1, gültig bis 30.09.2008
Beachten Sie die Ex-Kennzeichnung auf dem Sensor bzw. auf dem beiliegenden Klebeetikett
Elektrische Betriebsmittel für explosiongefährdete Bereiche
zur Verwendung in explosionsgefährdeten Bereichen mit nichtleitendem brennbarem Staub
0102
¬ II 3D IP69K T 112 °C (233,6 °F) X
EN 50281-1-1
Schutz durch Gehäuse
Einschränkung durch nachfolgend genannte Bedingungen
Das Betriebsmittel ist entsprechend den Angaben im Datenblatt und dieser Betriebsanleitung zu betreiben.
Die im Datenblatt angegebenen Daten werden durch diese Betriebsanleitung eingeschränkt ! Die besonderen Bedingungen
sind einzuhalten!
Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden Gesetze bzw. Richtlinien und Normen sind zu beach-
ten.
An Betriebsmitteln, welche in explosionsgefährdeten Bereichen betrieben werden, darf keine Veränderung vorgenommen wer-
den.
Reparaturen an diesen Betriebsmitteln sind nicht möglich.
Die maximal zulässige Betriebsspannung U
U
Bmax
sind nicht zulässig
Zwischen Versorgungsspannung und Näherungsschalter ist ein minimaler Serienwiderstand R
R
V
Auflistung vorzusehen. Dies kann auch durch Verwendung eines Schaltverstärkers sichergestellt werden.
Abhängig von der max. Betriebsspannung U
Angaben sind nachfolgender Auflistung zu entnehmen.
12 K
12 K
Der Sensor darf mechanisch nicht beschädigt werden.
Elektrostatische Aufladungen der Metallgehäuseteile müssen vermieden werden. Gefährliche elektrostatische Aufladungen der
Metallgehäuseteile können durch Einbeziehen dieser Metallgehäuseteile in den Potenzialausgleich vermieden werden.
Der Steckverbinder darf nicht unter Spannung getrennt werden. Der Näherungsschalter ist folgendermaßen gekennzeichnet:
"NICHT UNTER SPANNUNG TRENNEN!" Bei getrenntem Steckverbinder muß eine Verschmutzung der Innenbereiche (d.h.
des im gesteckten Zustand nicht zugänglichen Bereiches) verhindert werden.
Die Steckverbindung darf nur mittels Werkzeug trennbar sein. Dies wird durch Verwendung des Verriegelungsschutzes V1-Clip
(Montagezubehör von Pepperl + Fuchs) erreicht.
USA: +1 330 486 0001 Deutschland: +49 621 776 1111
fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com
ist auf Werte entsprechend nachfolgender Auflistung beschränkt, Toleranzen
Bmax
und dem minimalen Vorwiderstand Rv.
Bmax
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
NCN40-L2-N0-V1
entsprechend nachfolgender
V
