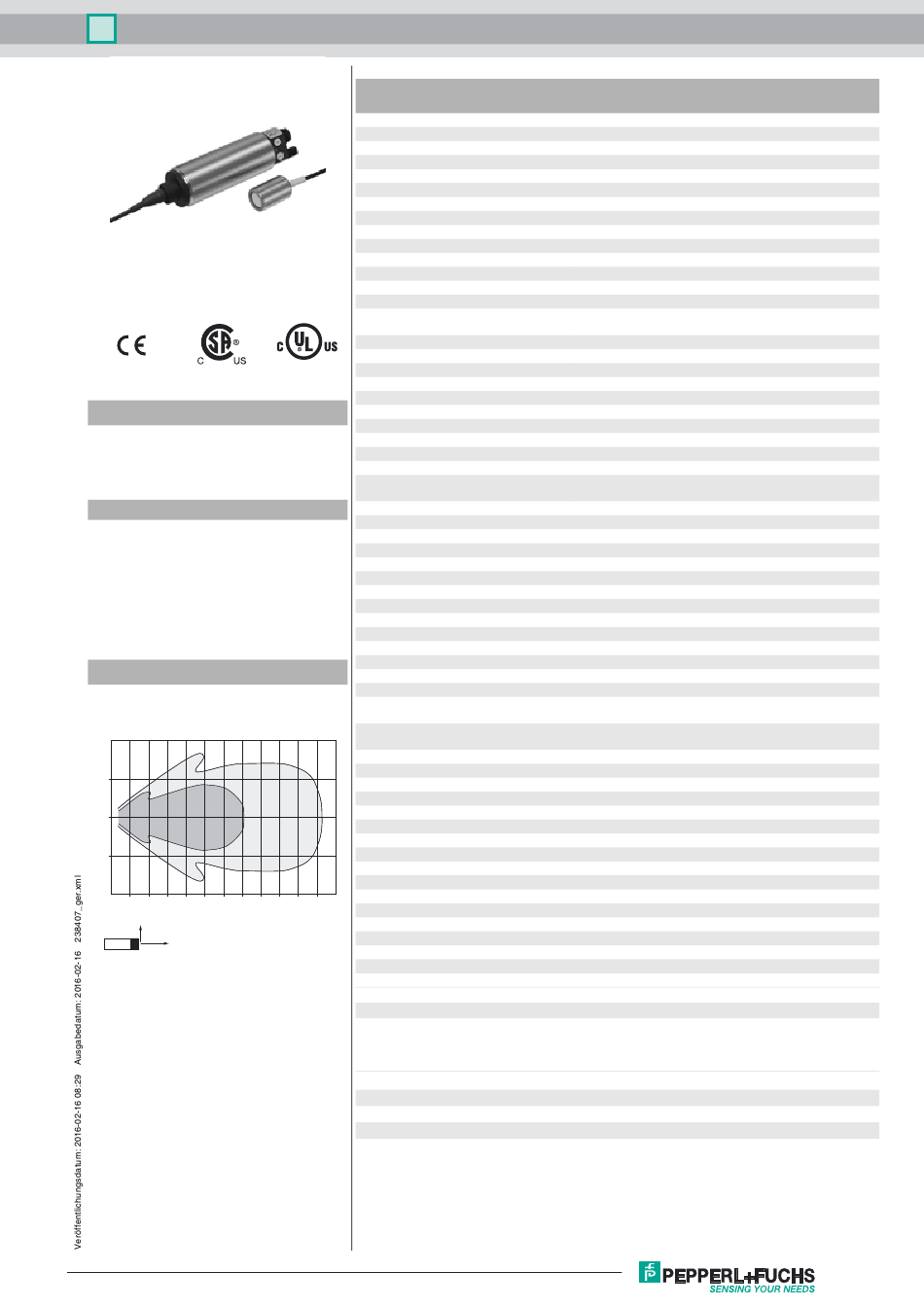

Pepperl+Fuchs UC2000-30GM70-UE2R2-K-V15 Kurzanleitung

Ultraschallsensor
Bestellbezeichnung
UC2000-30GM70-UE2R2-K-V15
Ultraschall-Reflexionstaster mit ge-
trenntem Wandler
Merkmale
• Analogausgang 0 V ... 10 V
• 1 Schaltausgang
• Synchronisationsmöglichkeiten
• Temperaturkompensation
• Parametrierbar über ULTRA-
PROG-IR und Interface (Zubehör)
Diagramme
Charakteristische Ansprechkurve
Abstand Y [mm]
500
250
2
0
-250
-500
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000
Y
X
Kurve 1: ebene Platte 100 mm x 100 mm
Kurve 2: Rundstab, Ø 25 mm
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Technische Daten
Allgemeine Daten
Erfassungsbereich
Einstellbereich
Blindzone
Normmessplatte
Wandlerfrequenz
Ansprechverzug
Kenndaten
Temperaturdrift
Bereitschaftsverzug t
Grenzdaten
Zulässige Leitungslänge
Anzeigen/Bedienelemente
LED gelb
LED grün/gelb
Potentiometer
Elektrische Daten
Bemessungsbetriebsspannung U
Betriebsspannung U
Welligkeit
Leerlaufstrom I
0
Schnittstelle
Schnittstellentyp
Modus
Eingang/Ausgang
Ein-/Ausgangsart
0-Pegel
1-Pegel
Eingangsimpedanz
Anzahl der Sensoren
Schaltausgang
Ausgangstyp
Voreinstellung
Wiederholgenauigkeit R
Betriebsstrom I
L
Schaltfrequenz
Schalthysterese
Spannungsfall
Reststrom
Analogausgang
Ausgangstyp
Voreinstellung
Lastwiderstand
Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
1
Schockfestigkeit
Schwingungsfestigkeit
Mechanische Daten
Anschlussart
Schutzart
Material
Gehäuse
Kabel
Abstand X [mm]
Wandler
Einbaulage
Masse
Bauform
Kabellänge
Normen- und Richtlinienkonformität
Normenkonformität
Normen
Zulassungen und Zertifikate
UL-Zulassung
CSA-Zulassung
CCC-Zulassung
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
UC2000-30GM70-UE2R2-K-V15
100 ... 2000 mm
150 ... 2000 mm
0 ... 100 mm
100 mm x 100 mm
ca. 200 kHz
≤ 100 ms
≤ ± 1,5 % des Endwertes
≤ 125 ms
v
max. 300 m
Schaltzustand Schaltausgang
gelb: Objekt im Auswertebereich
grün: Teach-In
Schaltausgang einstellbar
24 V DC
e
20 ... 30 V DC (inklusive Restwelligkeit)
B
≤ 10 %
≤ 50 mA
Infrarot
Punkt-zu-Punkt-Verbindung
1 Synchronisationsanschluss, bidirektional ( Voreinstellung:
Gleichtaktbetrieb ) / Teach-In-Eingang
≤ 3 V
≥ 15 V
typ. 900 Ω
max. 10
1 Schaltausgang pnp, Schließer ( Öffner parametrierbar )
150 ... 2000 mm ( einstellbar über Potentiometer )
± 3 mm
300 mA , kurzschluss-/überlastfest
≤ 4 Hz
20 mm ( parametrierbar )
≤ 3 V
≤ 10 µA
1 Spannungsausgang 0 ... 10 V , steigend/fallend
parametrierbar
steigende Rampe ; Auswertegrenze A1: 150 mm ;
Auswertegrenze A2: 2000 mm
≥ 2 kΩ
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
30 g , 11 ms Dauer
10 ... 55 Hz , Amplitude ± 1 mm
Gerätestecker M12 x 1 , 5-polig
IP65
Messing, vernickelt
PVC
Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
beliebig
190 g
Zylindrisch
165 cm
EN 60947-5-2:2007 + A1:2012
IEC 60947-5-2:2007 + A1:2012
EN 60947-5-7:2003
IEC 60947-5-7:2003
cULus Listed, General Purpose
cCSAus Listed, General Purpose
Produkte, deren max. Betriebsspannung ≤36 V ist, sind
nicht zulassungspflichtig und daher nicht mit einer CCC-
Kennzeichnung versehen.
