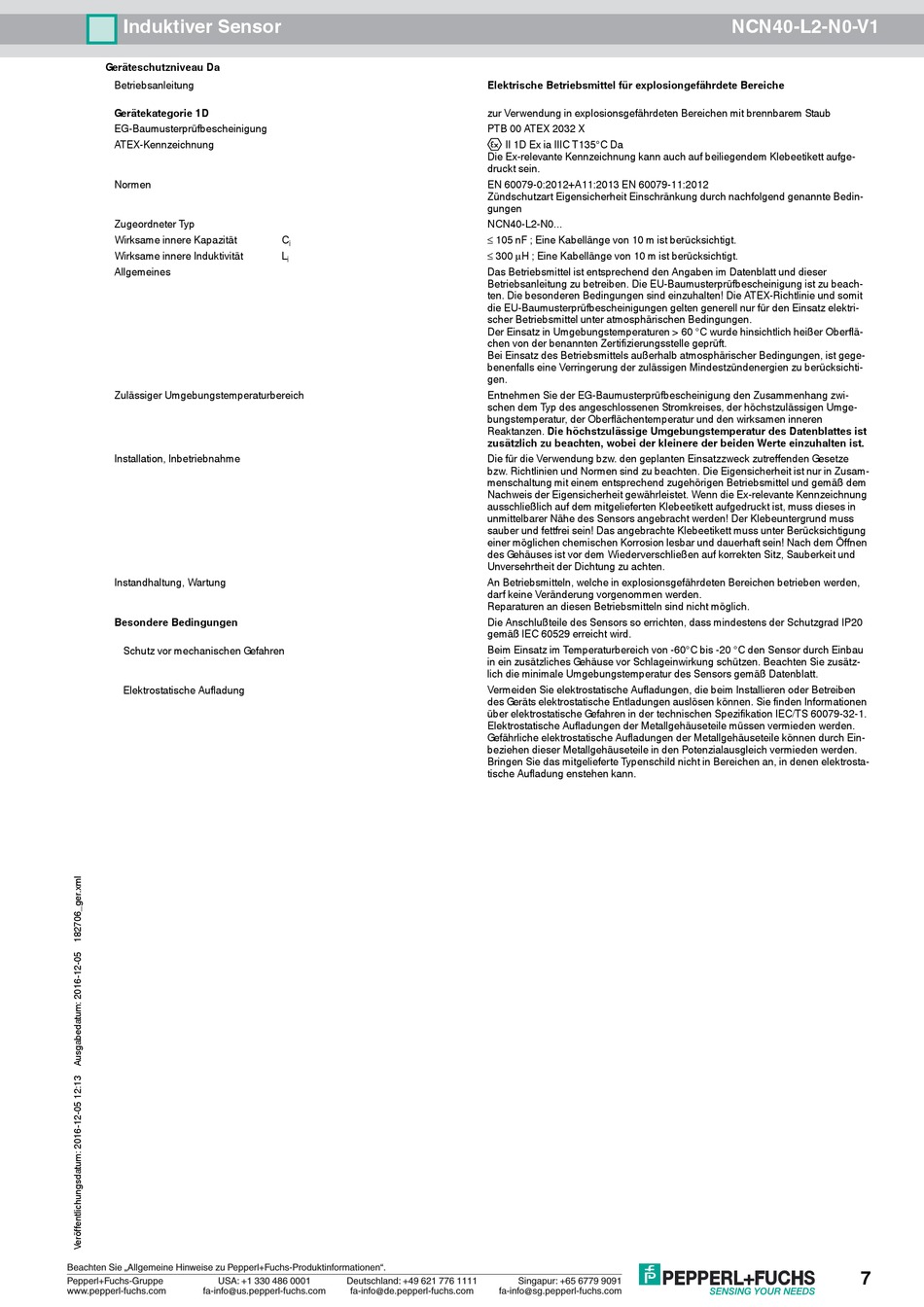

Pepperl+Fuchs NCN40-L2-N0-V1 Bedienungsanleitung Seite 7

Induktiver Sensor
Geräteschutzniveau Da
Betriebsanleitung
Gerätekategorie 1D
EG-Baumusterprüfbescheinigung
ATEX-Kennzeichnung
Normen
Zugeordneter Typ
Wirksame innere Kapazität
Wirksame innere Induktivität
Allgemeines
Zulässiger Umgebungstemperaturbereich
Installation, Inbetriebnahme
Instandhaltung, Wartung
Besondere Bedingungen
Schutz vor mechanischen Gefahren
Elektrostatische Aufladung
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
C
i
L
i
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Elektrische Betriebsmittel für explosiongefährdete Bereiche
zur Verwendung in explosionsgefährdeten Bereichen mit brennbarem Staub
PTB 00 ATEX 2032 X
¬ II 1D Ex ia IIIC T135°C Da
Die Ex-relevante Kennzeichnung kann auch auf beiliegendem Klebeetikett aufge-
druckt sein.
EN 60079-0:2012+A11:2013 EN 60079-11:2012
Zündschutzart Eigensicherheit Einschränkung durch nachfolgend genannte Bedin-
gungen
NCN40-L2-N0...
≤ 105 nF ; Eine Kabellänge von 10 m ist berücksichtigt.
≤ 300 µH ; Eine Kabellänge von 10 m ist berücksichtigt.
Das Betriebsmittel ist entsprechend den Angaben im Datenblatt und dieser
Betriebsanleitung zu betreiben. Die EU-Baumusterprüfbescheinigung ist zu beach-
ten. Die besonderen Bedingungen sind einzuhalten! Die ATEX-Richtlinie und somit
die EU-Baumusterprüfbescheinigungen gelten generell nur für den Einsatz elektri-
scher Betriebsmittel unter atmosphärischen Bedingungen.
Der Einsatz in Umgebungstemperaturen > 60 °C wurde hinsichtlich heißer Oberflä-
chen von der benannten Zertifizierungsstelle geprüft.
Bei Einsatz des Betriebsmittels außerhalb atmosphärischer Bedingungen, ist gege-
benenfalls eine Verringerung der zulässigen Mindestzündenergien zu berücksichti-
gen.
Entnehmen Sie der EG-Baumusterprüfbescheinigung den Zusammenhang zwi-
schen dem Typ des angeschlossenen Stromkreises, der höchstzulässigen Umge-
bungstemperatur, der Oberflächentemperatur und den wirksamen inneren
Reaktanzen. Die höchstzulässige Umgebungstemperatur des Datenblattes ist
zusätzlich zu beachten, wobei der kleinere der beiden Werte einzuhalten ist.
Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden Gesetze
bzw. Richtlinien und Normen sind zu beachten. Die Eigensicherheit ist nur in Zusam-
menschaltung mit einem entsprechend zugehörigen Betriebsmittel und gemäß dem
Nachweis der Eigensicherheit gewährleistet. Wenn die Ex-relevante Kennzeichnung
ausschließlich auf dem mitgelieferten Klebeetikett aufgedruckt ist, muss dieses in
unmittelbarer Nähe des Sensors angebracht werden! Der Klebeuntergrund muss
sauber und fettfrei sein! Das angebrachte Klebeetikett muss unter Berücksichtigung
einer möglichen chemischen Korrosion lesbar und dauerhaft sein! Nach dem Öffnen
des Gehäuses ist vor dem Wiederverschließen auf korrekten Sitz, Sauberkeit und
Unversehrtheit der Dichtung zu achten.
An Betriebsmitteln, welche in explosionsgefährdeten Bereichen betrieben werden,
darf keine Veränderung vorgenommen werden.
Reparaturen an diesen Betriebsmitteln sind nicht möglich.
Die Anschlußteile des Sensors so errichten, dass mindestens der Schutzgrad IP20
gemäß lEC 60529 erreicht wird.
Beim Einsatz im Temperaturbereich von -60°C bis -20 °C den Sensor durch Einbau
in ein zusätzliches Gehäuse vor Schlageinwirkung schützen. Beachten Sie zusätz-
lich die minimale Umgebungstemperatur des Sensors gemäß Datenblatt.
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren oder Betreiben
des Geräts elektrostatische Entladungen auslösen können. Sie finden Informationen
über elektrostatische Gefahren in der technischen Spezifikation IEC/TS 60079-32-1.
Elektrostatische Aufladungen der Metallgehäuseteile müssen vermieden werden.
Gefährliche elektrostatische Aufladungen der Metallgehäuseteile können durch Ein-
beziehen dieser Metallgehäuseteile in den Potenzialausgleich vermieden werden.
Bringen Sie das mitgelieferte Typenschild nicht in Bereichen an, in denen elektrosta-
tische Aufladung enstehen kann.
