Wartung - Messerwechsel
Pos : 88.22 /Ü bersc hriften/Ü berschriften 3/K-O/MM ess ersc hraubversc hlus s @ 0\mod_1197270941296_6.doc x @ 16571 @ 3 @ 1
11.2.1
Messerschraubverschluss
Pos : 88.23 /BA/War tung/Mähwer ke/M ess ersc hraub / M ess ersc hnell vers chl uss/Besc hreibung Mes ser wechsel M ess ersc hraubversc hluss @ 47\mod_1285661949953_6.doc x @ 456862 @ @ 1

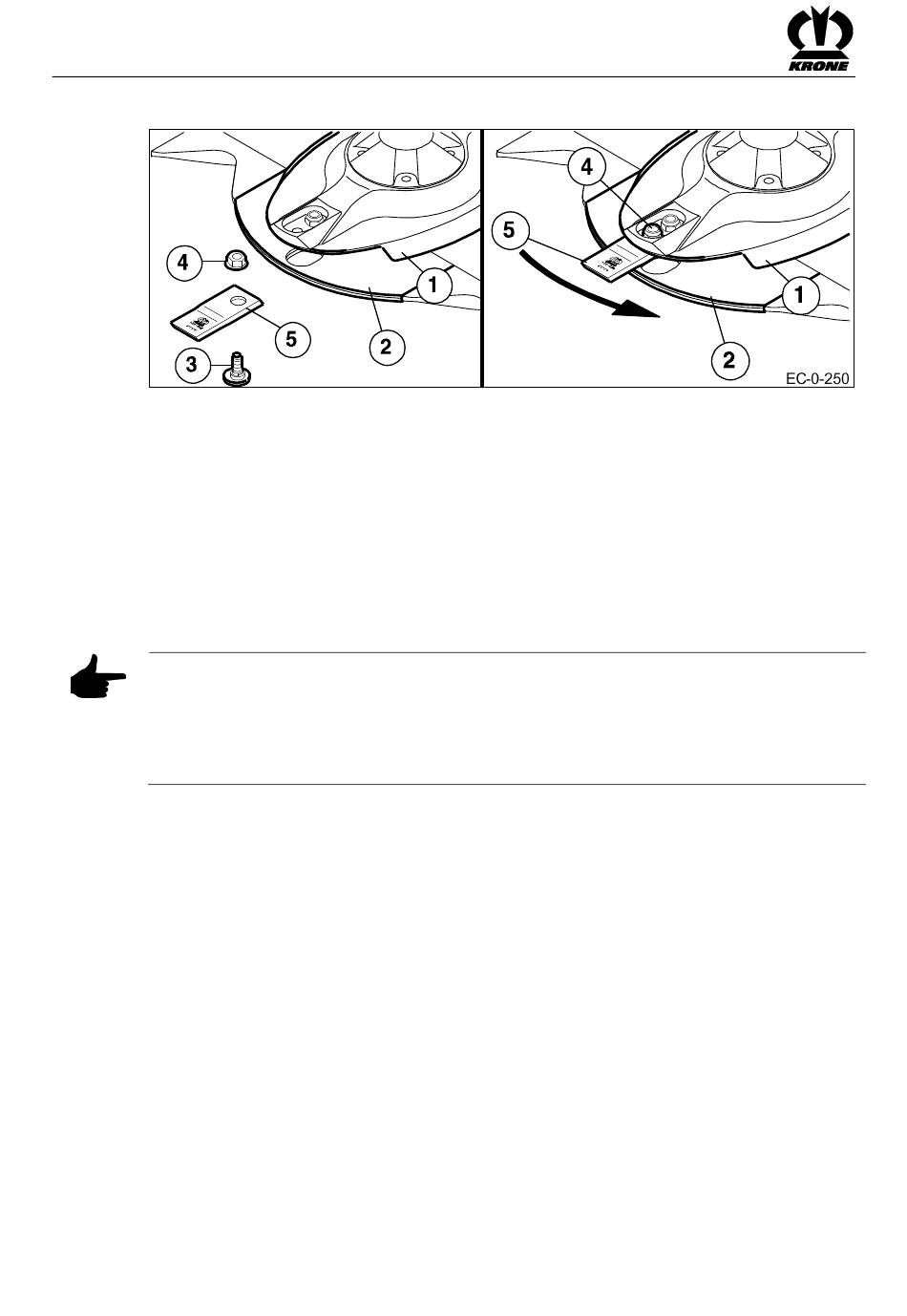

Abb. 43
•
Schutzvorrichtung hochklappen
•
Den Bereich säubern
•
Beschädigte oder verschlissene Messer demontieren
•
Zur Montage Messer (5) zwischen Verschleißkufe (2) und Messerteller (1) einführen
•
Haltebolzen (3) von unten durch die Verschleißkufe, durch das Messer und den
Messerteller stecken
•
Sicherungsmutter (4) von oben auf den Haltebolzen drehen und fest anziehen
(Anzugsmoment siehe Kapitel "Drehmomente")
•
Vorgang wiederholt sich für alle Messer
•
Nach der Messermontage Schutzvorrichtung wieder runterklappen
Hinweis
•
Die Mähklingen für links- und rechtsdrehende Messerteller / Messertrommeln sind
unterschiedlich. Bei der Montage auf die Drehrichtung achten!
•
Der Pfeil auf den Mähklingen muss der Drehrichtung der jeweiligen Messerteller /
Messertrommeln entsprechen.
•
Die Sicherungsmutter (4) zur Sicherung der Haltebolzen darf nur 1-mal benutzt werden.
rechtsdrehendes Messer Best.-Nr.: 139-889
linksdrehendes Messer Best.-Nr.: 139-888
Pos : 88.24 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
66
