Erstinbetriebnahme
Pos : 50.13 /BA/Ers tinbetriebnahme/Eas yC ut/Anbau Weis te-Drei ec k @ 3\mod_1204640890345_6.doc x @ 71133 @ 2 @ 1
5.4

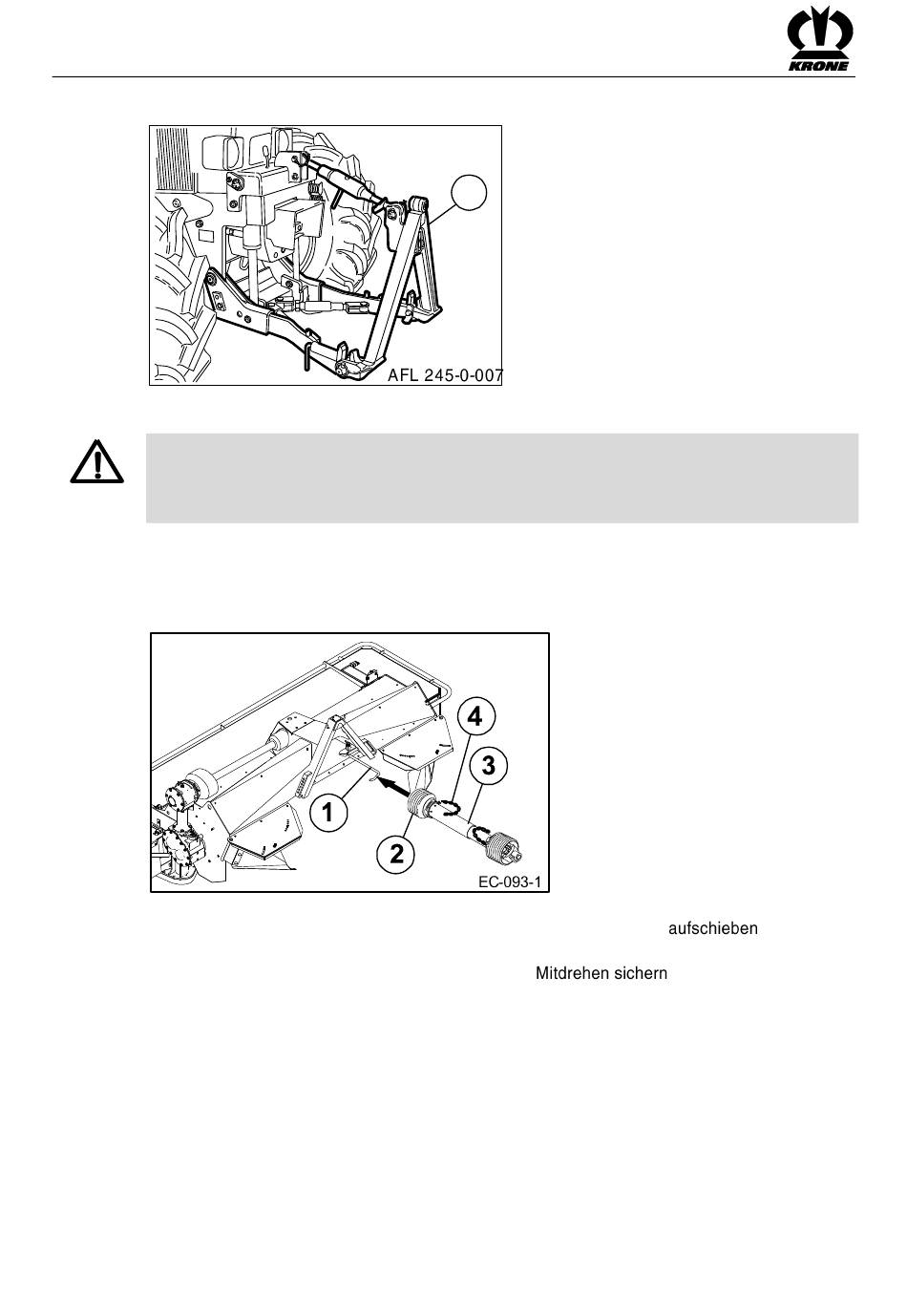

Anbau Weiste-Dreieck
Abb. 5
Pos : 50.14 /BA/Sic herheit/7. Gefahr enhinweis e alt/M ähwer ke/War nung Anbau des Kuppel drei ec ks (Weiste Dr eiec k) @ 3\mod_1204638378407_6.doc x @ 71095 @ @ 1
WARNUNG! - Anbau des Kuppeldreiecks (Weiste Dreieck)
Auswirkung: Lebensgefahr oder schwere Verletzungen von Personen. Erheblicher Schaden an
der Maschine
Betriebsanleitung des Kuppeldreieck-Herstellers beachten!
Pos : 50.15 /BA/Ers tinbetriebnahme/Eas yC ut/Anbau Weis te-Drei ec k Text @ 3\mod_1204638631735_6.doc x @ 71172 @ @ 1
Zum Anbau des Frontscheibenmähers wird in der Fronthydraulik ein Weiste Dreieck (1)
angebaut. Den Oberlenker so einstellen, dass das Dreieck leicht nach vorne geneigt ist.
Pos : 50.16 /Ü bersc hriften/Ü berschriften 2/U-Z/VVor ber eitung am Fronts cheibenmäher @ 35\mod_1257497246000_6.doc x @ 329279 @ 2 @ 1
5.5
Vorbereitung am Frontscheibenmäher
Pos : 50.17 /BA/Ers tinbetriebnahme/Eas yC ut/Vor bereitung am Fr ontsc hei benmäher 28/32 C V 32C VF @ 3\mod_1204698522133_6.doc x @ 71308 @ @ 1
Abb. 6
•
Gelenkwelle (3) auf Zapfwellenstummel des Frontscheibenmähers
•
Sicherung einrasten lassen
•
Gelenkwellenschutz (2) mit Haltekette (4) gegen
•
Gelenkwelle (3) auf Gelenkwellenhalter (1) ablegen
Pos : 50.18 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
24
