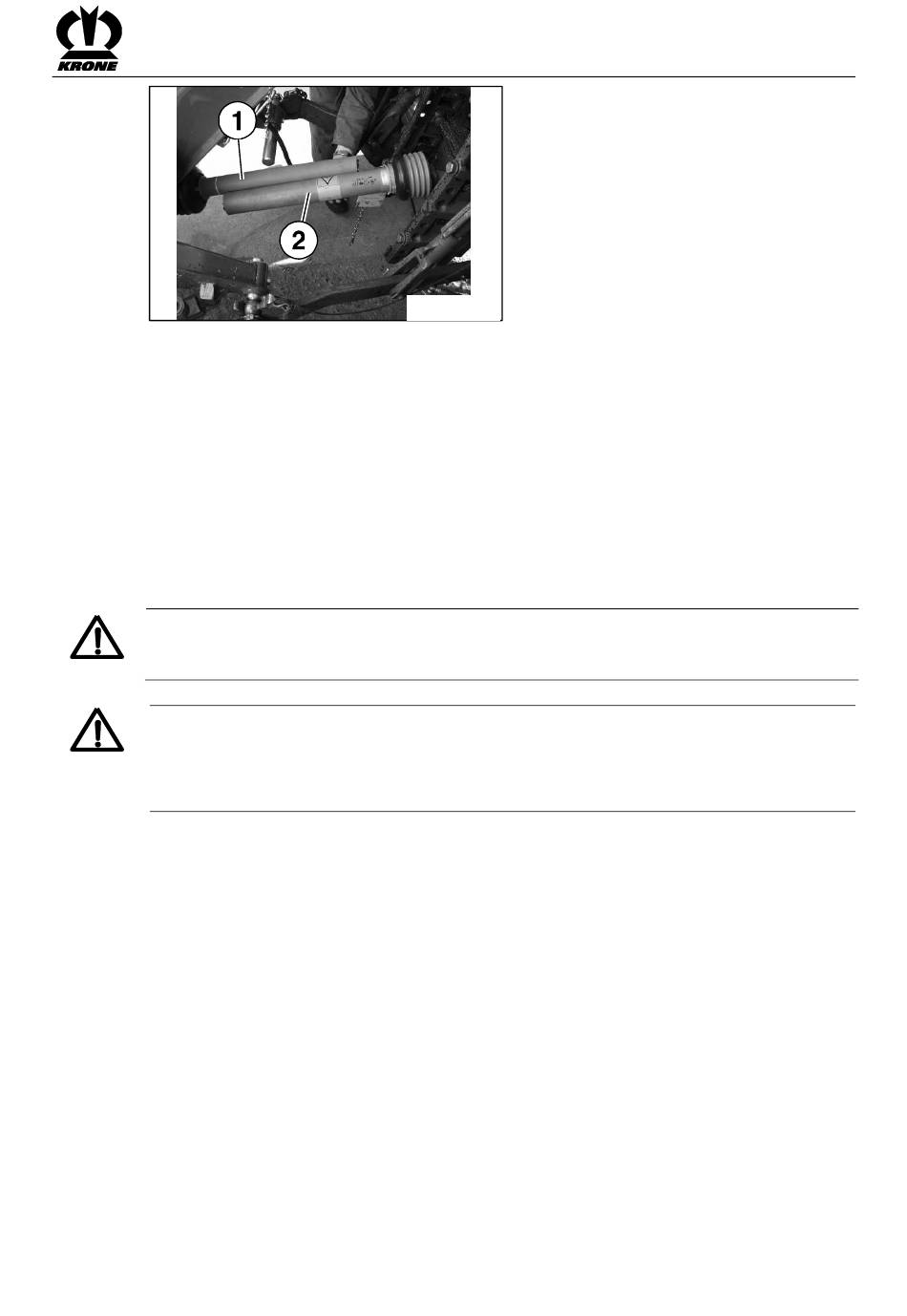

Abb. 9
Pos : 89.27 /BA/Ers tinbetriebnahme/Gelenkwelle/M ähwer ke/Längenanpas sung_mit Pfahlsicherung @ 9 \mod_1220535961555_6.doc x @ 126849 @ @ 1
Die Gelenkwelle (1) muss in der Länge angepasst werden.
•
Die Gelenkwelle auseinanderziehen.
•
Je eine Hälfte (1) und (2) traktor- und maschinenseitig aufstecken.
•
Überdeckung der Profil- und Schutzrohre prüfen.
•
Profil- und Schutzrohre so kürzen, dass die Gelenkwelle in der kürzesten Betriebsstellung
noch mindestens 150 mm zusammenschiebbar ist (Dieser Freiraum wird benötigt, damit die
Gelenkwelle zusammenschiebbar ist, wenn die Pfahlsicherung auslöst).
•
Es muss in jeder Betriebsstellung mindestens eine Überdeckung (Verschiebelänge)
der Profil- und Schutzrohre von 200 mm gewährleistet sein.
•
Die weitere Vorgehensweise entnehmen Sie bitte der Betriebsanleitung des
Gelenkwellenherstellers.
Pos : 89.28 /BA/Sic herheit/Gel enkwell e/Achtung - Sc hwenkber eich/Freir aum über prüfen @ 9\mod_1220536308930_6.doc x @ 126892 @ @ 1
ACHTUNG! - Schwenkbereich der Gelenkwelle
Auswirkung: Schäden am Traktor oder an der Maschine
•
Schwenkbereich und Freiraum für die Gelenkwelle prüfen!
Pos : 89.29 /BA/Ers tinbetriebnahme/Gelenkwelle/Tr aktor wec hs el Gel enkwellenl änge beachten @ 6\mod_1214996938591_6.doc x @ 97734 @ @ 1
ACHTUNG! - Traktorwechsel
Auswirkung: Materialschäden an der Maschine
Bei der erstmaligen Verwendung der Maschine und bei jedem Traktorwechsel Gelenkwelle auf
die korrekte Länge überprüfen. Sollte die Gelenkwelle in der Länge nicht an den Traktor
passen, unbedingt Kapitel „Längenanpassung der Gelenkwelle" beachten.
Pos : 90 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
EC-329-1
Erstinbetriebnahme
43
