Herstellung der Gebrauchsfähigkeit
HINWEIS
Kurzschluss
Beschädigung der Elektrik/Elektronik durch falschen Umgang mit der Batterie
► Deaktivieren Sie bei sämtlichen Arbeiten an der Batterie zuerst die Sicherung.
► Benutzen Sie bei allen Wartungsarbeiten an den Batterien nur isoliertes Werkzeug.
► Achten Sie beim Anschließen der Batteriekabel auf die richtige Polzuordnung. Schließen Sie das schwarze
Kabel am Minus-Pol und das rote Kabel am Plus-Pol an.
HINWEIS
Unzureichende Belüftung des Ladegeräts beim Ladevorgang
Beschädigung des Ladegeräts durch Anwenderfehler
► Vermeiden Sie eine Überhitzung des Ladegeräts beim Ladevorgang.
► Achten Sie darauf, dass die Kühlrippen bzw. die Lüftungsschlitze auf der Rückseite des Geräts nicht verdeckt
sind.

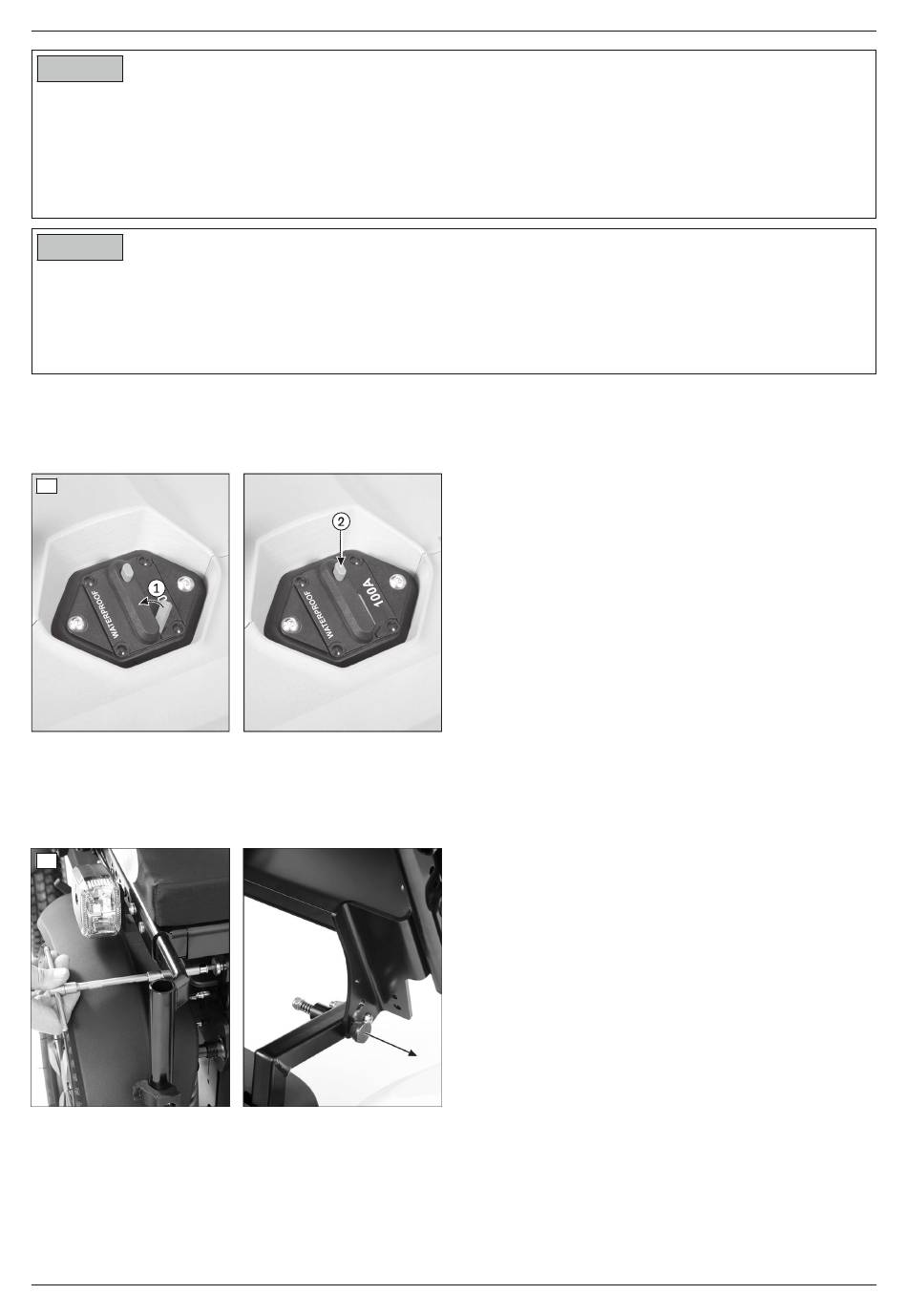

5.1 Aktivieren der Sicherung

Bevor der Elektrorollstuhl eingeschaltet werden kann, muss der Sicherungsautomat aktiviert werden.
Dieser befindet sich unter dem Sitz zwischen den Antriebsrädern.
1

5.2 Einsetzen der Batterie

In der Regel wird der Elektrorollstuhl mit eingesetzter Batterie geliefert.
Falls erforderlich kann die separat gelieferte Batterie wie folgt eingebaut werden:
2
10 | Ottobock
Sicherung aktivieren
1) Den schräg stehenden Reset-Hebel nach oben
drücken, bis dieser einrastet (siehe Abb. 1, Pos. 1).
2) Die Sicherung ist aktiviert.
Sicherung deaktivieren
1) Die Drucktaste drücken, bis der Reset-Hebel
schräg aufklappt (siehe Abb. 1, Pos. 2).
2) Die Sicherung ist deaktiviert.
Sitz hochklappen
1) Die Verschlussbolzen der vorderen Sitzverriegelung
aufschrauben (siehe Abb. 2, links).
2) Den Verriegelungsbolzen der hinteren Sitzverriege­
lung nach außen ziehen (siehe Abb. 2, rechts).
3) Den Sitz aus der vorderen Sitzverriegelung heben.
4) Den Sitz nach hinten hochklappen, bis dieser fest
einrastet.
Power Platform (R-Net; RWD)
