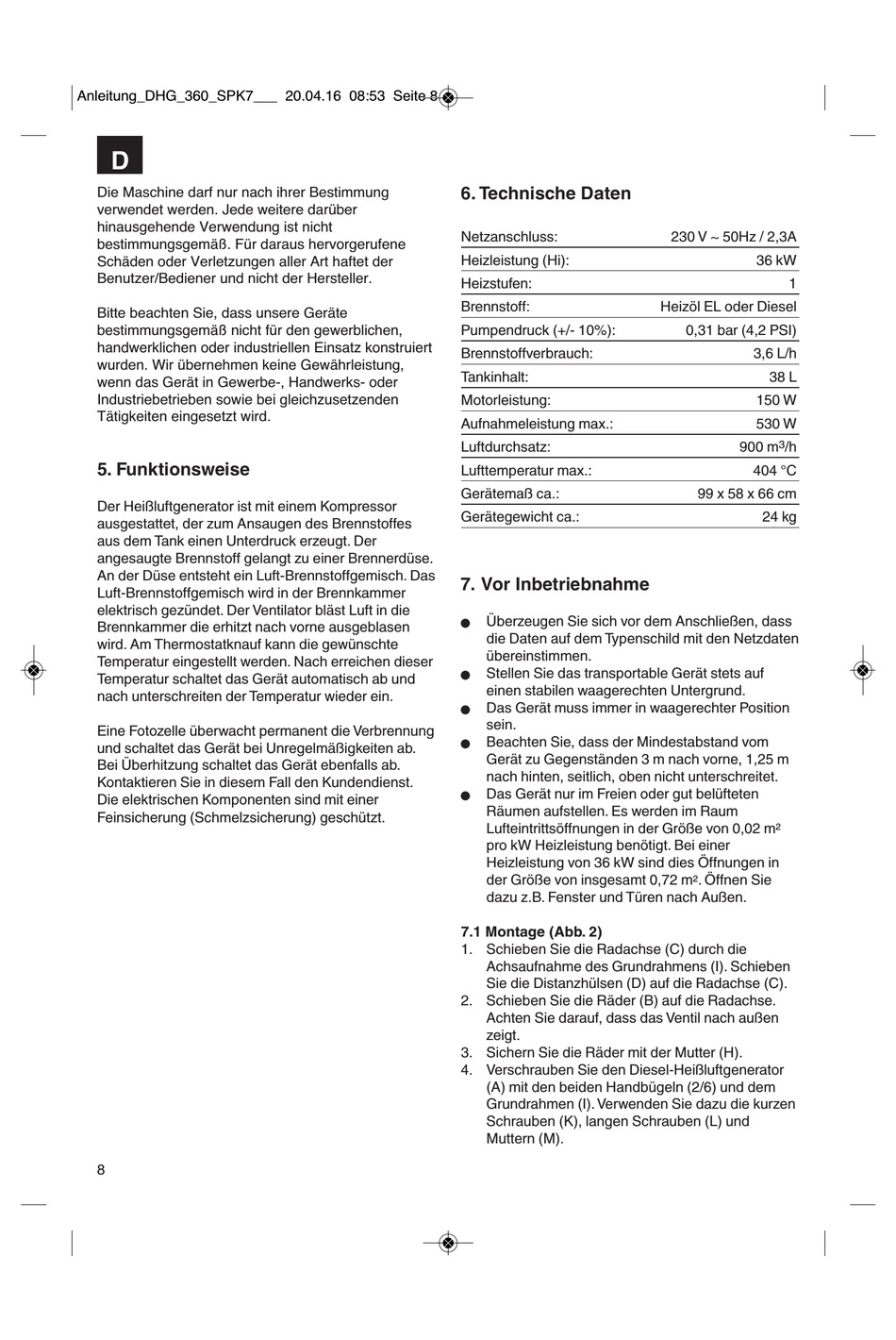

Anleitung_DHG_360_SPK7___ 20.04.16 08:53 Seite 8
D
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

5. Funktionsweise

Der Heißluftgenerator ist mit einem Kompressor
ausgestattet, der zum Ansaugen des Brennstoffes
aus dem Tank einen Unterdruck erzeugt. Der
angesaugte Brennstoff gelangt zu einer Brennerdüse.
An der Düse entsteht ein Luft-Brennstoffgemisch. Das
Luft-Brennstoffgemisch wird in der Brennkammer
elektrisch gezündet. Der Ventilator bläst Luft in die
Brennkammer die erhitzt nach vorne ausgeblasen
wird. Am Thermostatknauf kann die gewünschte
Temperatur eingestellt werden. Nach erreichen dieser
Temperatur schaltet das Gerät automatisch ab und
nach unterschreiten der Temperatur wieder ein.
Eine Fotozelle überwacht permanent die Verbrennung
und schaltet das Gerät bei Unregelmäßigkeiten ab.
Bei Überhitzung schaltet das Gerät ebenfalls ab.
Kontaktieren Sie in diesem Fall den Kundendienst.
Die elektrischen Komponenten sind mit einer
Feinsicherung (Schmelzsicherung) geschützt.
8

6. Technische Daten

Netzanschluss:
Heizleistung (Hi):
Heizstufen:
Brennstoff:
Pumpendruck (+/- 10%):
Brennstoffverbrauch:
Tankinhalt:
Motorleistung:
Aufnahmeleistung max.:
Luftdurchsatz:
Lufttemperatur max.:
Gerätemaß ca.:
Gerätegewicht ca.:

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
n
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Stellen Sie das transportable Gerät stets auf
n
einen stabilen waagerechten Untergrund.
Das Gerät muss immer in waagerechter Position
n
sein.
Beachten Sie, dass der Mindestabstand vom
n
Gerät zu Gegenständen 3 m nach vorne, 1,25 m
nach hinten, seitlich, oben nicht unterschreitet.
Das Gerät nur im Freien oder gut belüfteten
n
Räumen aufstellen. Es werden im Raum
Lufteintrittsöffnungen in der Größe von 0,02 m
pro kW Heizleistung benötigt. Bei einer
Heizleistung von 36 kW sind dies Öffnungen in
der Größe von insgesamt 0,72 m
dazu z.B. Fenster und Türen nach Außen.
7.1 Montage (Abb. 2)
1. Schieben Sie die Radachse (C) durch die
Achsaufnahme des Grundrahmens (I). Schieben
Sie die Distanzhülsen (D) auf die Radachse (C).
2. Schieben Sie die Räder (B) auf die Radachse.
Achten Sie darauf, dass das Ventil nach außen
zeigt.
3. Sichern Sie die Räder mit der Mutter (H).
4. Verschrauben Sie den Diesel-Heißluftgenerator
(A) mit den beiden Handbügeln (2/6) und dem
Grundrahmen (I). Verwenden Sie dazu die kurzen
Schrauben (K), langen Schrauben (L) und
Muttern (M).
230 V ~ 50Hz / 2,3A
36 kW
1
Heizöl EL oder Diesel
0,31 bar (4,2 PSI)
3,6 L/h
38 L
150 W
530 W
3
900 m /h
404 °C
99 x 58 x 66 cm
24 kg
2
. Öffnen Sie
