Elektrischer Anschluss
40
 16 Maßeinheit: mm (in)

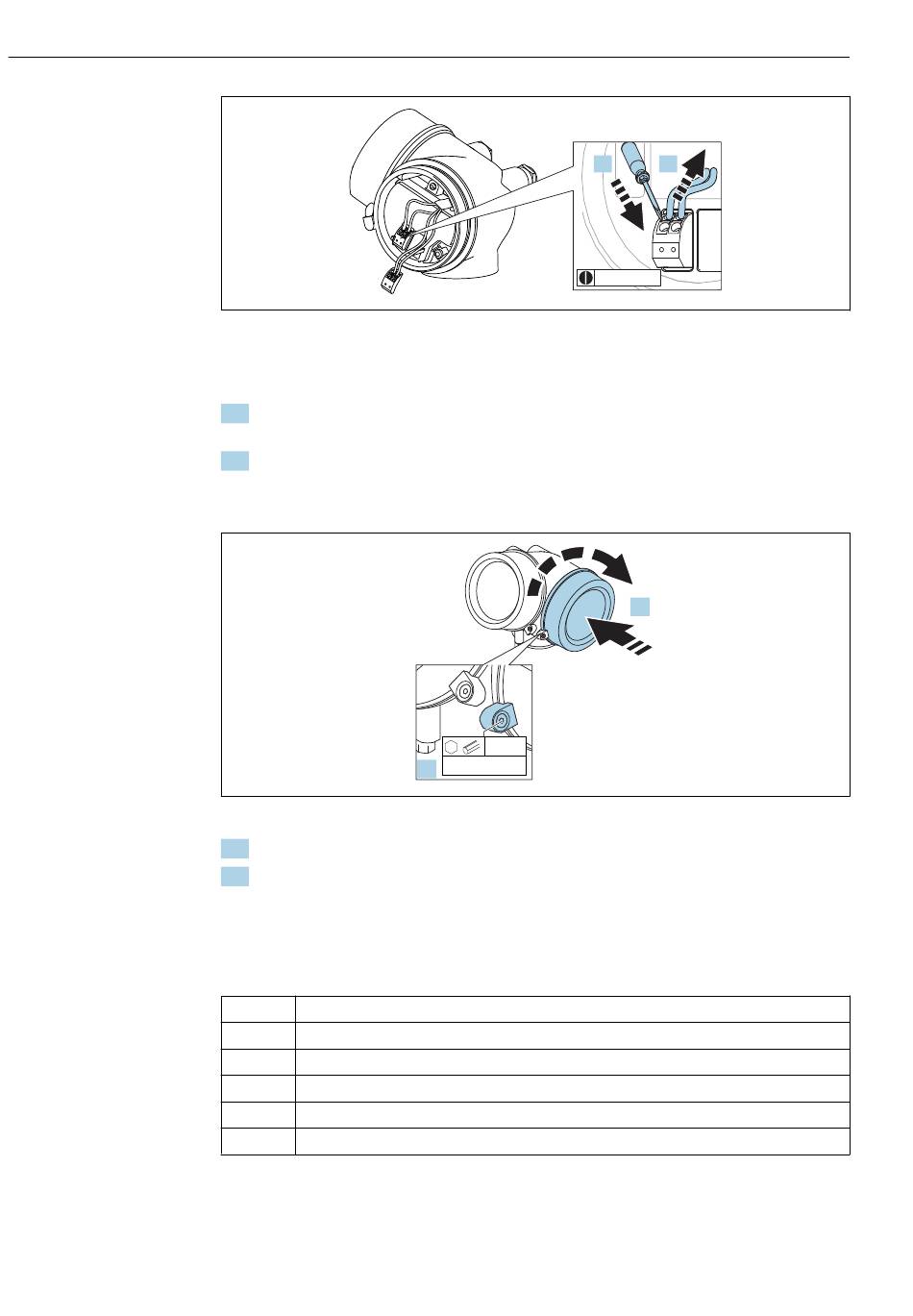

Um Kabel wieder aus der Klemme zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden
Klemmenlöchern drücken
2. und gleichzeitig das Kabelende aus der Klemme ziehen.
Deckel Anschlussraum schliessen
1. Deckel des Anschlussraums zuschrauben.
2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs-
kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm
festziehen.
7.1.7

Anschlusskontrolle

 Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
 Erfüllen die verwendeten Kabel die Anforderungen?
 Sind die montierten Kabel von Zug entlastet?
 Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
 Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
 Ist die Klemmenbelegung korrekt?
3 mm
2,5 Nm
2.
Micropilot FMR67 HART
1. 2.
≤ 3 (0.12)
1.
Endress+Hauser
A0013661
A0021491
