Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion
ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit ein-
zubeziehen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.

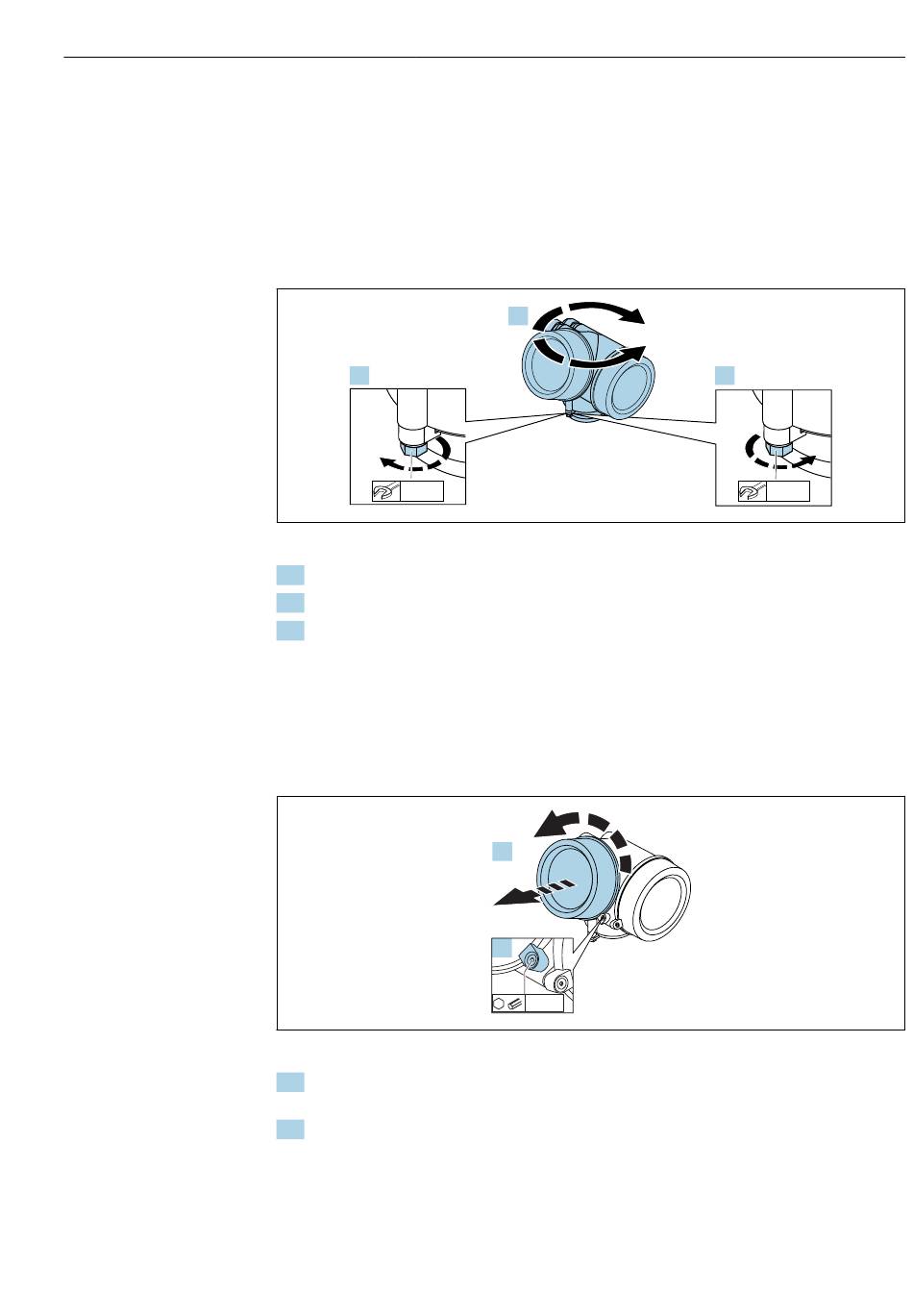

6.6 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das
Messumformergehäuse drehen:
1.
8 mm
1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu-
oder Edelstahlgehäuse).
6.7

Anzeige drehen

6.7.1 Deckel öffnen
1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüs-
sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
2. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau-
schen.
2.
max. 350°
2.
1.
3 mm
Montage
3.
8 mm
A0032242
A0021430
