6.1.2 Optimierungsmöglichkeiten
• Antennengröße
Je größer die Antenne, desto kleiner der Abstrahlwinkel α und umso weniger Störechos
→  22.
• Störechoausblendung
Durch die elektronische Ausblendung von Störechos kann die Messung optimiert wer-
den.
Siehe dazu Parameter Bestätigung Distanz.
• Verstellbare Flanschdichtung für FMR67
Für FMR67 mit Drip-off-Antenne
DN150 (3" bis 6") verfügbar. Mit ihnen kann das Gerät auf die Produktoberfläche ausge-
richtet werden. Maximaler Ausrichtungswinkel: 8 °.
Bezugsmöglichkeiten:
– zusammen mit dem Gerät
– als Zubehör: →  90
• Ausrichtvorrichtung für FMR67
Flansche ab 4" / DN100 sind optional mit einer Ausrichtvorrichtung verfügbar
kann der Sensor optimal auf die Behältergegebenheiten ausgerichtet werden, um Större-
flexionen zu vermeiden. Der maximale Winkel beträgt ±15 °.
Die Ausrichtung des Sensors dient vor allem
– der Vermeidung von Störreflexionen
– der Erweiterung des maximal möglichen Messbereichs in konischen Ausläufen
6.1.3

Abstrahlwinkel

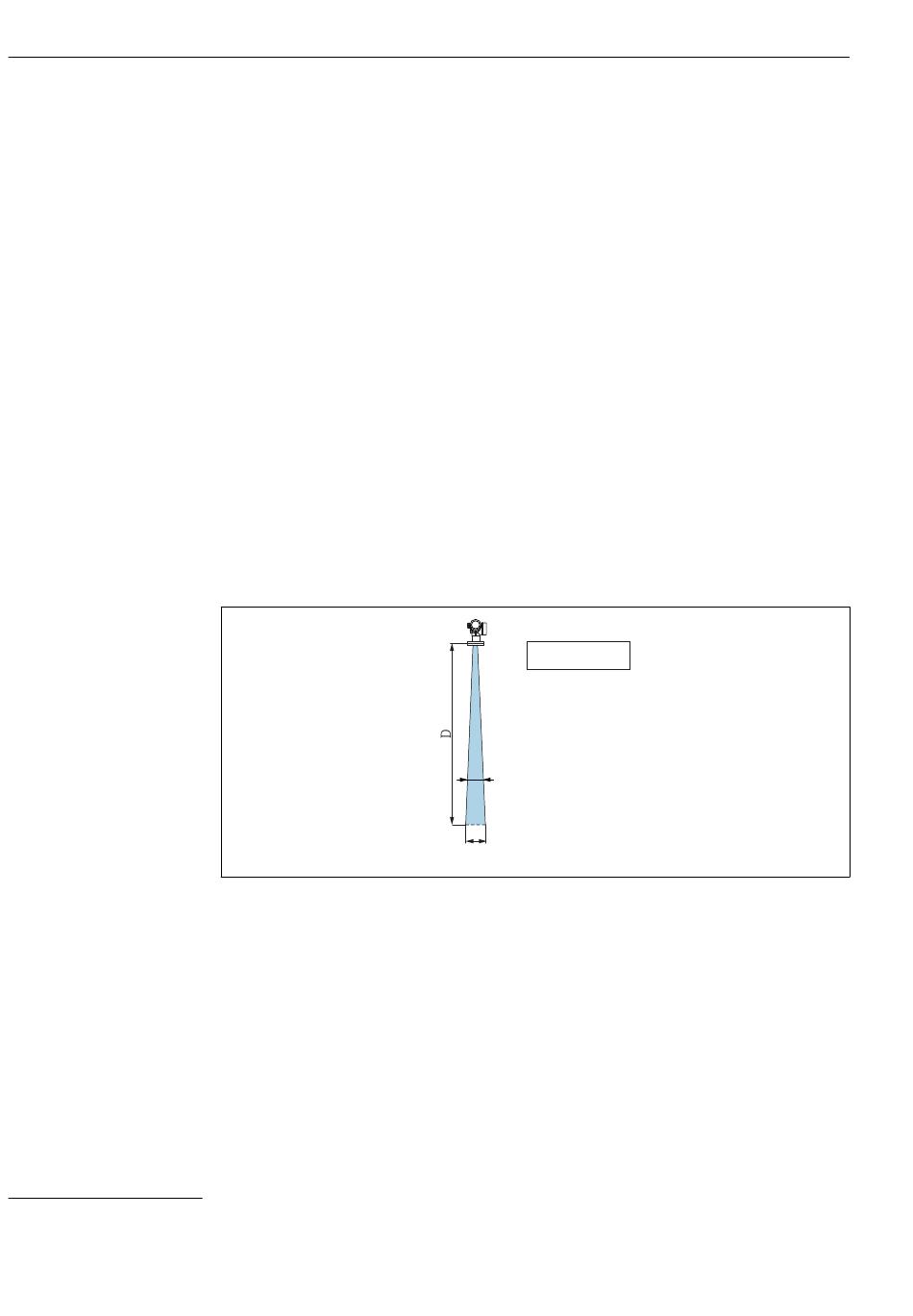

 5 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wel-
len den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außer-
halb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern
reflektiert werden.
1)
sind verstellbare Flanschdichtungen DN80 bis
2)
W 2 D tan
. .
=
α
W
