3

Installation

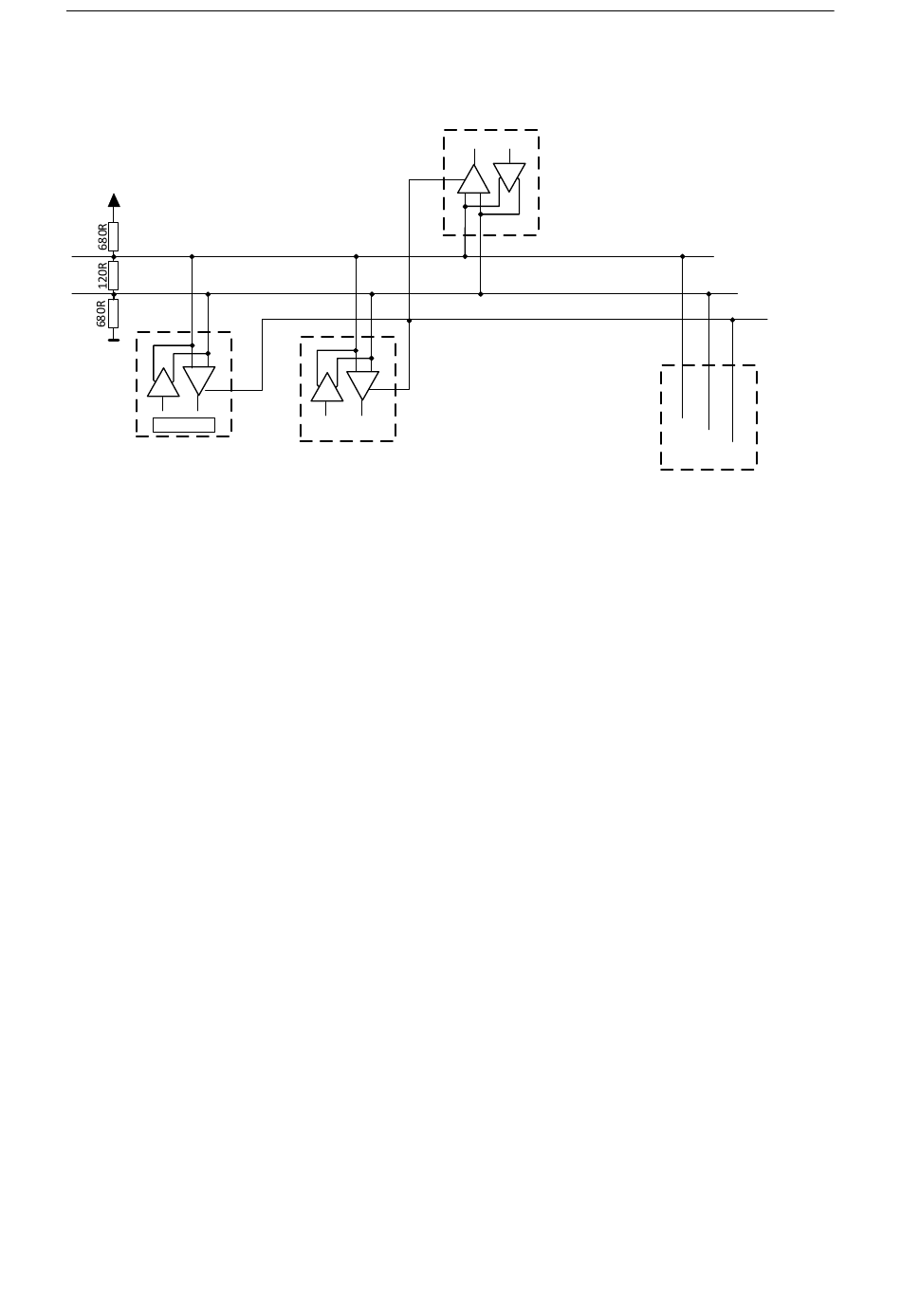

3.1 RS485 Bus Verdrahtung (Modbus RTU) –VA 500 / VA520 / VA 525
Terminierung / Bias
A
B
R
T
Slave 1
3.1.1 Terminierung VA 500 / VA 520 / VA525
Ist der Sensor VA 500 / VA 520 / VA 525 das letzte Slave-Gerät im RS485 Netzwerk dann muss der
MODBUS mittels Termination 120R.
a.) Mittels DIP Schalter im Sensor
b.) 120R zwischen Pin 2 und Pin 4 des Anschlusssstecker „A"
abgeschlossen werden.
3.1.2
Um undefinierte Buspegel zu vermeiden muß an einer Stelle im Bus ein Bias-Netzwerk, je ein
Widerstand nach VCC (Modbus A) sowie nach GND (Modbus B) , verwendet werden.
VA 5xx Modbus RTU Installation V1.09
Master
R
Common
R
T
Slave n
T
Pin 2
Anschlußstecker A
VA 500 / VA 520 / VA 525

Bias

Pin 4
Pin 3
Seite 6 von 28
