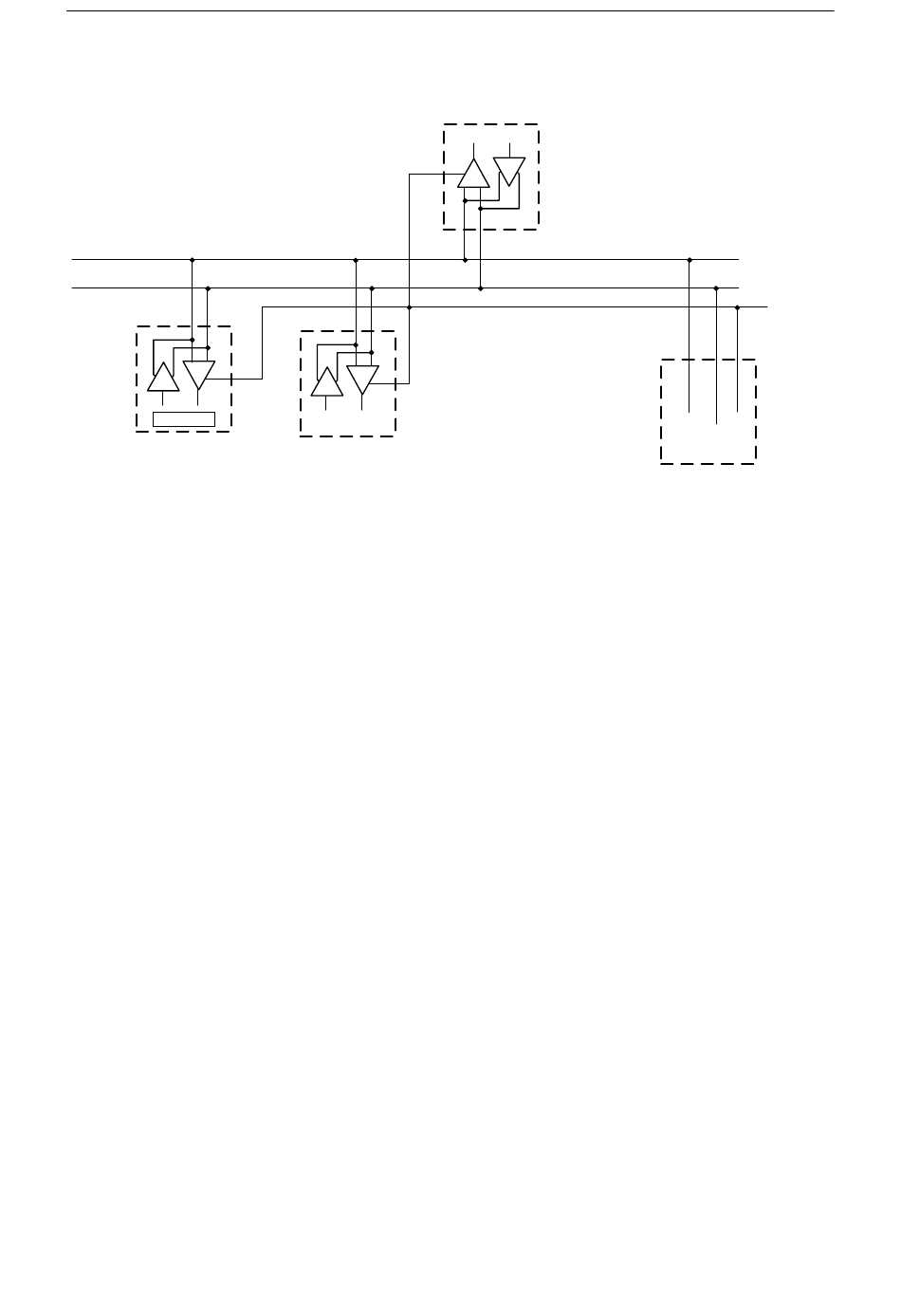

RS485 Bus Verdrahtung (Modbus RTU) –VA 550 / VA570
3.2
A
B
R
T
Slave 1

3.2.1 Terminierung VA 550 / VA 570

Ist der Sensor VA 550 / VA 570 das letzte Slave-Gerät im RS485 Netzwerk dann muss der MODBUS
mittels Termination 120R (zwischen Pin 1 und Pin 3 des Anschlusssstecker „X2") abgeschlossen
werden.
3.2.2
Um undefinierte Buspegel zu vermeiden muß an einer Stelle im Bus ein Bias-Netzwerk, je ein
Widerstand nach VCC (Modbus A) sowie nach GND (Modbus B) , verwendet werden.
Buskabel:
Nur Kabel entsprechend der EIA485 Empfehlung sollten verwendet werden.
Maximal 64 Geräte sollten an einem Segement angeschlossen sein. Das Kabel sollte min. 20cm von
anderen Kabeln entfernt verlegt werden bevorzugt in einem getrennten, leitfähigen und geerdeten
Kabelkanal. Es muss sichergestellt werden dass kein Potentialunterschied zwischen den einzelnen
Geräten am Bus vorhanden ist.
3.3 Kabel Anforderungen:
Impedanz:
Kabelkapazität:
Kabeldurchmesser
Kabelquerschnitt
Loop Widerstand
Abschirmung:
VA 5xx Modbus RTU Installation V1.09
Common
R
T
Slave n
135 -165 Ohm @ 3 bis 20 Mhz
< 30pF/m
> 0.64 mm
> 0.34 mm2, conforms to AWG 22
< 110 Ohm pro km
Cu-Geflechtschirm oder Geflechtschirm und Abschirmfolie
Master
T
R

Bias

Pin 3 Pin 2
Pin 1
Anschlußstecker X2
VA 550 / VA 570
