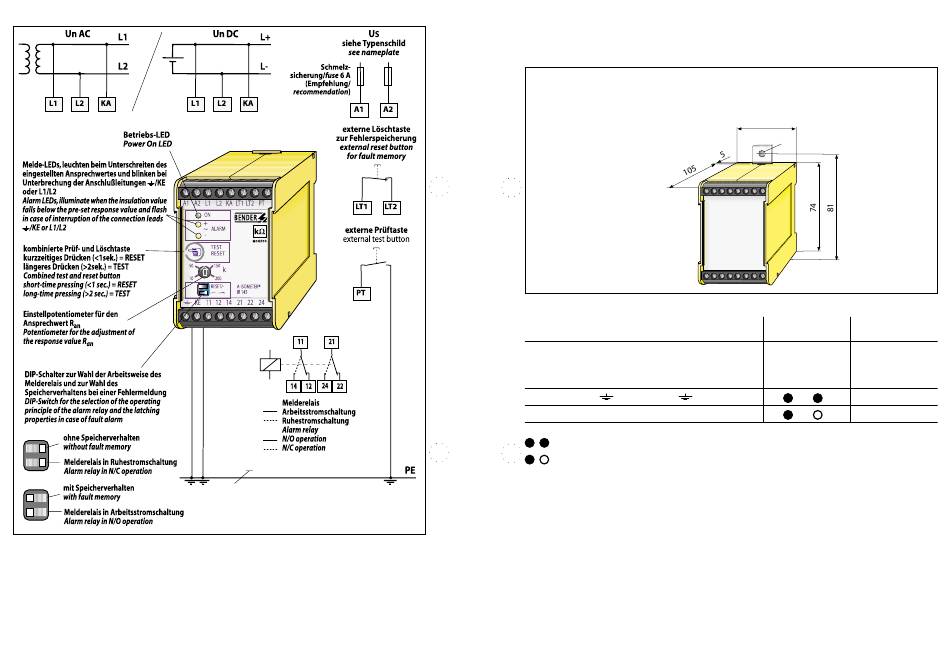

Anschlussschaltbild
Die Klemme KA muß mit einer separaten Leitung
an einen Netzleiter des zu überwachenden Netzes
angeschlossen werden (L1 oder L2 bzw. L+ oder L-
). Dieser Anschluss dient zur Überwachung der
Verbindung Netz zum Messkreis. Für die Funktion
der Netzanschlussüberwachung muß zwischen
L1/L2/KA immer eine Verbindung bestehen (z.B.
über die Wicklung des Trenntransformators).
2
Wiring diagram
The terminal KA must be connected by a separate wire
to one phase conductor (L1 or L2 or L+ or L-) of the
network to be monitored. This connection allows to
monitor the system connection to the measuring
circuit. In any case, there must be a connection
between L1/L2/KA for connection monitoring (e.g. via
the winding of the isolating transformer).
Maßbild
Hinweis
Anzugsmoment für Klemmschrauben: 0,5...0,6 Nm
(4,3...5,3 Ib-in)
Befestigung auf Tragschiene DIN EN 50 022 oder
Schraubbefestigung mit Montageplatte
Art.-Nr. 990 056
Befestigung auf Tragschiene
DIN EN 50 022
Fehlermeldungen/fault indications
Isolationsfehler AC/insulation fault AC
Isolationsfehler DC (L+)/insulation fault DC (L+)
Isolationsfehler DC (L-)/insulation fault DC (L-)
*1)
Unterbrechung KE-
/interruption KE-
Unterbrechung L1-L2 /interruption L1-L2
= blinkend im Gleichtakt/flash simultaneously
= blinkend im Gegentakt/flash alternately
X = Dauermeldung/continuous indication
*1)
Die Fehlerorterkennung ist erst ab einer
Spannung von DC >20 V aktiv. Tritt ein Isolations-
fehler im DC-Kreis, bei einer Spannung DC <20 V,
auf wird der Isolationsfehler ggf. als AC-Fehler
angezeigt (beide Alarm-LEDs leuchten).
Dimension diagram
Note
Tightning torque for terminal screws: 4.3...5.3 Ib-in
(0.5...0.6 Nm)
DIN rail mounting acc. to DIN EN 50 022 or
screw fixing with mounting plate
Art.-No. 990 056
45
ø 4,5
Alarm LED
Melderelais/
+ ~
-
alarm relay
X
X
*1)
X
X
*1)
Fault location is only activated if the voltage is
above DC 20 V. If an insulation fault occurs in the DC
circuit with a voltage below DC 20 V, the insulation
fault will possibly be indicated as an AC fault (both
LED light up).
X
X
X
X
X
3
