1.1 Beschreibung
Der Anbausatz dient zum Aufbau von Stellungsrückmeldern und Ventilanschaltungen der Baureihe 1235, 1236, 1242 und 4242.
Die Position des Antriebs wird durch die spielfreie und kraftschlüssige Adaption zuverlässig elektronisch erfasst und ausge-
wertet. Der Anbausatz eignet sich für das folgende Bohrbild nach VDI / VDE 3845.
1.2 Namurgrößen PTAZ
Es gibt folgende Bohrbilder:
80 x 30 x 20
80 x 30 x 30
130 x 30 x 30
130 x 30 x 50
1.3 Inhalt Anbausatz PTAZ
Der Anbausatz PTAZ beinhaltet folgende Positionen:
Position
Adapter PTAZ
Montagebrücke PTAZ
Flanschplatte
O-Ring
Schrauben (4x)
Adapter (M16x1)
Betätigungsspindel
Druckfeder
Distanzstück
2 Montage und Installation
Angaben auf Typenschildern, der Produktdokumentation und der EG-Baumusterprüfbescheinigung beachten.
●
Leiteranschluss sorgfältig durchführen, Einzeladern nicht beschädigen.
●
Beim Anschluss von mehreren oder feindrahtigen Leitern Leiterenden vorbereiten.
●
Anschlagen von Aderendhülsen immer mit Quetschwerkzeugen vornehmen, um gleichbleibende Qualität zu erreichen.
●
Alle Klemmstellen – auch nicht benutzte – festziehen.
●
1. Nationale Vorschriften und Bestimmungen beachten.
2. Errichter-Bestimmungen beachten.
3. M12-Stecker vor elektrostatischer Aufladung schützen.
4. M12-Stecker vor Beschädigungen schützen.
5. Kabel fest verlegen und vor Beschädigung schützen.
6. Differenzspannung für zwei eigensichere Stromkreise maximal 30V.
7. Offene Leitungsenden in einer Anschlussbox mit Schutzart IP20 und höher oder außerhalb des Ex-Bereichs anschließen.

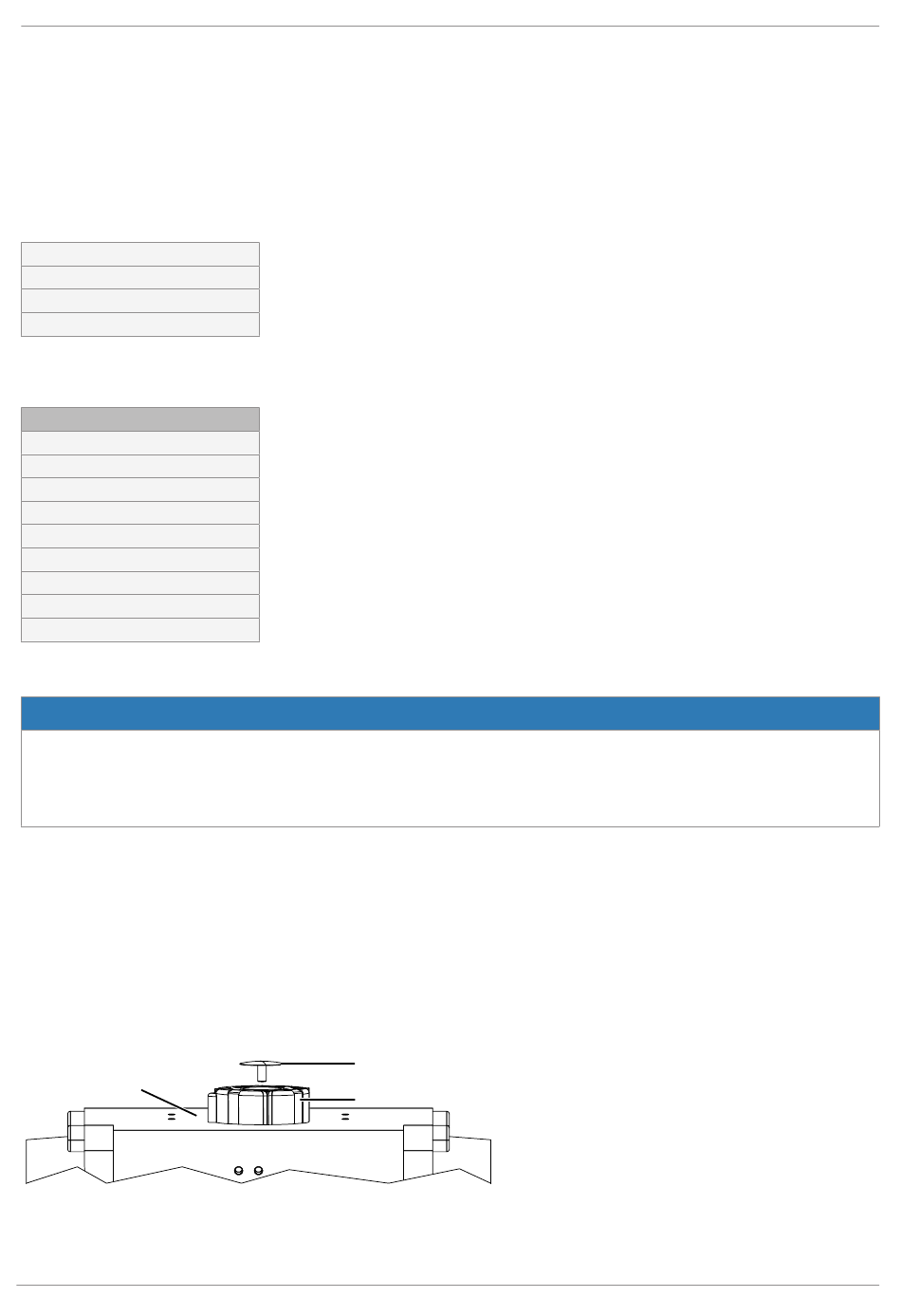

2.1 Montagevorbereitung des Ventils (Schwenkantrieb)
1. Antrieb A in Grundstellung (Antrieb entlüftet) bringen.
A
2. Schraube 1 von Puck 2 demontieren.
GEMÜ 4242PTAZ
HINWEIS
1
2
2 / 8
